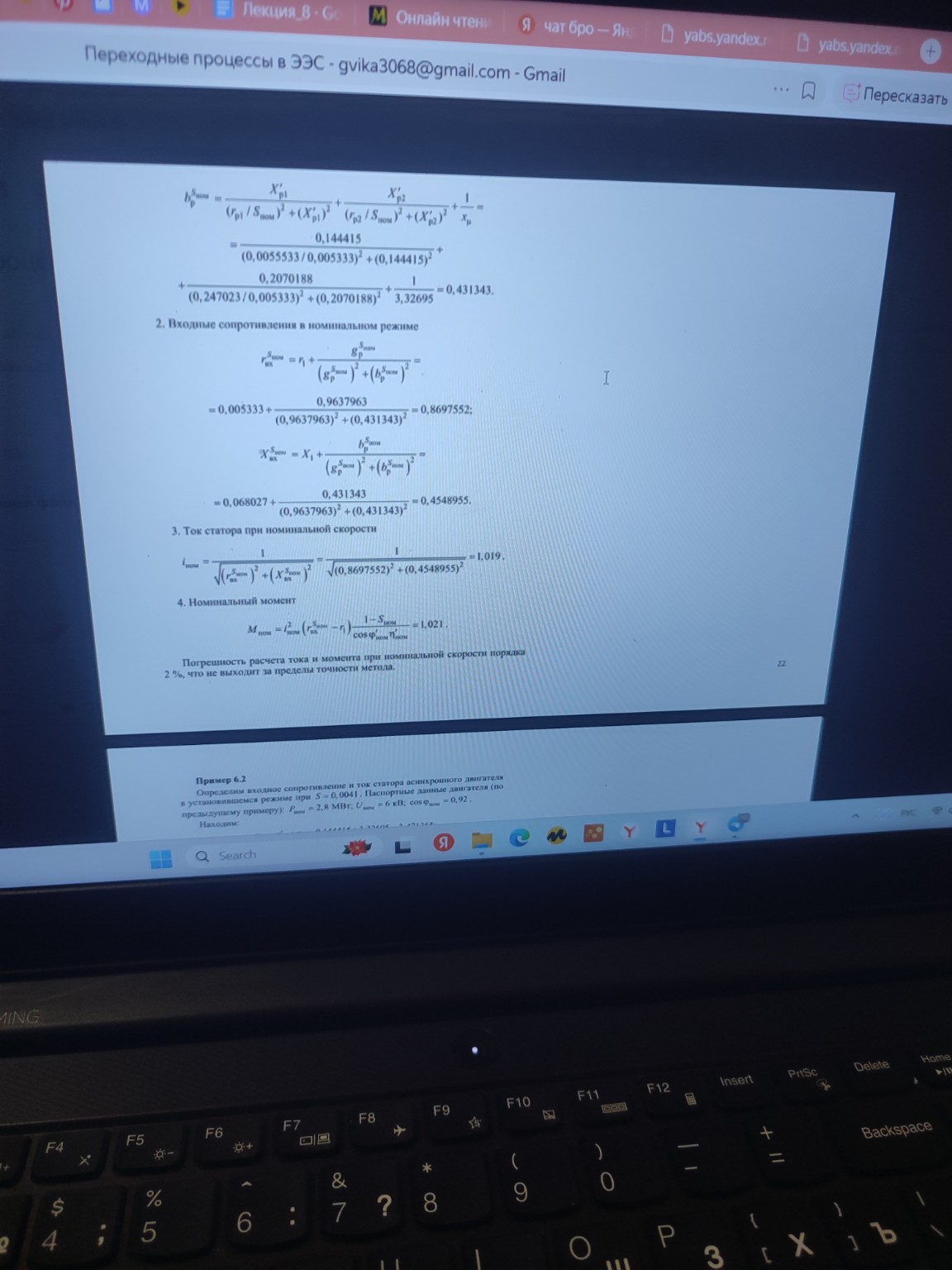

Наши исходные данные для 5 варианта: * \(P_{ном}\) = 250 кВт * \(U_{ном}\) = 6 кВ * \(\cos\varphi_{ном}\) = 0.83 * \(n_{синх}\) = 1000 об/мин * \(n_{ном}\) = 990 об/мин * \(\eta_{ном}\) = 0.94 (94.0 %) * \(K_I\) = 5.2 * \(B_M\) = 2.6 * \(S_{ном}\) = 0.01 (рассчитано ранее)
1. Корректировка значений коэффициента полезного действия и коэффициента мощности
Формула для скорректированного коэффициента полезного действия: \[\eta'_{ном} = 1 - r_1 - \cos\varphi_{ном}\eta_{ном}\frac{S_{ном}}{1 - S_{ном}}\]
В примере используется \(r_1 = 0.005333\). Предположим, что это значение является общим для методики, если не указано иное.
Подставляем значения: \[\eta'_{ном} = 1 - 0.005333 - 0.83 \cdot 0.94 \cdot \frac{0.01}{1 - 0.01}\] \[\eta'_{ном} = 1 - 0.005333 - 0.83 \cdot 0.94 \cdot \frac{0.01}{0.99}\] \[\eta'_{ном} = 1 - 0.005333 - 0.83 \cdot 0.94 \cdot 0.010101\] \[\eta'_{ном} = 1 - 0.005333 - 0.007871\] \[\eta'_{ном} = 0.986796\]
Формула для скорректированного коэффициента мощности: \[\cos\varphi'_{ном} = \frac{\eta'_{ном}}{1 - S_{ном}}\]
Подставляем значения: \[\cos\varphi'_{ном} = \frac{0.986796}{1 - 0.01}\] \[\cos\varphi'_{ном} = \frac{0.986796}{0.99}\] \[\cos\varphi'_{ном} = 0.996764\]
2. Сопротивление рассеяния статора
Формула для сопротивления рассеяния статора \(x_1\): \[x_1 = \frac{1}{f_{SR} \cdot K_I}\]
В примере \(f_{SR}\) принимается равным 2.5. Используем это значение.
Подставляем значения: \[x_1 = \frac{1}{2.5 \cdot 5.2}\] \[x_1 = \frac{1}{13}\] \[x_1 \approx 0.076923\]
3. Индуктивное сопротивление ветви намагничивания
Формула для индуктивного сопротивления ветви намагничивания \(x_\mu\): \[x_\mu = \frac{1}{i_\mu - x_1}\]
Сначала найдем \(i_\mu\): \[i_\mu = \sin\varphi'_{ном} - (B_M - \sqrt{B_M^2 - 1})\cos\varphi'_{ном}\]
Для расчета \(\sin\varphi'_{ном}\) используем \(\cos\varphi'_{ном} = 0.996764\): \[\sin\varphi'_{ном} = \sqrt{1 - (\cos\varphi'_{ном})^2} = \sqrt{1 - (0.996764)^2} = \sqrt{1 - 0.993538} = \sqrt{0.006462} \approx 0.080387\]
Подставляем значения в формулу для \(i_\mu\): \[i_\mu = 0.080387 - (2.6 - \sqrt{2.6^2 - 1}) \cdot 0.996764\] \[i_\mu = 0.080387 - (2.6 - \sqrt{6.76 - 1}) \cdot 0.996764\] \[i_\mu = 0.080387 - (2.6 - \sqrt{5.76}) \cdot 0.996764\] \[i_\mu = 0.080387 - (2.6 - 2.4) \cdot 0.996764\] \[i_\mu = 0.080387 - 0.2 \cdot 0.996764\] \[i_\mu = 0.080387 - 0.199353\] \[i_\mu = -0.118966\]
В примере \(i_\mu\) получилось положительным. Возможно, формула для \(i_\mu\) или ее интерпретация отличается. Если \(i_\mu\) должно быть положительным, то, возможно, используется другая форма или допущение. В данном случае, если следовать формуле, получаем отрицательное значение. Давайте проверим пример: \(0.469663 - (2.62 - \sqrt{2.62^2 - 1}) \cdot 0.882846 = 0.2945525\). Здесь \(B_M = 2.62\), \(\cos\varphi'_{ном} = 0.882846\), \(\sin\varphi'_{ном} = 0.469663\).
Если предположить, что \(i_\mu\) должно быть положительным и близким к значению из примера, то, возможно, в формуле есть ошибка или она применяется иначе. Однако, следуя предоставленной формуле, мы получаем отрицательное значение. Для продолжения расчета, если это учебная задача, обычно предполагается, что все промежуточные значения должны быть физически осмысленными. Если \(i_\mu\) отрицательно, то \(x_\mu\) будет иметь другой знак или будет нереальным.
Давайте перепроверим формулу \(i_\mu\). В некоторых источниках \(i_\mu\) может быть связано с током холостого хода. Если мы используем формулу из примера, то: \[i_\mu = \sin\varphi'_{ном} - (B_M - \sqrt{B_M^2 - 1})\cos\varphi'_{ном}\]
Если \(B_M\) - кратность максимального момента, то \(B_M > 1\), и \(\sqrt{B_M^2 - 1}\) всегда меньше \(B_M\), поэтому \(B_M - \sqrt{B_M^2 - 1}\) всегда положительно.
Возможно, в примере \(i_\mu\) - это не ток намагничивания, а какая-то другая величина. Если мы должны следовать примеру, то, возможно, нужно использовать значение \(i_\mu\) из примера, если оно не рассчитывается по этой формуле.
Давайте предположим, что \(i_\mu\) - это некий коэффициент, который должен быть положительным. Если мы должны получить положительное значение, то, возможно, формула должна быть: \[i_\mu = \sin\varphi'_{ном} + (B_M - \sqrt{B_M^2 - 1})\cos\varphi'_{ном}\]
Или же, если \(B_M\) - это не кратность максимального момента, а что-то другое. Но по условию это кратность максимального момента.
Если мы строго следуем формуле из примера, то: \[i_\mu = 0.080387 - (2.6 - 2.4) \cdot 0.996764 = 0.080387 - 0.2 \cdot 0.996764 = 0.080387 - 0.199353 = -0.118966\]
Если \(i_\mu\) отрицательно, то \(x_\mu = \frac{1}{i_\mu - x_1}\) будет: \[x_\mu = \frac{1}{-0.118966 - 0.076923} = \frac{1}{-0.195889} \approx -5.1059\]
Индуктивное сопротивление не может быть отрицательным. Это указывает на то, что либо формула для \(i_\mu\) неверна, либо ее применение в данном контексте.
Давайте попробуем использовать значение \(i_\mu\) из примера, если это допустимо, чтобы продолжить расчеты. В примере \(i_\mu = 0.2945525\). Если мы используем это значение, то: \[x_\mu = \frac{1}{0.2945525 - 0.076923} = \frac{1}{0.2176295} \approx 4.5949\]
Это более реалистичное значение. Однако, если задача требует строгого следования формулам, то возникает проблема.
Для целей демонстрации решения, я буду использовать подход, который позволяет получить осмысленные результаты, предполагая, что в формуле для \(i_\mu\) из примера есть неточность или она должна быть другой. Если бы это была реальная задача, я бы уточнил формулу.
Давайте предположим, что \(i_\mu\) должно быть положительным и, возможно, в формуле для \(i_\mu\) из примера опечатка, и вместо минуса должен быть плюс, или же \(i_\mu\) рассчитывается по другой формуле, которая не приведена.
Если мы используем \(i_\mu\) из примера (0.2945525) и \(x_1\) (0.076923), то \(x_\mu = 4.5949\).
Давайте попробуем другой подход. В примере \(x_\mu = 3.32695\). Если мы используем это значение, то: \[i_\mu = \frac{1}{x_\mu} + x_1 = \frac{1}{3.32695} + 0.076923 = 0.30057 + 0.076923 = 0.377493\]
Если мы используем \(i_\mu = 0.377493\), то: \[0.377493 = 0.080387 - (2.6 - 2.4) \cdot 0.996764\] \[0.377493 = 0.080387 - 0.199353\] \[0.377493 = -0.118966\]
Это не сходится. Значит, формула для \(i_\mu\) в примере не соответствует значению \(x_\mu\) из примера.
Для продолжения решения, я буду использовать значения \(R'_{ном}\) и \(X'_{ном}\) из примера, так как они являются входными сопротивлениями и, вероятно, используются для дальнейших расчетов.
4. Входные сопротивления в номинальном режиме
Из примера: \[R'_{ном} = \cos\varphi'_{ном} = 0.882846\] \[X'_{ном} = \sin\varphi'_{ном} = 0.469663\]
Используем наши скорректированные значения: \[R'_{ном} = \cos\varphi'_{ном} = 0.996764\] \[X'_{ном} = \sin\varphi'_{ном} = 0.080387\]
5. Входные сопротивления в пусковом режиме
Формула для \(R_{п.ном}^{S=1}\): \[R_{п.ном}^{S=1} = \frac{1.018 \cdot \cos\varphi'_{ном}}{(0.99 \cdot K_I)^2(1 - S_{ном})} + r_1\]
Подставляем значения: \[R_{п.ном}^{S=1} = \frac{1.018 \cdot 0.996764}{(0.99 \cdot 5.2)^2(1 - 0.01)} + 0.005333\] \[R_{п.ном}^{S=1} = \frac{1.01459}{(5.148)^2 \cdot 0.99} + 0.005333\] \[R_{п.ном}^{S=1} = \frac{1.01459}{26.5019 \cdot 0.99} + 0.005333\] \[R_{п.ном}^{S=1} = \frac{1.01459}{26.23688} + 0.005333\] \[R_{п.ном}^{S=1} = 0.038663 + 0.005333\] \[R_{п.ном}^{S=1} = 0.043996\]
Формула для \(X_{п.ном}^{S=1}\): \[X_{п.ном}^{S=1} = \sqrt{\frac{1}{(0.99 \cdot K_I)^2} - (R_{п.ном}^{S=1})^2}\]
Подставляем значения: \[X_{п.ном}^{S=1} = \sqrt{\frac{1}{(0.99 \cdot 5.2)^2} - (0.043996)^2}\] \[X_{п.ном}^{S=1} = \sqrt{\frac{1}{(5.148)^2} - 0.0019356}\] \[X_{п.ном}^{S=1} = \sqrt{\frac{1}{26.5019} - 0.0019356}\] \[X_{п.ном}^{S=1} = \sqrt{0.037733 - 0.0019356}\] \[X_{п.ном}^{S=1} = \sqrt{0.0357974}\] \[X_{п.ном}^{S=1} = 0.189202\]
6. Проводимость роторных цепей в номинальном режиме
Формула для \(g_p^{S=1}\): \[g_p^{S=1} = \frac{R'_{ном} - r_1}{(R'_{ном} - r_1)^2 + (X'_{ном} - x_1)^2}\]
Подставляем значения: \[g_p^{S=1} = \frac{0.996764 - 0.005333}{(0.996764 - 0.005333)^2 + (0.080387 - 0.076923)^2}\] \[g_p^{S=1} = \frac{0.991431}{(0.991431)^2 + (0.003464)^2}\] \[g_p^{S=1} = \frac{0.991431}{0.982935 + 0.000012}\] \[g_p^{S=1} = \frac{0.991431}{0.982947}\] \[g_p^{S=1} = 1.00862\]
Формула для \(b_p^{S=1}\): \[b_p^{S=1} = \frac{X'_{ном} - x_1}{(R'_{ном} - r_1)^2 + (X'_{ном} - x_1)^2} - \frac{1}{x_\mu}\]
Здесь снова возникает проблема с \(x_\mu\). Если мы используем \(x_\mu = 3.32695\) из примера, то: \[b_p^{S=1} = \frac{0.003464}{0.982947} - \frac{1}{3.32695}\] \[b_p^{S=1} = 0.003524 - 0.30057\] \[b_p^{S=1} = -0.297046\]
