Решение: Принцип работы теплового преобразователя

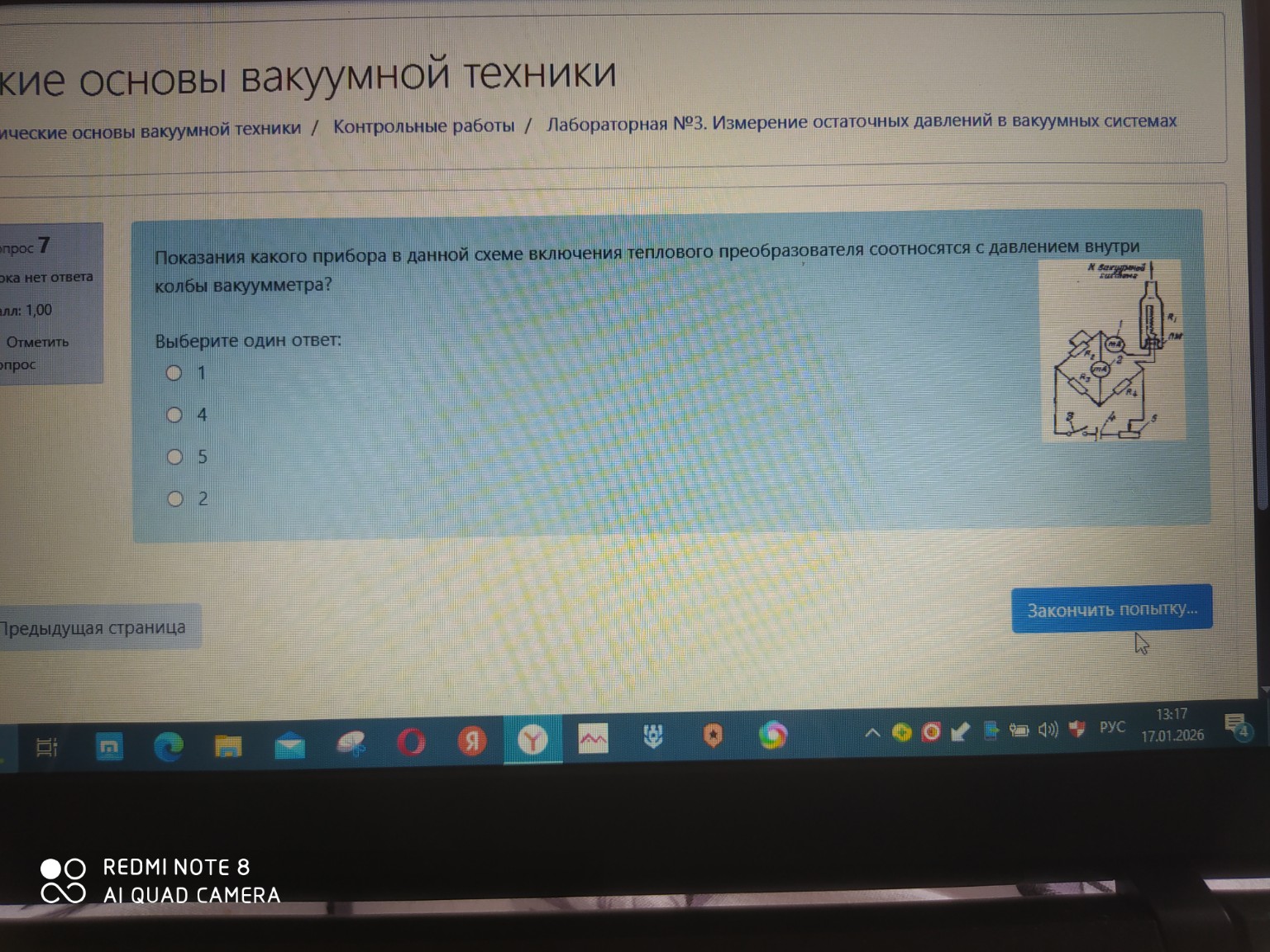

Для решения данного вопроса проанализируем представленную схему включения теплового преобразователя (манометрического датчика сопротивления). На схеме изображен мост Уитстона, в одно из плеч которого включен чувствительный элемент \(R_1\) (нить накала вакуумметра), находящийся в вакуумной колбе. Принцип работы такого прибора основан на зависимости теплопроводности газа от его давления. 1. При изменении давления в колбе меняется интенсивность отвода тепла от нити \(R_1\). 2. Изменение температуры нити приводит к изменению её электрического сопротивления. 3. Изменение сопротивления \(R_1\) вызывает разбаланс мостовой схемы. 4. Измерительный прибор, включенный в диагональ моста, регистрирует ток разбаланса, который и является мерой давления. На схеме измерительный прибор, включенный в диагональ моста и показывающий степень его разбаланса, обозначен цифрой 2. Именно его показания будут соотноситься с давлением внутри колбы вакуумметра. Прибор под цифрой 1 (миллиамперметр в общей цепи) служит для контроля и установки рабочего тока питания моста. Правильный ответ: 2
