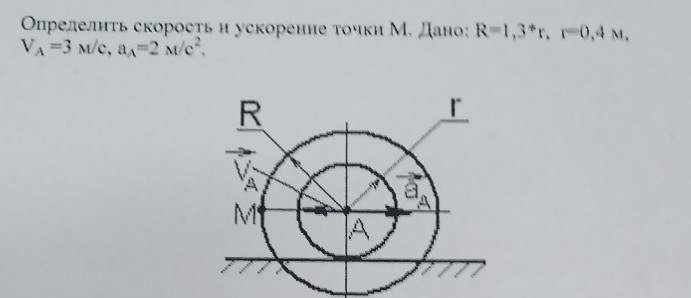

Решение: Что обозначить на рисунке

Хорошо, давайте обозначим на рисунке все необходимые векторы и точки, чтобы было наглядно и понятно. Вот что нужно обозначить: 1. **Центр колеса:** Точка A. 2. **Точка, для которой ищем скорость и ускорение:** Точка M. 3. **Радиус внешней окружности:** R (от центра A до внешней окружности). 4. **Радиус внутренней окружности:** r (от центра A до точки M). 5. **Вектор скорости центра колеса:** \(\vec{V}_A\) (направлен горизонтально вправо, как показано). 6. **Вектор ускорения центра колеса:** \(\vec{a}_A\) (направлен горизонтально вправо, как показано). 7. **Вектор скорости точки M относительно центра A:** \(\vec{V}_{M/A}\) (направлен вертикально вниз, так как колесо катится вправо и вращается по часовой стрелке). 8. **Вектор тангенциального ускорения точки M относительно центра A:** \(\vec{a}_{M/A}^t\) (направлен вертикально вниз, перпендикулярно радиусу AM). 9. **Вектор нормального (центростремительного) ускорения точки M относительно центра A:** \(\vec{a}_{M/A}^n\) (направлен горизонтально вправо, к центру A). 10. **Результирующий вектор скорости точки M:** \(\vec{V}_M\) (будет направлен вправо и вниз). 11. **Результирующий вектор ускорения точки M:** \(\vec{a}_M\) (будет направлен вправо и вниз).

Как это будет выглядеть на рисунке:

Представьте, что вы рисуете на исходном изображении: * **От точки A к точке M:** Проведите линию и обозначьте её как \(r\). * **От точки A до внешней окружности (вверх или вниз):** Проведите линию и обозначьте её как \(R\). * **Из точки M:** * Нарисуйте стрелку, направленную вертикально вниз, и подпишите её \(\vec{V}_{M/A}\). * Нарисуйте стрелку, направленную вертикально вниз, и подпишите её \(\vec{a}_{M/A}^t\). * Нарисуйте стрелку, направленную горизонтально вправо (от M к A), и подпишите её \(\vec{a}_{M/A}^n\). * **Из точки M:** * Нарисуйте результирующий вектор скорости \(\vec{V}_M\), который будет диагональю прямоугольника, построенного на \(\vec{V}_A\) (перенесенном в точку M) и \(\vec{V}_{M/A}\). Он будет направлен вправо и вниз. * Нарисуйте результирующий вектор ускорения \(\vec{a}_M\), который будет диагональю прямоугольника, построенного на \(\vec{a}_{Mx}\) (сумме \(\vec{a}_A\) и \(\vec{a}_{M/A}^n\)) и \(\vec{a}_{My}\) (равном \(\vec{a}_{M/A}^t\)). Он также будет направлен вправо и вниз.

Пояснения к обозначениям:

* **\(\vec{V}_A\)** и **\(\vec{a}_A\)** уже показаны на рисунке, их можно просто оставить. * **\(\vec{V}_{M/A}\)** - это скорость точки M, если бы центр A был неподвижен. * **\(\vec{a}_{M/A}^t\)** - это ускорение точки M, связанное с изменением угловой скорости (угловым ускорением). * **\(\vec{a}_{M/A}^n\)** - это ускорение точки M, связанное с изменением направления скорости (центростремительное ускорение). * **\(\vec{V}_M\)** и **\(\vec{a}_M\)** - это искомые полные векторы скорости и ускорения точки M. Эти обозначения помогут визуализировать все компоненты движения и понять, как они складываются для получения итоговых векторов скорости и ускорения точки M.
