Расположение элементов привода дробилки: решение задачи

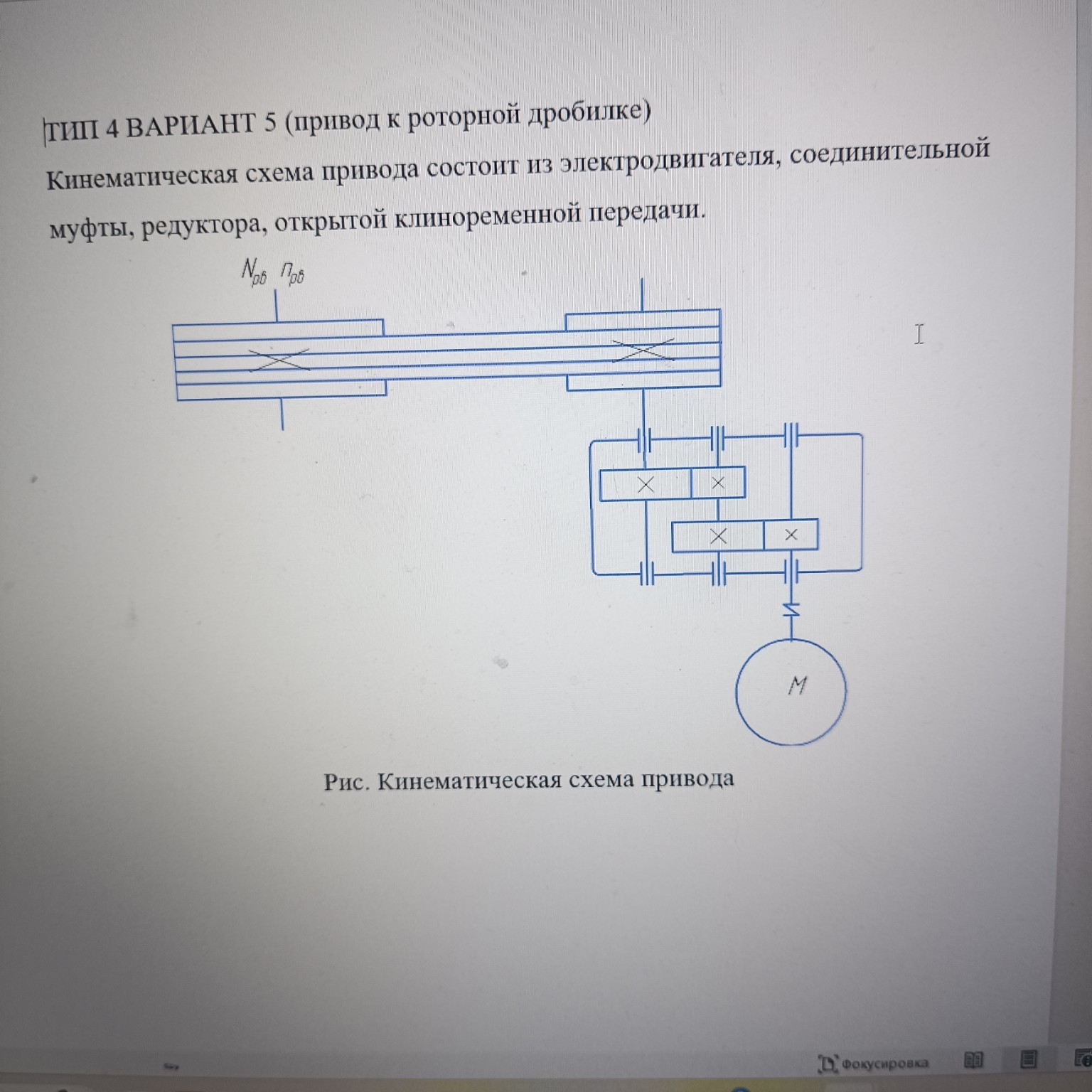

На основе представленной кинематической схемы привода к роторной дробилке, элементы располагаются в следующем порядке (от источника энергии к исполнительному механизму): 1. Электродвигатель (обозначен буквой М): Это круг в нижней части схемы. Он является источником механической энергии для всей системы. 2. Соединительная муфта: Изображена в виде зигзагообразной линии (символ "молнии") на валу сразу после электродвигателя. Она передает крутящий момент от вала двигателя на входной вал редуктора. 3. Редуктор: Это прямоугольный блок с набором шестерен (зубчатых колес), расположенный в центре схемы. Судя по чертежу, это двухступенчатый цилиндрический редуктор, который служит для снижения частоты вращения и увеличения крутящего момента. 4. Открытая клиноременная передача: Расположена в верхней части схемы. Она состоит из двух шкивов (ведущего и ведомого), соединенных несколькими параллельными линиями, которые символизируют клиновые ремни. Эта передача передает вращение от выходного вала редуктора непосредственно на рабочий орган дробилки. Общий путь передачи мощности: \[ \text{Электродвигатель} \rightarrow \text{Муфта} \rightarrow \text{Редуктор} \rightarrow \text{Ременная передача} \rightarrow \text{Рабочий вал} \]
