Расположение Электродвигателя, Муфты, Редуктора и Передачи в Схеме Привода

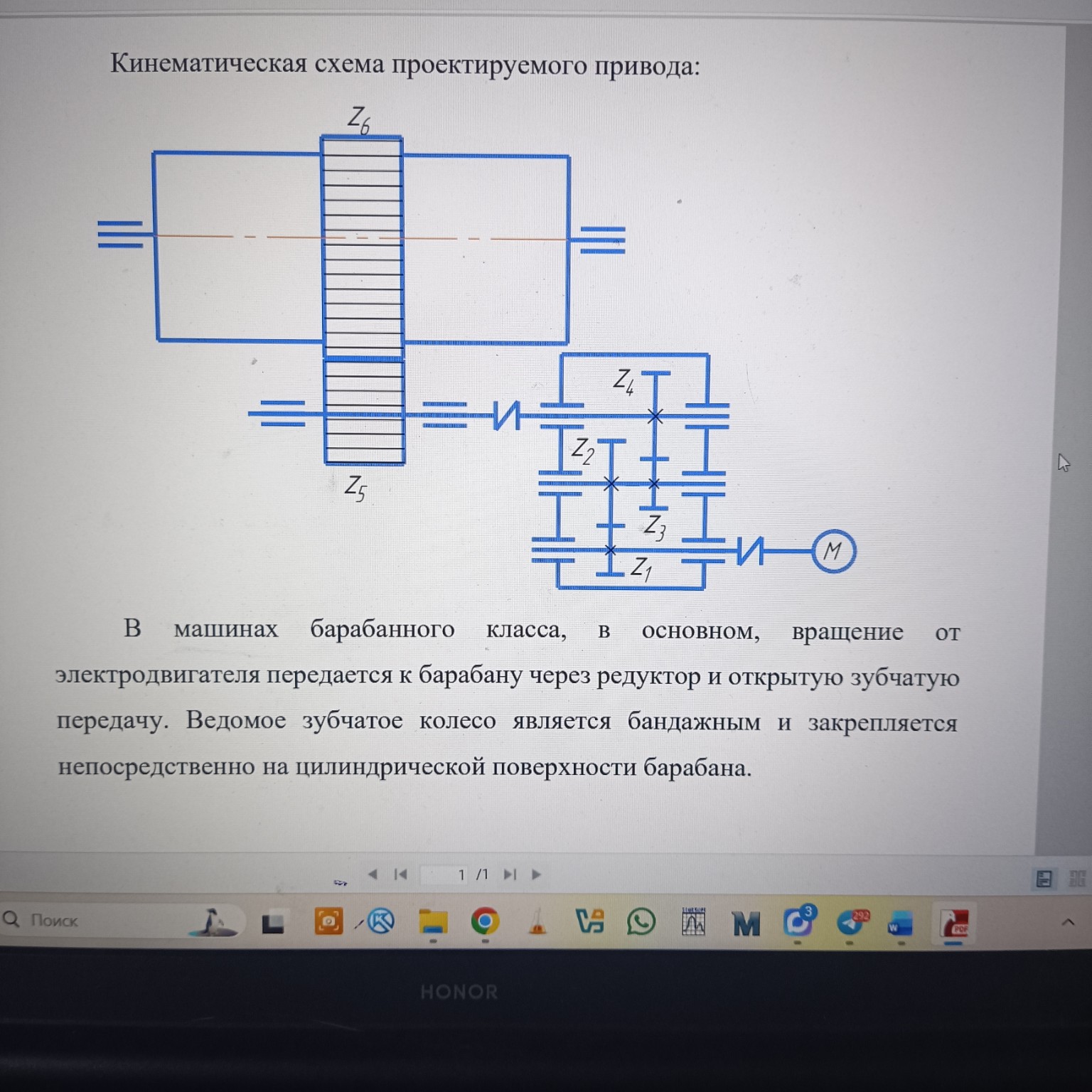

На основе представленной кинематической схемы привода машины барабанного класса, элементы располагаются в следующей последовательности: 1. Электродвигатель (обозначен буквой М): Находится в правой нижней части схемы. Это источник механической энергии (вращательного движения). 2. Первая муфта: Изображена в виде зигзага на валу между электродвигателем и редуктором. Она соединяет вал двигателя с входным валом редуктора. 3. Редуктор: Прямоугольный блок в правой части схемы, содержащий зубчатые колеса \(z_1, z_2, z_3, z_4\). Это двухступенчатый цилиндрический редуктор, который понижает обороты и увеличивает крутящий момент. - \(z_1, z_2\) — первая ступень (быстроходная); - \(z_3, z_4\) — вторая ступень (тихоходная). 4. Вторая муфта: Расположена на валу между выходом из редуктора и открытой передачей. Она компенсирует возможные несоосности валов. 5. Открытая зубчатая передача: Состоит из малой шестерни \(z_5\) и большого зубчатого колеса \(z_6\). - Шестерня \(z_5\) закреплена на промежуточном валу. - Колесо \(z_6\) является бандажным и закреплено непосредственно на корпусе барабана. 6. Исполнительный орган (Барабан): Большой прямоугольник в верхней левой части схемы, который приводится во вращение через колесо \(z_6\). Общая последовательность передачи движения: \[ \text{Двигатель (М)} \rightarrow \text{Муфта} \rightarrow \text{Редуктор (} z_1 \text{-} z_4 \text{)} \rightarrow \text{Муфта} \rightarrow \text{Открытая передача (} z_5 \text{-} z_6 \text{)} \rightarrow \text{Барабан} \]
