Для построения главного вида вала необходимо проанализировать деталь, выбрать направление взгляда и выполнить сечения плоскостями А, Б и В согласно заданию. Далее строим проекции и оформляем чертеж.
check_circle
Подробное решение
Хорошо, давайте разберем задачу по черчению.

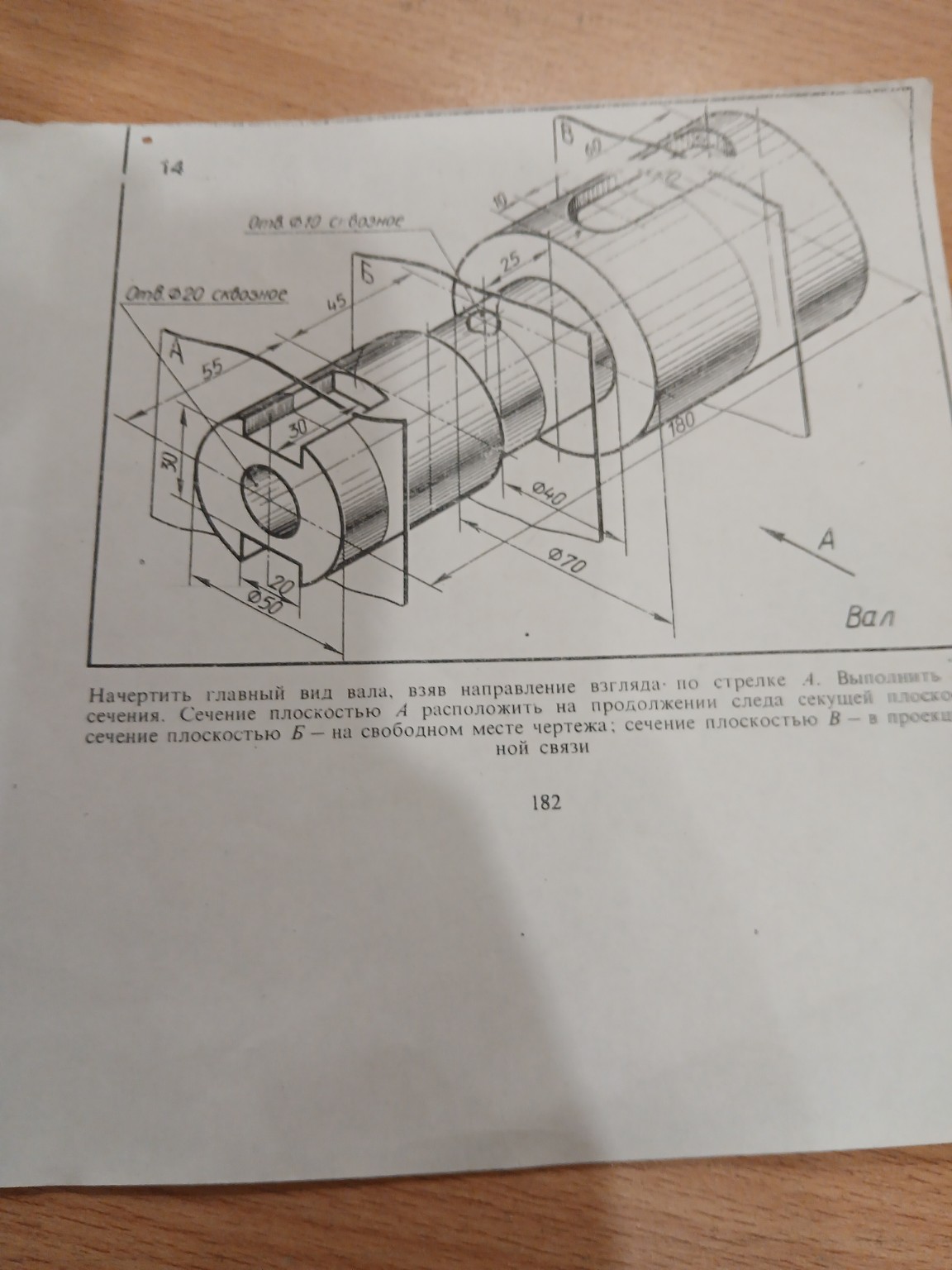

Задача: Начертить главный вид вала, взяв направление взгляда по стрелке А. Выполнить сечения. Сечение плоскостью А расположить на продолжении следа секущей плоскости; сечение плоскостью Б – на свободном месте чертежа; сечение плоскостью В – в проекционной связи.
Для выполнения этой задачи нам нужно последовательно выполнить несколько шагов.
1. Анализ детали и выбор главного вида
Деталь представляет собой вал ступенчатой формы с различными элементами:
* Ступень диаметром \( \emptyset 50 \) с длиной 55 мм. В ней есть сквозное отверстие \( \emptyset 20 \) и паз шириной 30 мм и глубиной 30 мм.
* Ступень диаметром \( \emptyset 40 \) с длиной 45 мм. В ней есть сквозное отверстие \( \emptyset 10 \) с фаской.
* Ступень диаметром \( \emptyset 70 \) с длиной 180 мм. В ней есть паз шириной 25 мм и глубиной 10 мм, а также сквозное отверстие \( \emptyset 10 \) с фаской.
Направление взгляда для главного вида указано стрелкой А. Это означает, что мы будем смотреть на вал с левой стороны.
2. Построение главного вида
Главный вид будет представлять собой проекцию вала на фронтальную плоскость. Мы увидим все ступени вала и элементы, расположенные на них.
1. Начертите горизонтальную осевую линию.
2. Отложите общую длину вала.
3. Постройте ступени вала, соблюдая их диаметры и длины:
* Слева направо:
* Ступень \( \emptyset 50 \), длина 55 мм.
* Ступень \( \emptyset 40 \), длина 45 мм.
* Ступень \( \emptyset 70 \), длина 180 мм.
4. Нанесите видимые элементы:
* На ступени \( \emptyset 50 \):
* Сквозное отверстие \( \emptyset 20 \) будет показано штриховыми линиями, так как оно проходит через всю ступень.
* Паз шириной 30 мм и глубиной 30 мм будет виден как прямоугольный вырез.
* На ступени \( \emptyset 40 \):
* Сквозное отверстие \( \emptyset 10 \) с фаской будет показано штриховыми линиями.
* На ступени \( \emptyset 70 \):
* Паз шириной 25 мм и глубиной 10 мм будет виден как прямоугольный вырез.
* Сквозное отверстие \( \emptyset 10 \) с фаской будет показано штриховыми линиями.
3. Построение сечений
Сечение плоскостью А
* Секущая плоскость А проходит через первую ступень вала (диаметром \( \emptyset 50 \)).
* Сечение нужно расположить на продолжении следа секущей плоскости. Это означает, что сечение будет находиться справа от главного вида, на одной линии с ним.
* На сечении А мы увидим:
* Внешний контур ступени \( \emptyset 50 \).
* Сквозное отверстие \( \emptyset 20 \).
* Паз шириной 30 мм и глубиной 30 мм.
* Заштрихуйте область, которая попадает в сечение.
Сечение плоскостью Б
* Секущая плоскость Б проходит через вторую ступень вала (диаметром \( \emptyset 40 \)).
* Сечение нужно расположить на свободном месте чертежа. Это означает, что его можно разместить в любом удобном месте, не привязываясь к проекционной связи.
* На сечении Б мы увидим:
* Внешний контур ступени \( \emptyset 40 \).
* Сквозное отверстие \( \emptyset 10 \) с фаской.
* Заштрихуйте область, которая попадает в сечение.
Сечение плоскостью В
* Секущая плоскость В проходит через третью ступень вала (диаметром \( \emptyset 70 \)).
* Сечение нужно расположить в проекционной связи. Это означает, что оно должно быть расположено так, чтобы его элементы соответствовали элементам главного вида по горизонтали или вертикали. В данном случае, скорее всего, имеется в виду вид сверху или снизу, или же выносное сечение, расположенное на продолжении линии разреза.
* На сечении В мы увидим:
* Внешний контур ступени \( \emptyset 70 \).
* Паз шириной 25 мм и глубиной 10 мм.
* Сквозное отверстие \( \emptyset 10 \) с фаской.
* Заштрихуйте область, которая попадает в сечение.
4. Нанесение размеров
После построения всех видов и сечений необходимо нанести все размеры, указанные на исходном чертеже. Это включает:
* Диаметры ступеней: \( \emptyset 50 \), \( \emptyset 40 \), \( \emptyset 70 \).
* Длины ступеней: 55 мм, 45 мм, 180 мм.
* Размеры пазов: ширина 30 мм, глубина 30 мм; ширина 25 мм, глубина 10 мм.
* Диаметры отверстий: \( \emptyset 20 \) сквозное, \( \emptyset 10 \) с фаской сквозное.
* Расстояния до отверстий и пазов.
Примерный план чертежа (чтобы было удобно переписать):
1. Название чертежа: "Вал"
2. Масштаб: (выбрать подходящий, например, 1:1 или 1:2)
3. Основная надпись (рамка, если требуется).
Главный вид (вид по стрелке А)
* Начертить горизонтальную осевую линию.
* Отложить отрезки, соответствующие длинам ступеней: 55 мм, 45 мм, 180 мм.
* Построить прямоугольники, соответствующие диаметрам ступеней:
* Высота 50 мм (от осевой линии по 25 мм вверх и вниз) на длине 55 мм.
* Высота 40 мм (от осевой линии по 20 мм вверх и вниз) на длине 45 мм.
* Высота 70 мм (от осевой линии по 35 мм вверх и вниз) на длине 180 мм.
* Нанести элементы на ступенях:
* На первой ступени (слева):
* Паз: от верхней кромки вниз на 30 мм, ширина 30 мм.
* Отверстие \( \emptyset 20 \): штриховыми линиями, от осевой линии по 10 мм вверх и вниз.
* На второй ступени:
* Отверстие \( \emptyset 10 \): штриховыми линиями, от осевой линии по 5 мм вверх и вниз.
* На третьей ступени (справа):
* Паз: от верхней кромки вниз на 10 мм, ширина 25 мм.
* Отверстие \( \emptyset 10 \): штриховыми линиями, от осевой линии по 5 мм вверх и вниз.
* Нанести размеры.
Сечение А (на продолжении следа секущей плоскости)
* Начертить окружность \( \emptyset 50 \).
* Внутри нее начертить окружность \( \emptyset 20 \).
* Начертить прямоугольный вырез, соответствующий пазу (ширина 30 мм, глубина 30 мм).
* Заштриховать область между внешним контуром, отверстием и пазом.
* Подписать: "Сечение А".
Сечение Б (на свободном месте чертежа)
* Начертить окружность \( \emptyset 40 \).
* Внутри нее начертить окружность \( \emptyset 10 \).
* Заштриховать область между внешним контуром и отверстием.
* Подписать: "Сечение Б".
Сечение В (в проекционной связи)
* Начертить окружность \( \emptyset 70 \).
* Внутри нее начертить окружность \( \emptyset 10 \).
* Начертить прямоугольный вырез, соответствующий пазу (ширина 25 мм, глубина 10 мм).
* Заштриховать область между внешним контуром, отверстием и пазом.
* Подписать: "Сечение В".
Не забудьте про аккуратность и соблюдение стандартов ЕСКД при выполнении чертежа.
