Как расходомер ВЗЛЕТ ЭМ измеряет объем воды?

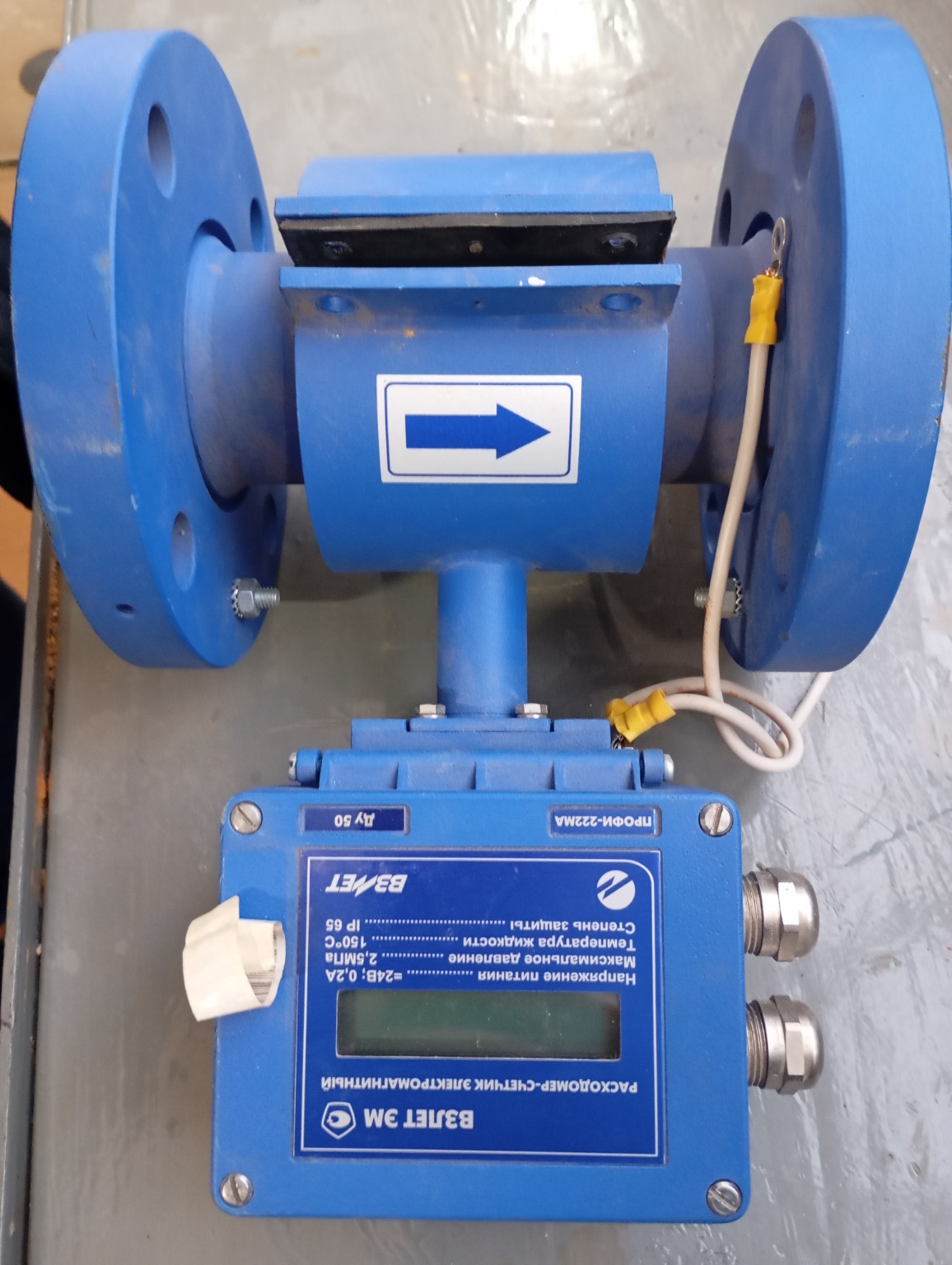

Хорошо, давайте разберем, как работает этот прибор. На фотографии изображен расходомер-счетчик электромагнитный "ВЗЛЕТ ЭМ" ПРОФИ-222МА, ДУ 50. Это прибор, который используется для измерения объема и расхода жидкости, в данном случае, воды. Как он считывает объем воды: 1. **Принцип работы:** Этот расходомер работает на основе закона электромагнитной индукции Фарадея. Если проводник (в нашем случае, вода, которая является электропроводной жидкостью) движется в магнитном поле, в нем возникает электродвижущая сила (ЭДС). 2. **Устройство:** * **Магнитное поле:** Внутри измерительного участка расходомера (трубы, через которую протекает вода) создается постоянное или переменное магнитное поле с помощью специальных катушек. * **Электроды:** На внутренней поверхности трубы, перпендикулярно направлению магнитного поля и потоку жидкости, расположены два электрода. * **Электронный блок:** К этим электродам подключен электронный блок (та часть прибора, которая находится снизу и имеет дисплей). 3. **Процесс измерения:** * Когда вода протекает через измерительный участок, она движется в магнитном поле. * В результате этого движения в воде индуцируется ЭДС. * Эта ЭДС измеряется электродами и передается в электронный блок. * Величина индуцированной ЭДС прямо пропорциональна скорости потока жидкости. Чем быстрее течет вода, тем больше ЭДС. 4. **Расчет объема:** * Электронный блок, зная площадь поперечного сечения трубы (которая определяется диаметром ДУ 50) и измеряя скорость потока, может вычислить объемный расход жидкости (сколько литров или кубометров воды протекает за единицу времени). * Затем, интегрируя расход по времени, прибор накапливает и отображает общий объем воды, прошедшей через него. Таким образом, расходомер "ВЗЛЕТ ЭМ" считывает объем воды, измеряя электродвижущую силу, возникающую в движущейся воде под действием магнитного поля, и преобразуя это значение в объемный расход и накопленный объем. На приборе также указаны его характеристики: * **Напряжение питания:** =24В; 0,2А (это значит, что для работы ему нужно постоянное напряжение 24 Вольта и он потребляет ток 0,2 Ампера). * **Максимальное давление:** 2,5 МПа (это максимальное давление, которое может выдержать прибор). * **Температура жидкости:** 150°С (это максимальная температура воды, которую он может измерять). * **Степень защиты:** IP 66 (это означает, что прибор хорошо защищен от пыли и сильных струй воды, что позволяет использовать его в промышленных условиях). * **ДУ 50:** Это условный проход, то есть внутренний диаметр трубы, на которую устанавливается расходомер, составляет 50 миллиметров.
