Схема ваттметра через трансформатор тока: решение

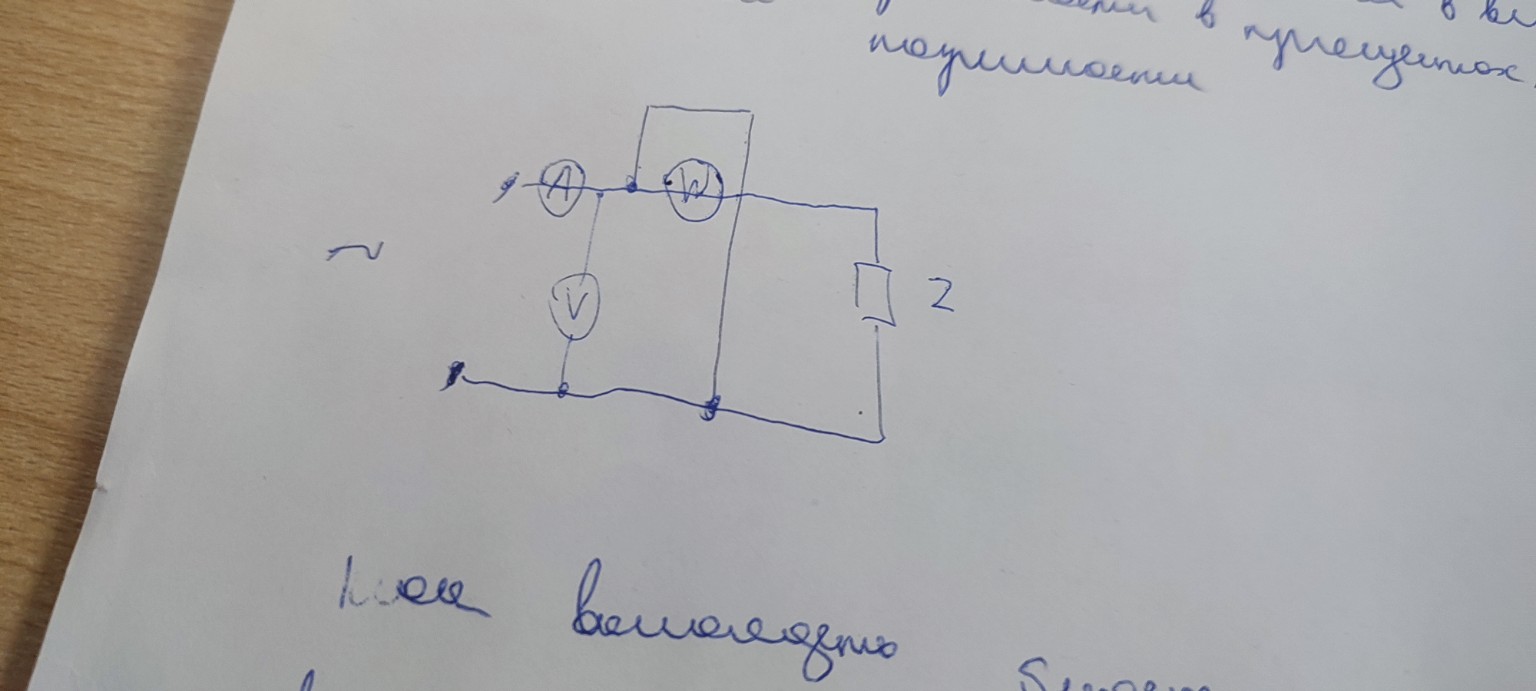

Хорошо, давайте разберем эту схему и представим, как она будет выглядеть, если ваттметр будет подключен через измерительный трансформатор тока. На исходной схеме мы видим: * Источник переменного тока (обозначен символом "волна"). * Амперметр (A), включенный последовательно в цепь. * Ваттметр (W), подключенный к цепи. * Вольтметр (V), подключенный параллельно к участку цепи. * Некий элемент, обозначенный как "Z", который, вероятно, является нагрузкой или импедансом. Теперь представим, что ваттметр подключается через измерительный трансформатор тока.

Объяснение принципа работы и подключения

Измерительный трансформатор тока (ТТ) используется для расширения пределов измерения амперметров, ваттметров и других приборов, а также для изоляции измерительных цепей от высокого напряжения первичной цепи. Трансформатор тока имеет две обмотки: 1. Первичная обмотка: включается последовательно в измеряемую цепь. Через нее протекает измеряемый ток. 2. Вторичная обмотка: к ней подключаются измерительные приборы (например, амперметр, токовая обмотка ваттметра). Стандартный номинальный ток вторичной обмотки обычно составляет 5 А или 1 А. Ваттметр имеет две обмотки: * Токовая обмотка: включается последовательно в цепь, через которую протекает измеряемый ток. * Обмотка напряжения (параллельная): включается параллельно участку цепи, на котором измеряется напряжение.

Как изменится схема

Если ваттметр вынимается из прямого подключения и подключается через трансформатор тока, то: 1. Токовая обмотка ваттметра будет подключена не напрямую в основную цепь, а к вторичной обмотке трансформатора тока. 2. Первичная обмотка трансформатора тока будет включена последовательно в основную цепь, где раньше был напрямую подключен амперметр и токовая обмотка ваттметра. 3. Обмотка напряжения ваттметра останется подключенной параллельно к участку цепи, где измеряется напряжение, так как трансформатор тока влияет только на измерение тока.

Новая схема

Давайте нарисуем, как будет выглядеть схема с учетом этих изменений.

(Представьте, что здесь нарисована схема, так как я не могу рисовать изображения. Я опишу её словами.)

Нарисуйте схему следующим образом:

1. Источник переменного тока: Слева, как и на исходной схеме.
2. Первичная цепь:
   • От источника идет провод.
   • На этом проводе последовательно включается первичная обмотка трансформатора тока (ТТ). Обозначьте его как прямоугольник с двумя обмотками, одна из которых (первичная) включена в основную цепь.
   • После ТТ, или до него (в зависимости от расположения, но обычно после, чтобы ТТ измерял ток, идущий к нагрузке), можно оставить амперметр (A), если он нужен для измерения общего тока. Если ваттметр измеряет ток через ТТ, то амперметр может быть подключен к вторичной обмотке ТТ вместо токовой обмотки ваттметра, или вообще убран, если его функция дублируется. Для простоты, давайте предположим, что амперметр остается в первичной цепи для измерения общего тока.
   • Далее идет к нагрузке Z.
3. Вторичная цепь трансформатора тока:
   • От вторичной обмотки трансформатора тока (ТТ) идут два провода.
   • К этим проводам последовательно подключается токовая обмотка ваттметра (W).
   • Важно: вторичная обмотка ТТ должна быть всегда замкнута на низкоомную нагрузку (например, токовую обмотку прибора), иначе при разомкнутой вторичной обмотке на ней может возникнуть опасное высокое напряжение.
4. Подключение напряжения:
   • Обмотка напряжения ваттметра (W) подключается параллельно к нагрузке Z (или к участку цепи, где измеряется напряжение).
   • Вольтметр (V) также подключается параллельно к тому же участку цепи, что и обмотка напряжения ваттметра.

Обозначения на схеме:

* Источник переменного тока: символ синусоиды. * Трансформатор тока: два прямоугольника, один внутри другого, или символ трансформатора с указанием первичной и вторичной обмоток. Обозначьте его как "ТТ". * Амперметр: круг с буквой "A". * Ваттметр: круг с буквой "W", внутри которого две обмотки (одна последовательная, другая параллельная). * Вольтметр: круг с буквой "V". * Нагрузка: прямоугольник с буквой "Z".

Итоговая схема (словесное описание для перерисовки):

Нарисуйте горизонтальную линию внизу (нижний провод). Нарисуйте горизонтальную линию вверху (верхний провод). 1. Слева: От верхнего и нижнего провода нарисуйте символ источника переменного тока. 2. Верхний провод: * От источника идет провод. * На этом проводе нарисуйте первичную обмотку трансформатора тока (ТТ). Это будет прямоугольник, через который проходит верхний провод. * После ТТ нарисуйте амперметр (A), включенный последовательно. * Далее провод идет к левой верхней клемме нагрузки Z. 3. Нижний провод: * От источника идет провод. * Этот провод идет к левой нижней клемме нагрузки Z. 4. Нагрузка Z: Нарисуйте прямоугольник, соединяющий верхний и нижний провода справа. 5. Вторичная цепь ТТ и ваттметр: * От вторичной обмотки ТТ (которая находится рядом с первичной, но не в основной цепи) нарисуйте два провода. * К этим двум проводам подключите токовую обмотку ваттметра (W). Токовая обмотка ваттметра обозначается как часть ваттметра, через которую проходит ток. * Обмотка напряжения ваттметра (W): Подключите ее параллельно нагрузке Z (то есть, один конец к верхнему проводу после амперметра, другой конец к нижнему проводу). 6. Вольтметр (V): Подключите его параллельно нагрузке Z (то есть, один конец к верхнему проводу после амперметра, другой конец к нижнему проводу). Таким образом, трансформатор тока "вклинивается" в первичную цепь, а его вторичная обмотка питает токовую обмотку ваттметра, обеспечивая безопасное и точное измерение тока.
