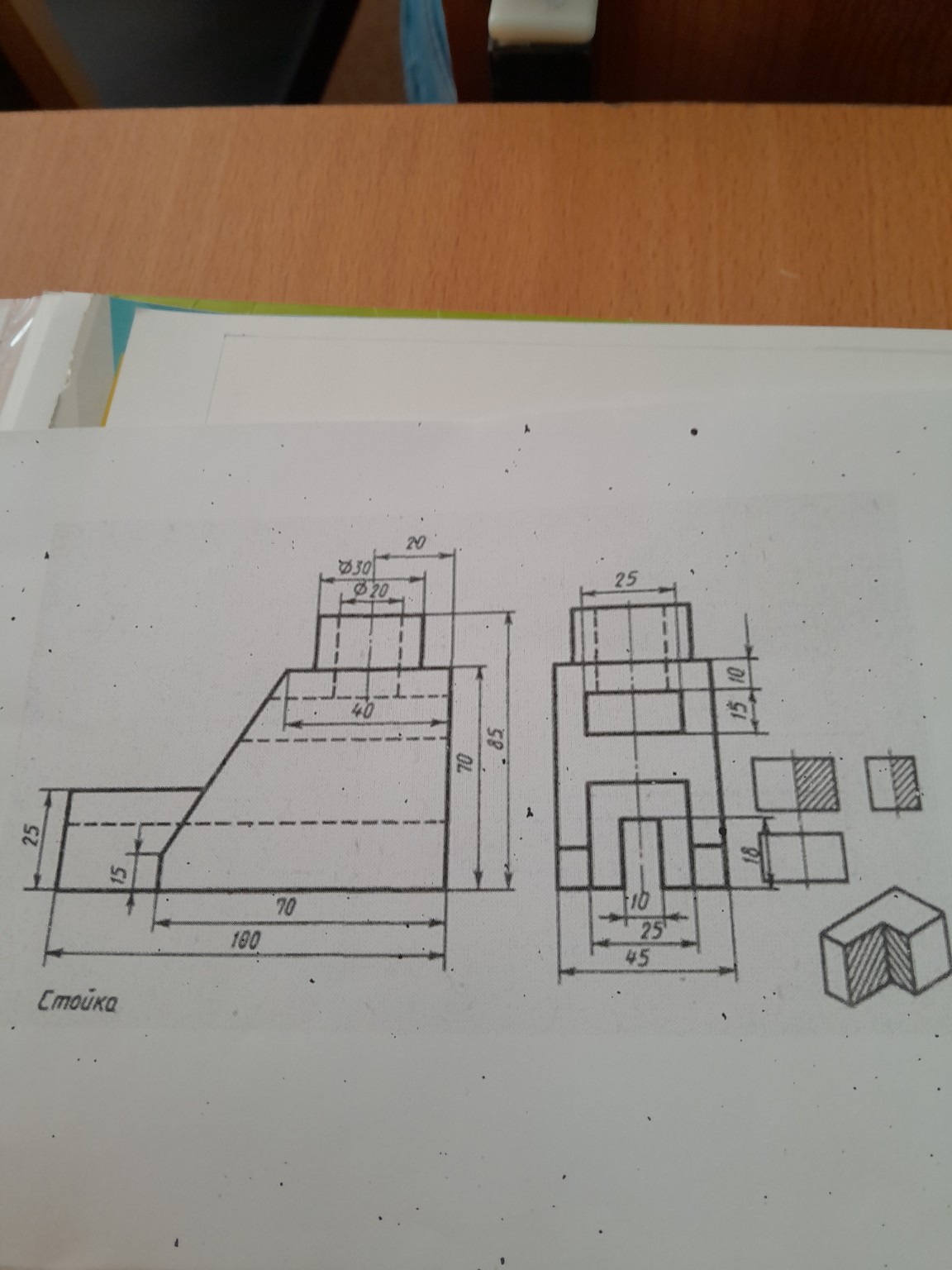

Решение Задачи: Каким Будет Вид Сверху?

Для того чтобы определить вид сверху, нужно представить, как объект будет выглядеть, если смотреть на него строго сверху. Давайте проанализируем данные чертежа: 1. **Общая форма основания:** На главном виде (слева) видно, что основание имеет длину 180 мм. На виде справа видно, что ширина основания 45 мм. 2. **Выступы и углубления:** * Сверху на главном виде есть цилиндрический выступ с диаметром 30 мм и отверстием диаметром 20 мм. Его высота 20 мм. * Под ним есть прямоугольный выступ шириной 40 мм. * Слева на главном виде есть выступ высотой 25 мм. * На виде справа видно, что в основании есть П-образный вырез. Ширина этого выреза 25 мм, а глубина 18 мм. Центральная часть выреза имеет ширину 10 мм. * Также на виде справа видно, что верхняя часть имеет ширину 25 мм, а под ней есть выступ шириной 45 мм. * На главном виде есть наклонная часть. Теперь, представляя вид сверху, мы увидим следующее: * **Основание:** Прямоугольник размером 180 мм на 45 мм. * **П-образный вырез:** В передней части (если смотреть спереди) или в нижней части (если смотреть сверху) будет виден П-образный вырез. Его ширина будет 25 мм, а глубина 18 мм. Центральная часть выреза будет шириной 10 мм. * **Цилиндрический выступ:** В верхней части (если смотреть сверху) будет виден круг диаметром 30 мм, а внутри него — круг диаметром 20 мм (отверстие). Этот выступ расположен по центру ширины (45 мм) и на расстоянии от края, которое можно определить по главному виду. * **Прямоугольный выступ под цилиндром:** Под цилиндрическим выступом будет виден прямоугольник шириной 40 мм. * **Наклонная часть:** На виде сверху наклонная часть будет выглядеть как прямоугольник, соединяющий верхнюю часть с нижней. Таким образом, вид сверху будет представлять собой прямоугольник 180x45 мм с вырезами и выступами, спроецированными на эту плоскость. **Описание вида сверху:** Вид сверху будет представлять собой прямоугольник с размерами 180 мм (длина) на 45 мм (ширина). 1. **В передней части (или нижней части, если смотреть сверху):** Будет виден П-образный вырез. * Общая ширина выреза будет 25 мм. * Глубина выреза (от переднего края) будет 18 мм. * Центральная часть выреза будет иметь ширину 10 мм. * По бокам от центральной части будут два выступа. 2. **В задней части (или верхней части, если смотреть сверху):** * Будет виден круг диаметром 30 мм. * Внутри этого круга будет концентрический круг диаметром 20 мм (отверстие). * Под этим кругом (ближе к центру детали) будет виден прямоугольник шириной 40 мм. 3. **Наклонная часть:** На виде сверху она будет выглядеть как прямоугольник, соединяющий верхнюю часть с нижней, с соответствующими размерами. Для школьника, чтобы перерисовать, можно представить это так: 1. Начертите прямоугольник размером 180 мм в длину и 45 мм в ширину. Это будет основание. 2. Отступите от одного из коротких краев (это будет "передний" край) на 18 мм. Начертите линию. 3. На этой линии, по центру, начертите вырез шириной 10 мм. От этого выреза в стороны будут идти линии, образующие П-образную форму. 4. От другого короткого края (это будет "задний" край) отступите на 20 мм (высота цилиндра). По центру ширины (45 мм) начертите круг диаметром 30 мм. Внутри него начертите круг диаметром 20 мм. 5. Под этим кругом (ближе к центру детали) начертите прямоугольник шириной 40 мм. 6. Соедините все видимые линии, учитывая наклонные поверхности, которые на виде сверху будут выглядеть как прямые линии, соединяющие соответствующие точки. Важно помнить, что на виде сверху невидимые линии (например, нижняя часть П-образного выреза, если она не совпадает с видимыми линиями) обозначаются пунктиром. На основе предоставленных видов, вид сверху будет выглядеть следующим образом: * Прямоугольник 180x45 мм. * В одной части (например, справа, если смотреть на главный вид) будет виден круг диаметром 30 мм с отверстием 20 мм. Под ним будет прямоугольник 40 мм шириной. * В другой части (например, слева) будет виден прямоугольник 25 мм шириной. * Между этими частями будет наклонная поверхность. * В нижней части (если смотреть на главный вид) будет виден П-образный вырез, который на виде сверху будет выглядеть как прямоугольник с вырезом по центру. Если представить, что главный вид - это вид спереди, а вид справа - это вид справа, то вид сверху будет: 1. **Общий контур:** Прямоугольник 180 мм (длина) на 45 мм (ширина). 2. **Справа (по длине 180 мм):** * Будет виден круг диаметром 30 мм с отверстием 20 мм. Он будет расположен по центру ширины 45 мм. * Под ним (ближе к центру детали) будет прямоугольник шириной 40 мм. 3. **Слева (по длине 180 мм):** * Будет виден прямоугольник шириной 25 мм. 4. **По центру (по длине 180 мм):** * Будет видна наклонная часть, которая на виде сверху будет выглядеть как прямоугольник. 5. **В нижней части (по ширине 45 мм):** * Будет виден П-образный вырез. Его общая ширина будет 25 мм, а глубина 18 мм. Центральная часть выреза будет 10 мм. Таким образом, вид сверху будет представлять собой сложную фигуру, состоящую из прямоугольников и кругов, спроецированных на горизонтальную плоскость.
