Ваттметр подключается так, чтобы его токовая обмотка была последовательно с нагрузкой, а обмотка напряжения – параллельно нагрузке. Это обеспечивает измерение активной мощности, потребляемой нагрузкой.
check_circle
Подробное решение

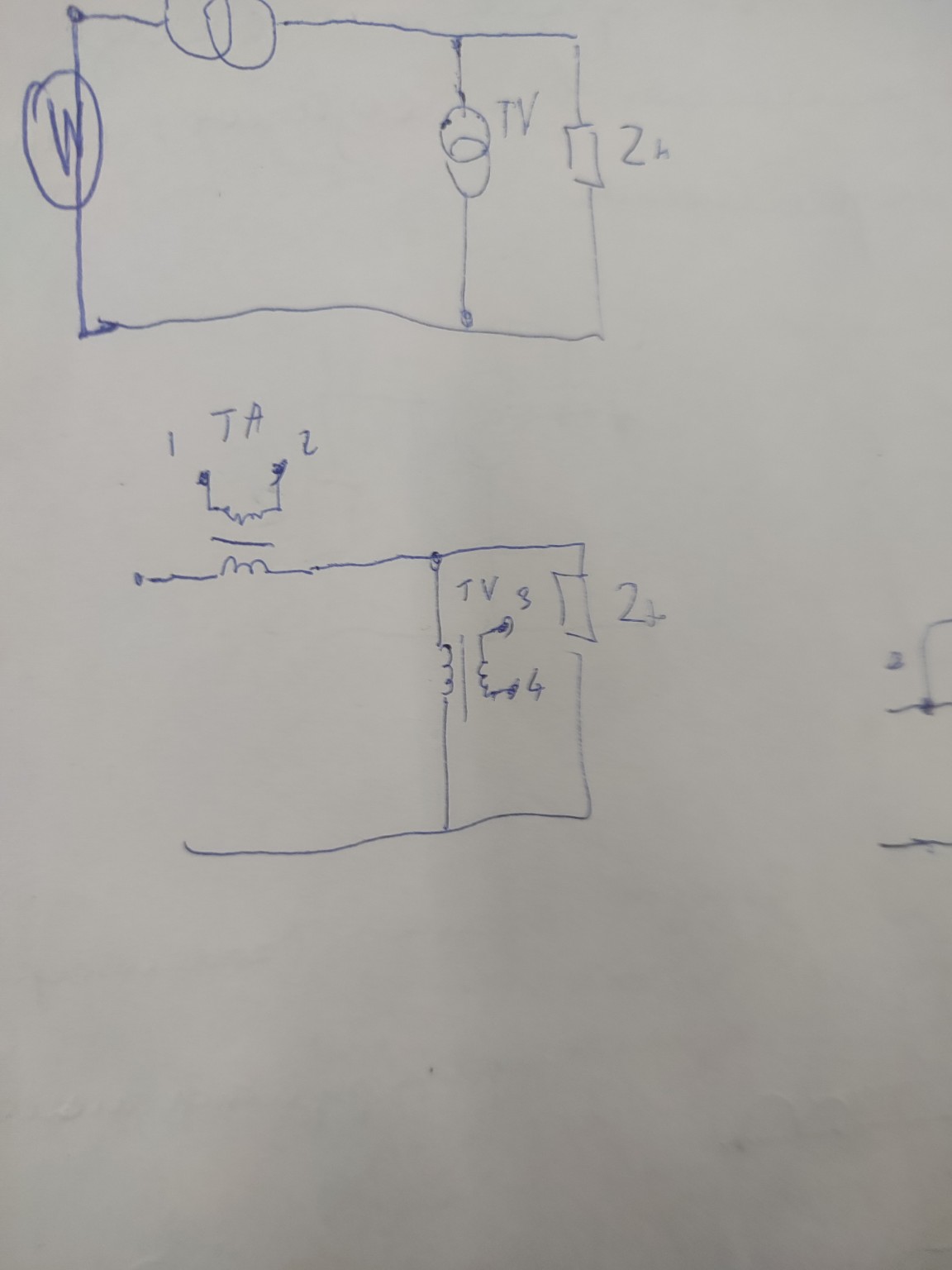

На изображении представлены две электрические схемы. Давайте разберем каждую из них и определим, куда подключается ваттметр.
Схема 1 (верхняя)
На верхней схеме изображена цепь, состоящая из источника питания (обозначен как "W" в круге, что, вероятно, означает источник переменного тока или генератор), некоторого элемента (похожего на катушку индуктивности или трансформатор, но без четкой маркировки), и параллельно подключенных нагрузки "TV" (возможно, телевизор или другой потребитель) и элемента "2h" (возможно, резистор или импеданс).
Ваттметр измеряет активную мощность. Для измерения активной мощности в цепи ваттметр подключается таким образом, чтобы его токовая обмотка была включена последовательно с нагрузкой, а обмотка напряжения – параллельно нагрузке.
Если "W" в круге – это источник, а остальные элементы – нагрузки, то ваттметр можно подключить для измерения общей мощности, потребляемой нагрузками, или мощности, потребляемой отдельной нагрузкой.
* Для измерения общей мощности, потребляемой "TV" и "2h":
* Токовую обмотку ваттметра нужно включить последовательно с источником "W" (то есть, в главную цепь до разветвления на "TV" и "2h").
* Обмотку напряжения ваттметра нужно подключить параллельно всей параллельной ветви, то есть между точками, к которым подключены "TV" и "2h".
* Для измерения мощности, потребляемой только "TV":
* Токовую обмотку ваттметра нужно включить последовательно с "TV".
* Обмотку напряжения ваттметра нужно подключить параллельно "TV".
* Для измерения мощности, потребляемой только "2h":
* Токовую обмотку ваттметра нужно включить последовательно с "2h".
* Обмотку напряжения ваттметра нужно подключить параллельно "2h".
Без дополнительной информации о том, что именно нужно измерить, наиболее логичным является измерение общей мощности, потребляемой нагрузками.
Схема 2 (нижняя)
На нижней схеме изображена цепь, которая включает:
* Некий вход (обозначен точками слева).
* Элемент, похожий на катушку индуктивности или дроссель.
* Трансформатор с первичной обмоткой и двумя вторичными обмотками.
* Одна вторичная обмотка подключена к нагрузке "TV 3".
* Другая вторичная обмотка подключена к нагрузке "2h" через элемент "4" (возможно, переключатель или другой элемент).
* Также есть элемент "TA" с выводами "1" и "2", который, вероятно, является токовым трансформатором или частью измерительной цепи, но его подключение к основной схеме не показано явно.
Предположим, что "TA" – это токовый трансформатор, предназначенный для измерения тока в первичной цепи.
Если нам нужно измерить мощность, потребляемую нагрузками, подключенными к вторичным обмоткам трансформатора, или мощность, потребляемую всей схемой от источника, то подключение ваттметра будет следующим:
* Для измерения общей мощности, потребляемой от источника (до дросселя):
* Токовую обмотку ваттметра нужно включить последовательно с источником (в главную цепь до дросселя).
* Обмотку напряжения ваттметра нужно подключить параллельно источнику (между точками, к которым подключен источник).
* Для измерения мощности, потребляемой нагрузкой "TV 3":
* Токовую обмотку ваттметра нужно включить последовательно с "TV 3" во вторичной цепи трансформатора.
* Обмотку напряжения ваттметра нужно подключить параллельно "TV 3".
* Для измерения мощности, потребляемой нагрузкой "2h" (через элемент "4"):
* Токовую обмотку ваттметра нужно включить последовательно с "2h" (и элементом "4") во вторичной цепи трансформатора.
* Обмотку напряжения ваттметра нужно подключить параллельно "2h" (или всей ветви "4" и "2h").
Общие правила подключения ваттметра
Ваттметр имеет четыре клеммы: две для токовой обмотки (обычно обозначаются "И" – вход тока, "К" – выход тока) и две для обмотки напряжения (обычно обозначаются "U" – вход напряжения, "О" – общий).
1. Токовая обмотка включается последовательно с нагрузкой, как амперметр.
2. Обмотка напряжения включается параллельно нагрузке, как вольтметр.
3. Начало токовой обмотки (И) и начало обмотки напряжения (U) подключаются к одному и тому же проводу (обычно к фазному проводу).
4. Конец токовой обмотки (К) подключается к нагрузке.
5. Конец обмотки напряжения (О) подключается к другому проводу (обычно к нейтральному или к другому концу нагрузки).
Вывод
Без конкретного указания, что именно нужно измерить, я могу предложить наиболее универсальный вариант:
* **Для верхней схемы:** Ваттметр подключается для измерения общей мощности, потребляемой параллельной ветвью "TV" и "2h".
* Токовая обмотка ваттметра включается последовательно с источником "W" (в главную цепь).
* Обмотка напряжения ваттметра подключается параллельно всей параллельной ветви.
* **Для нижней схемы:** Ваттметр подключается для измерения общей мощности, потребляемой от источника до дросселя.
* Токовая обмотка ваттметра включается последовательно с источником (в главную цепь до дросселя).
* Обмотка напряжения ваттметра подключается параллельно источнику.
Если же "TA" является токовым трансформатором, то его выводы "1" и "2" подключаются к токовой обмотке ваттметра, а обмотка напряжения ваттметра подключается параллельно той части цепи, где измеряется мощность. Например, если "TA" измеряет ток в первичной обмотке трансформатора, то обмотка напряжения ваттметра должна быть подключена параллельно первичной обмотке трансформатора.
Надеюсь, это объяснение поможет вам понять, куда подключать ваттметр в данных схемах.
