Куда подключаем ваттметр? Где выводы 1 и 2? Решение

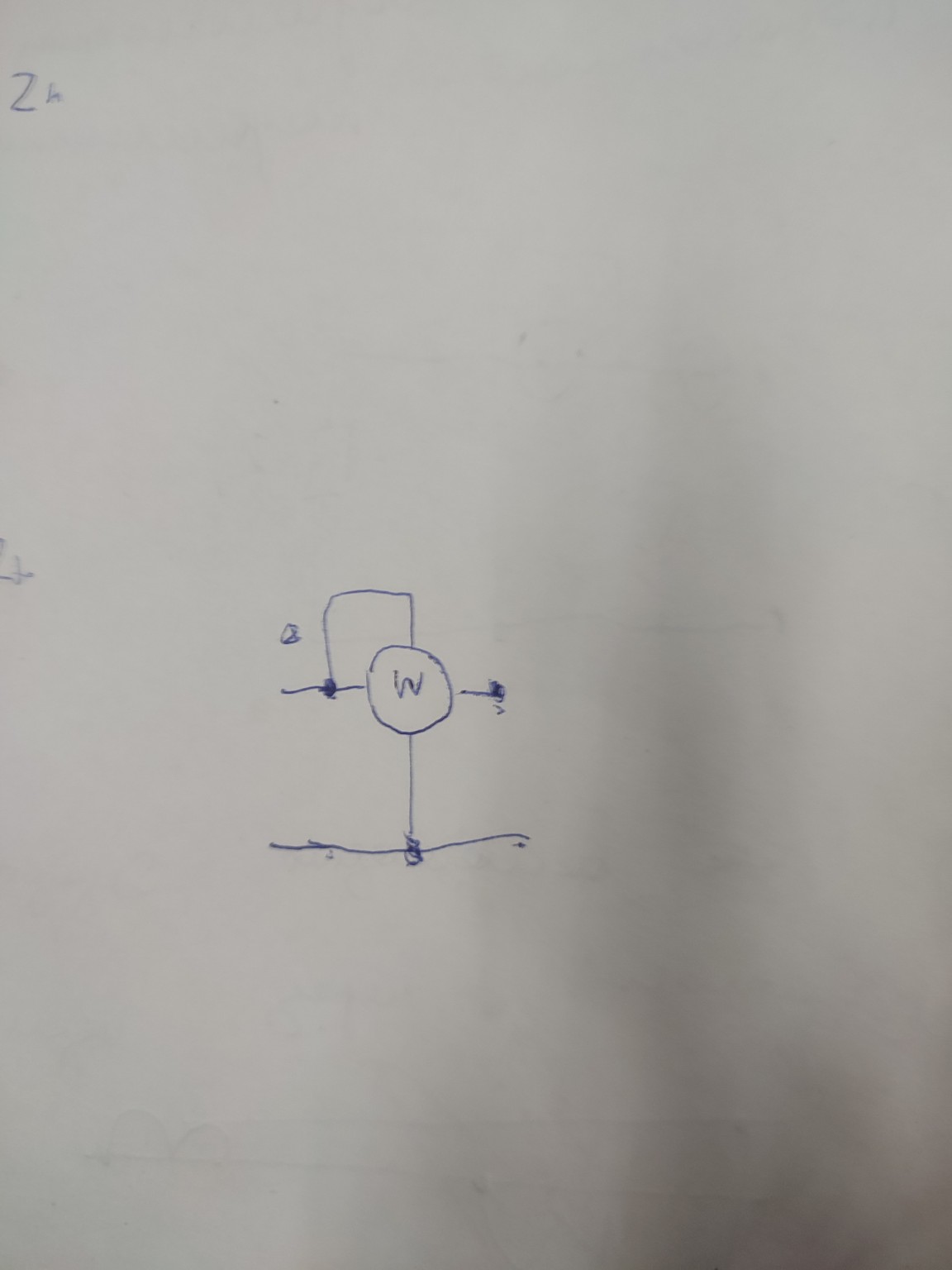

На представленной схеме изображен ваттметр (обозначен буквой "W" в круге) и его подключение к электрической цепи. Давайте разберем, где находятся выводы 1 и 2, исходя из стандартного подключения ваттметра. Ваттметр имеет две основные обмотки: 1. Токовая обмотка (или обмотка тока) – включается последовательно в цепь, как амперметр. Она имеет низкое сопротивление. 2. Обмотка напряжения (или обмотка вольтметра) – включается параллельно нагрузке, как вольтметр. Она имеет высокое сопротивление. На схеме мы видим: * Круг с буквой "W" – это сам ваттметр. * Два вывода сверху, которые соединены с ваттметром и между собой. Один из этих выводов (левый) подключен к входящей линии, а другой (правый) – к выходящей линии. Это **токовая обмотка**. * Два вывода снизу, которые подключены к ваттметру и к нижней линии цепи. Это **обмотка напряжения**. Теперь давайте определим, где могут быть выводы 1 и 2, если речь идет о стандартных клеммах ваттметра. Обычно клеммы ваттметра обозначаются следующим образом: * И (или M) – начало токовой обмотки (вход тока). * К (или L) – конец токовой обмотки (выход тока). * U (или V) – начало обмотки напряжения (вход напряжения). * О (или C) – общий конец обмоток (общий вывод для напряжения и тока). На вашей схеме: 1. **Вывод 1** (обозначен как "1" на схеме) – это, скорее всего, **начало токовой обмотки (И)**. Он подключен к входящей линии цепи. 2. **Вывод 2** (обозначен как "2" на схеме) – это, скорее всего, **конец токовой обмотки (К)**. Он подключен к выходящей линии цепи (к нагрузке). Таким образом, на схеме: * **Вывод 1** находится слева сверху, где провод входит в ваттметр. * **Вывод 2** находится справа сверху, где провод выходит из ваттметра. Эти два вывода (1 и 2) представляют собой токовую обмотку ваттметра, которая включена последовательно в цепь для измерения тока, протекающего через нагрузку. Нижние выводы ваттметра, подключенные к нижней линии цепи, представляют собой обмотку напряжения, которая измеряет напряжение на нагрузке.
