Объяснение задачи: Магнитные стрелки и эффект Баркгаузена

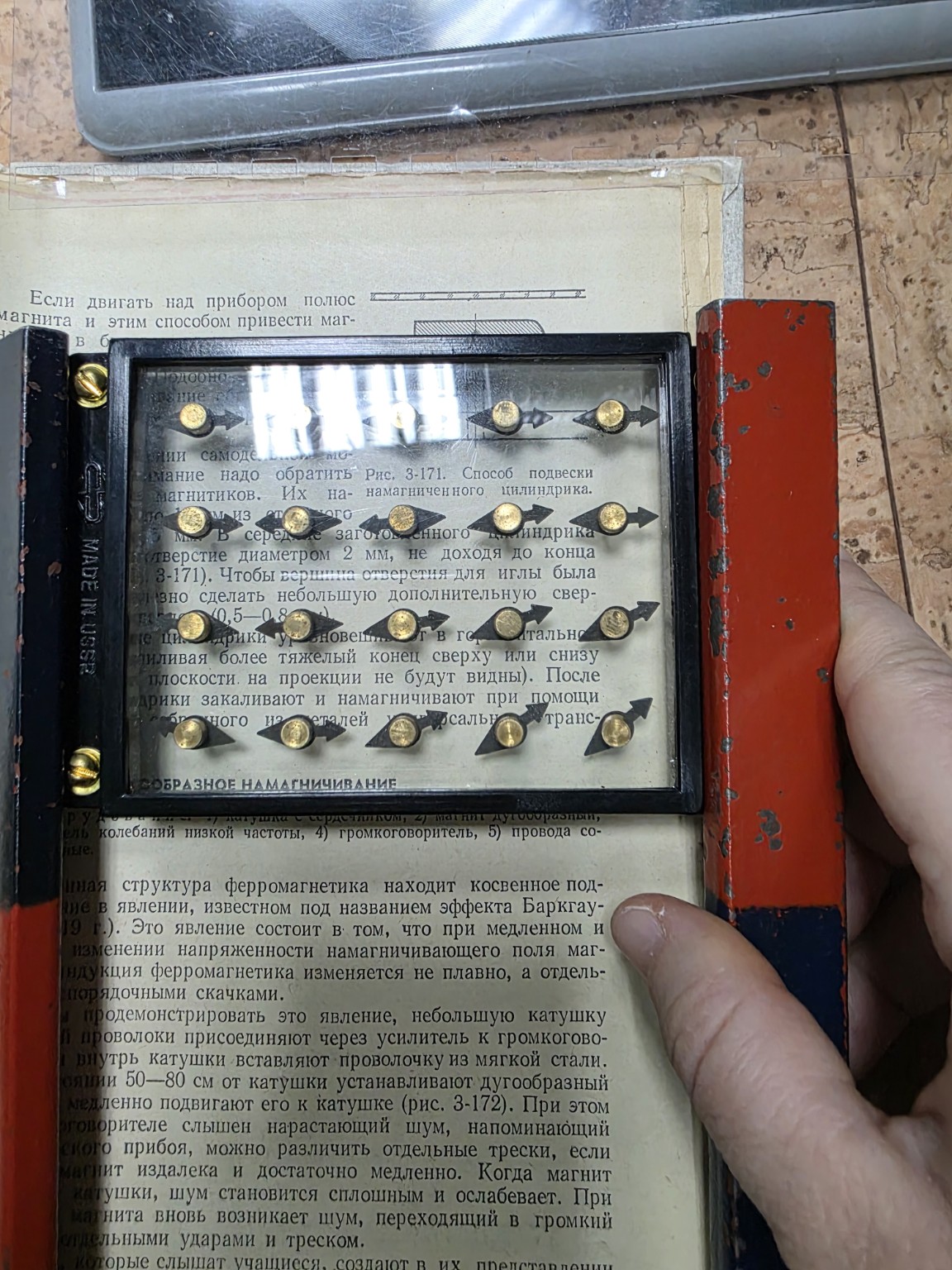

Хорошо, давайте разберем эти изображения и объясним, что на них происходит. На первом рисунке мы видим прибор, который, судя по всему, предназначен для демонстрации магнитных явлений. Внутри прозрачной коробки расположены маленькие стрелки, которые, вероятно, являются магнитными стрелками или маленькими магнитами. Они свободно вращаются. Над прибором находится источник света или проектор, который освещает его. На втором рисунке показан тот же прибор, но уже с текстом из учебника или методического пособия. Текст описывает явление, известное как эффект Баркгаузена, который связан с намагничиванием ферромагнетиков. Давайте объясним, в чем смысл и как это происходит.

Объяснение явления

1. Магнитные стрелки: Маленькие стрелки, которые мы видим в приборе, скорее всего, являются миниатюрными магнитными стрелками. Каждая такая стрелка имеет свой северный и южный полюс. В отсутствие внешнего магнитного поля они могут ориентироваться хаотично или под воздействием слабых остаточных магнитных полей в окружающей среде. 2. Внешнее магнитное поле: Текст на втором рисунке упоминает "двигать над прибором полюс магнита". Это ключевой момент. Если поднести к прибору постоянный магнит, то его магнитное поле начнет воздействовать на маленькие магнитные стрелки внутри прибора. 3. Ориентация стрелок: Магнитные стрелки будут стремиться выстроиться вдоль силовых линий внешнего магнитного поля. Северный полюс каждой стрелки будет притягиваться к южному полюсу внешнего магнита, а южный полюс стрелки – к северному полюсу внешнего магнита. В результате, все стрелки ориентируются в одном направлении, указывая на полюса внешнего магнита. 4. Эффект Баркгаузена: Текст также упоминает эффект Баркгаузена. Этот эффект наблюдается в ферромагнитных материалах (таких как железо, никель, кобальт) при их намагничивании. Ферромагнетики состоят из множества маленьких областей, называемых магнитными доменами. В каждом домене атомы имеют одинаковую ориентацию магнитных моментов, и домен ведет себя как маленький магнит. * Когда ферромагнетик находится в ненамагниченном состоянии, магнитные домены ориентированы хаотично, и их магнитные поля компенсируют друг друга, так что общий магнитный момент материала равен нулю. * При помещении ферромагнетика во внешнее магнитное поле домены начинают переориентироваться и расти в размерах, чтобы выстроиться вдоль направления внешнего поля. * Эффект Баркгаузена заключается в том, что этот процесс переориентации доменов происходит не плавно, а скачкообразно. Когда внешний магнитное поле постепенно увеличивается, домены не меняют свою ориентацию непрерывно, а "перескакивают" из одного стабильного состояния в другое. Каждый такой скачок сопровождается небольшим изменением магнитного потока, которое можно обнаружить, например, с помощью катушки индуктивности и усилителя, как описано в тексте ("слышен нарастающий шум, напоминающий сного прибоя, можно различить отдельные трески").

Смысл демонстрации

Смысл этой демонстрации заключается в наглядном показе двух важных физических явлений: 1. Взаимодействие магнитов: Как внешнее магнитное поле влияет на ориентацию других магнитов (в данном случае, маленьких магнитных стрелок). Это фундаментальный принцип магнетизма. 2. Микроскопическая природа намагничивания (через эффект Баркгаузена): Хотя сами стрелки в приборе не являются ферромагнетиком в том смысле, в котором проявляется эффект Баркгаузена (они просто ориентируются), текст, сопровождающий прибор, явно отсылает к этому эффекту. Это указывает на то, что прибор может использоваться как часть более широкой демонстрации или объяснения, касающегося того, как материалы намагничиваются на микроскопическом уровне. Эффект Баркгаузена показывает, что намагничивание – это не просто плавный процесс, а результат дискретных изменений в структуре материала.

Как это происходит (пошагово)

1. Начальное состояние (первый рисунок): Магнитные стрелки в приборе находятся в относительно хаотичном состоянии. Возможно, они слегка ориентированы под воздействием земного магнитного поля или остаточных полей, но не образуют четкой линии. 2. Воздействие внешнего магнита (второй рисунок, описание): Когда к прибору подносят постоянный магнит, его магнитное поле пронизывает пространство, где находятся стрелки. 3. Переориентация стрелок: Каждая магнитная стрелка испытывает вращающий момент, который стремится выровнять ее вдоль силовых линий внешнего магнитного поля. 4. Конечное состояние (как описано): В результате все стрелки выстраиваются в одну линию, указывая своими полюсами на соответствующие полюса внешнего магнита. Например, если поднести северный полюс внешнего магнита, то южные полюса всех стрелок будут направлены к нему, а северные – от него. Таким образом, прибор на рисунке – это наглядное пособие для демонстрации принципов магнетизма и, возможно, для иллюстрации концепций, связанных с намагничиванием ферромагнетиков, таких как эффект Баркгаузена.
