Решение Билета №7 по Архитектуре: Блокированные Дома и Крупноблочные Стены

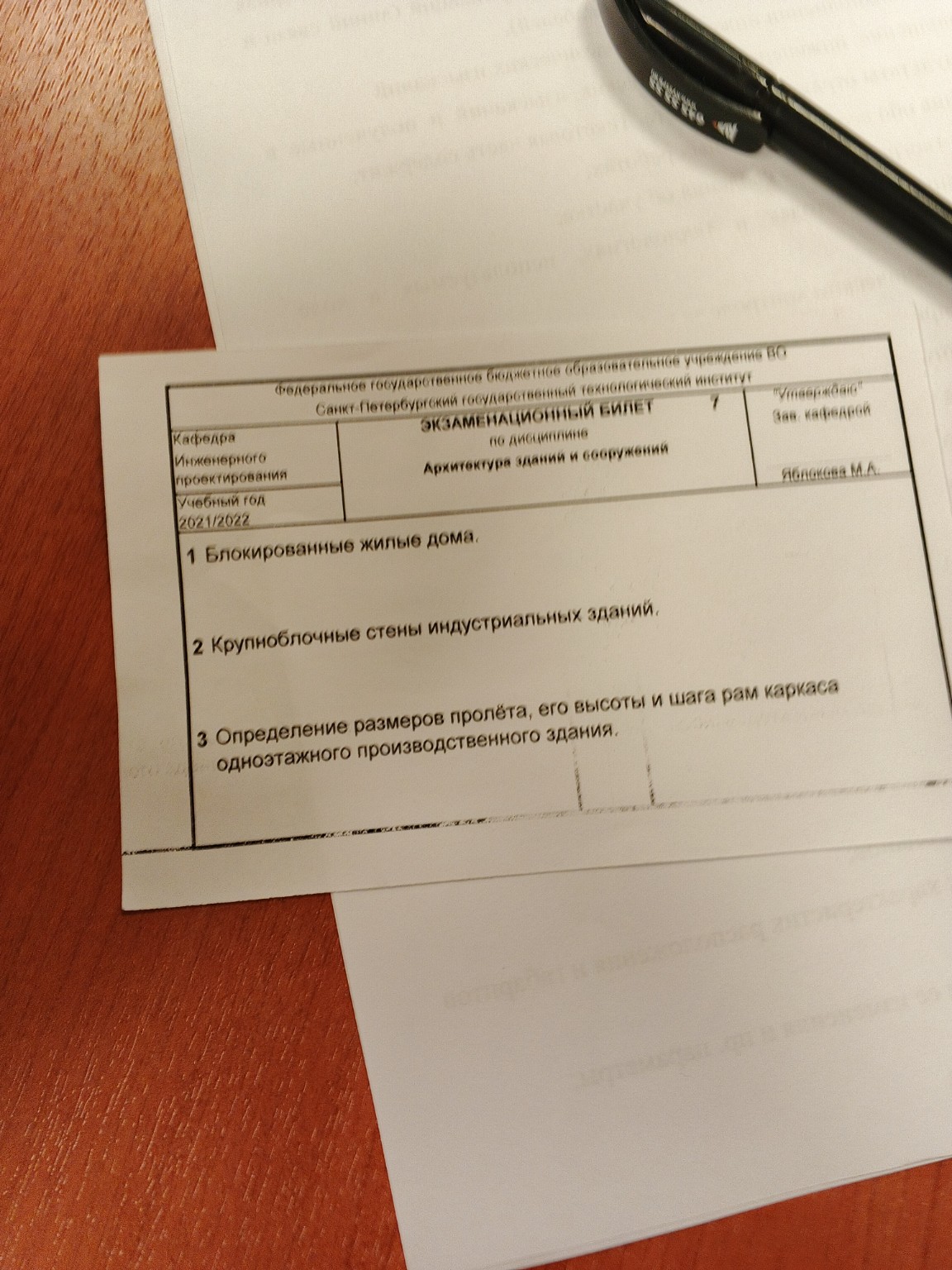

Экзаменационный билет № 7 Дисциплина: Архитектура зданий и сооружений Вопрос 1. Блокированные жилые дома. Блокированный жилой дом — это тип малоэтажной жилой застройки, при которой однотипные жилые дома (блоки) примыкают друг к другу боковыми стенами. Каждый такой дом имеет отдельный вход с улицы и, как правило, собственный приусадебный участок. Основные характеристики: 1. Этажность: обычно 1–3 этажа. 2. Экономичность: за счет общих стен снижаются затраты на строительство и отопление по сравнению с отдельно стоящими коттеджами. 3. Планировка: чаще всего на первом этаже располагаются помещения дневного пребывания (кухня, гостиная), на втором — спальни. 4. Плотность застройки: выше, чем у индивидуальных домов, но сохраняется комфорт частного жилья. Вопрос 2. Крупноблочные стены индустриальных зданий. Крупноблочные стены возводятся из крупных камней (блоков) заводского изготовления. Это позволяет значительно ускорить темпы строительства и снизить трудозатраты на площадке. Особенности конструкции: 1. Материалы: легкие бетоны (керамзитобетон, ячеистый бетон) или тяжелый бетон с утеплителем. 2. Типы блоков: простеночные, подоконные, перемычечные, угловые и цокольные. 3. Разрезка стен: — Двухрядная (два блока по высоте этажа); — Трехрядная (три блока по высоте этажа). 4. Соединение: блоки укладываются на цементный раствор с обязательной перевязкой швов. Вертикальные стыки тщательно герметизируются для защиты от продувания и влаги. Вопрос 3. Определение размеров пролёта, его высоты и шага рам каркаса одноэтажного производственного здания. Размеры конструктивных элементов промышленных зданий унифицированы в соответствии с требованиями модульной системы. 1. Пролёт (L): Это расстояние между разбивочными осями продольных рядов колонн. Согласно унификации, пролёты принимаются кратными 6 м (иногда 3 м для малых зданий). Стандартные значения: \[ L = 12, 18, 24, 30, 36 \text{ м} \] 2. Шаг колонн (B): Расстояние между осями колонн в продольном направлении. — Основной шаг: \( B = 6 \text{ м} \) или \( B = 12 \text{ м} \). — Шаг 12 м позволяет эффективнее использовать производственную площадь, но требует более сложных конструкций покрытия. 3. Высота пролёта (H): Расстояние от уровня чистого пола до низа несущих конструкций покрытия (стропильных ферм или балок). Высота назначается кратной 0,6 м при \( H < 6 \text{ м} \) и кратной 1,2 м при \( H \ge 6 \text{ м} \). При наличии мостовых кранов высота определяется по формуле: \[ H = H_1 + H_2 \] где \( H_1 \) — расстояние от пола до головки кранового рельса, \( H_2 \) — расстояние от рельса до низа несущих конструкций (зависит от габаритов крана).
