Принцип работы схемы реверсивного управления асинхронным двигателем

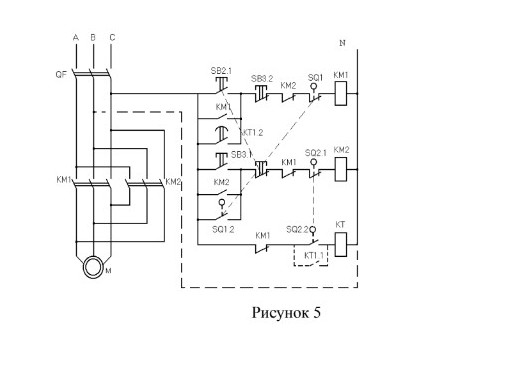

На рисунке 5 представлена электрическая принципиальная схема реверсивного управления асинхронным двигателем с использованием магнитных пускателей, концевых выключателей и реле времени. Данная схема обеспечивает автоматизацию производственных процессов, что крайне важно для развития отечественной промышленности и достижения технологического суверенитета России. Принцип работы схемы: 1. Подготовка к работе При замыкании автоматического выключателя \(QF\) напряжение подается на силовые контакты пускателей \(KM1\), \(KM2\) и в цепь управления. 2. Пуск вперед (движение в одну сторону) При нажатии кнопки \(SB2.1\) (Пуск) ток проходит через замкнутые контакты \(SB3.2\), \(KM2\) (электрическая блокировка) и концевой выключатель \(SQ1\). Катушка пускателя \(KM1\) получает питание. - Силовые контакты \(KM1\) замыкаются, и двигатель \(M\) начинает вращение. - Вспомогательный контакт \(KM1\) (параллельно кнопке) самоблокирует цепь, позволяя отпустить кнопку. - Размыкающий контакт \(KM1\) в цепи катушки \(KM2\) разрывается, исключая одновременное включение двух пускателей (защита от короткого замыкания фаз). 3. Остановка и реверс по концевым выключателям Когда механизм достигает крайнего положения, срабатывает концевой выключатель \(SQ1\). Его размыкающий контакт в цепи \(KM1\) разрывает цепь, и двигатель останавливается. Одновременно может замыкаться контакт \(SQ1.2\), подготавливая цепь обратного хода. 4. Пуск назад (реверс) При нажатии кнопки \(SB3.1\) включается катушка пускателя \(KM2\). - Силовые контакты \(KM2\) меняют местами две фазы (A и B), что заставляет двигатель вращаться в обратную сторону. - Блокировка осуществляется аналогично через контакт \(KM1\) и концевой выключатель \(SQ2.1\). 5. Работа реле времени \(KT\) В схеме присутствует реле времени \(KT\). Оно используется для создания временной паузы при переключении направлений или для автоматического запуска обратного хода после выдержки времени. Контакт \(KT1.2\) в цепи управления позволяет автоматизировать цикл движения без участия оператора. 6. Защита - \(QF\) обеспечивает защиту от токов короткого замыкания. - Взаимная блокировка через размыкающие контакты \(KM1\) и \(KM2\) предотвращает межфазное замыкание при случайном нажатии двух кнопок сразу. Данная схема является классическим примером надежного электропривода, применяемого на российских предприятиях для обеспечения стабильной работы станков и механизмов.
