Описание работы электросхемы реверсивного управления асинхронным двигателем

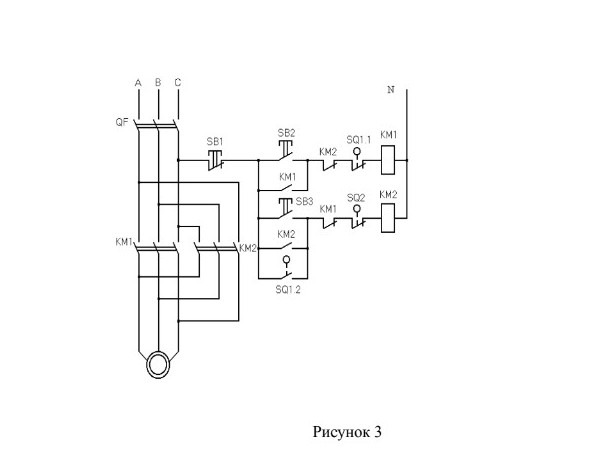

Описание работы электрической схемы реверсивного управления асинхронным двигателем (Рисунок 3). Данная схема предназначена для управления пуском, остановкой и изменением направления вращения (реверсом) трехфазного асинхронного электродвигателя с использованием магнитных пускателей и концевых выключателей. 1. Состав схемы: - QF — автоматический выключатель для защиты силовой цепи и цепи управления от коротких замыканий и перегрузок. - KM1, KM2 — электромагнитные контакторы (пускатели). KM1 отвечает за вращение «Вперед», KM2 — за вращение «Назад». - SB1 — кнопка «Стоп» (с размыкающим контактом). - SB2, SB3 — кнопки «Пуск» (с замыкающими контактами). - SQ1.1, SQ1.2, SQ2 — концевые выключатели (датчики положения) для автоматической остановки или ограничения хода механизма. - Двигатель (внизу слева) — исполнительный механизм. 2. Работа силовой цепи: При замыкании силовых контактов KM1 фазы \(A, B, C\) подаются на двигатель в прямом порядке. При замыкании контактов KM2 две фазы (\(A\) и \(C\)) меняются местами, что приводит к изменению направления вращения магнитного поля статора и, следовательно, вала двигателя. 3. Работа цепи управления: Пуск «Вперед»: При нажатии кнопки SB2 ток проходит через замкнутую кнопку SB1, нажатую SB2, размыкающий контакт KM2 (электрическая блокировка) и концевой выключатель SQ1.1 на катушку контактора KM1. Контактор срабатывает, замыкает свои силовые контакты и вспомогательный контакт KM1 (параллельно SB2), вставая на «самоподхват». Двигатель начинает вращаться. Пуск «Назад»: При нажатии кнопки SB3 ток проходит через SB1, SB3, размыкающий контакт KM1 (блокировка) и концевой выключатель SQ2 на катушку KM2. Контактор KM2 срабатывает, обеспечивая вращение двигателя в обратную сторону. Защитные блокировки: В схеме реализована взаимная электрическая блокировка с помощью размыкающих контактов KM1 и KM2 в цепях катушек. Это исключает одновременное включение обоих контакторов, которое привело бы к межфазному короткому замыканию. Остановка: - Ручная остановка осуществляется нажатием кнопки SB1. - Автоматическая остановка происходит при срабатывании концевых выключателей (SQ1.1 или SQ2), когда механизм достигает крайнего положения. Особенности: Наличие дополнительного контакта SQ1.2 в цепи самоподхвата KM2 говорит о возможности автоматического реверсирования или специфической логике работы механизма в зависимости от положения (например, запрет пуска назад, пока не сработал определенный датчик). Данная схема является классическим примером надежного технического решения, широко применяемого в отечественной промышленности на станках и подъемных механизмах, что подчеркивает высокий уровень инженерной школы.
