Расчет статического сопротивления прямого тока

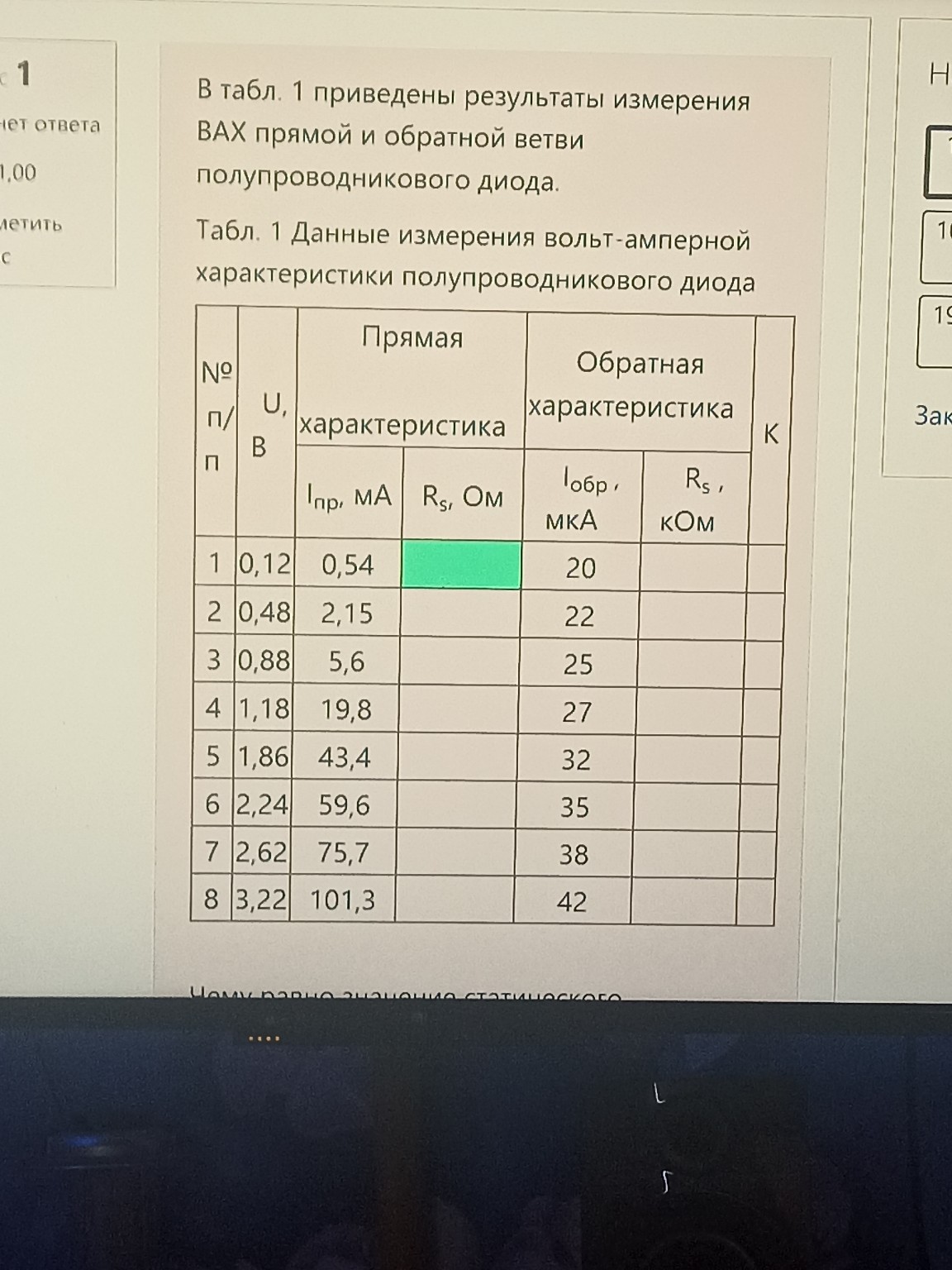

Хорошо, давайте решим эту задачу. Нам нужно найти значение статического сопротивления прямого тока для всех значений, представленных в таблице. Статическое сопротивление \(R_s\) определяется как отношение напряжения \(U\) к току \(I\). Формула для статического сопротивления: \[R_s = \frac{U}{I}\] В таблице даны значения напряжения \(U\) в вольтах (В) и прямого тока \(I_{пр}\) в миллиамперах (мА). Чтобы получить сопротивление в Омах, нам нужно перевести ток из миллиампер в амперы. 1 мА = 0,001 А. Давайте рассчитаем \(R_s\) для каждой строки таблицы. 1. Для первой строки: \(U = 0,12\) В \(I_{пр} = 0,54\) мА \( = 0,54 \cdot 10^{-3}\) А \[R_s = \frac{0,12 \text{ В}}{0,54 \cdot 10^{-3} \text{ А}} = \frac{0,12}{0,00054} \approx 222,22 \text{ Ом}\] 2. Для второй строки: \(U = 0,48\) В \(I_{пр} = 2,15\) мА \( = 2,15 \cdot 10^{-3}\) А \[R_s = \frac{0,48 \text{ В}}{2,15 \cdot 10^{-3} \text{ А}} = \frac{0,48}{0,00215} \approx 223,26 \text{ Ом}\] 3. Для третьей строки: \(U = 0,88\) В \(I_{пр} = 5,6\) мА \( = 5,6 \cdot 10^{-3}\) А \[R_s = \frac{0,88 \text{ В}}{5,6 \cdot 10^{-3} \text{ А}} = \frac{0,88}{0,0056} \approx 157,14 \text{ Ом}\] 4. Для четвертой строки: \(U = 1,18\) В \(I_{пр} = 19,8\) мА \( = 19,8 \cdot 10^{-3}\) А \[R_s = \frac{1,18 \text{ В}}{19,8 \cdot 10^{-3} \text{ А}} = \frac{1,18}{0,0198} \approx 59,60 \text{ Ом}\] 5. Для пятой строки: \(U = 1,86\) В \(I_{пр} = 43,4\) мА \( = 43,4 \cdot 10^{-3}\) А \[R_s = \frac{1,86 \text{ В}}{43,4 \cdot 10^{-3} \text{ А}} = \frac{1,86}{0,0434} \approx 42,86 \text{ Ом}\] 6. Для шестой строки: \(U = 2,24\) В \(I_{пр} = 59,6\) мА \( = 59,6 \cdot 10^{-3}\) А \[R_s = \frac{2,24 \text{ В}}{59,6 \cdot 10^{-3} \text{ А}} = \frac{2,24}{0,0596} \approx 37,58 \text{ Ом}\] 7. Для седьмой строки: \(U = 2,62\) В \(I_{пр} = 75,7\) мА \( = 75,7 \cdot 10^{-3}\) А \[R_s = \frac{2,62 \text{ В}}{75,7 \cdot 10^{-3} \text{ А}} = \frac{2,62}{0,0757} \approx 34,61 \text{ Ом}\] 8. Для восьмой строки: \(U = 3,22\) В \(I_{пр} = 101,3\) мА \( = 101,3 \cdot 10^{-3}\) А \[R_s = \frac{3,22 \text{ В}}{101,3 \cdot 10^{-3} \text{ А}} = \frac{3,22}{0,1013} \approx 31,79 \text{ Ом}\] Теперь заполним таблицу полученными значениями:

№ п/п	U, В	Прямая характеристика		Обратная характеристика		K
		Iпр, мА	Rs, Ом	Iобр, мкА	Rs, кОм
1	0,12	0,54	222,22	20
2	0,48	2,15	223,26	22
3	0,88	5,6	157,14	25
4	1,18	19,8	59,60	27
5	1,86	43,4	42,86	32
6	2,24	59,6	37,58	35
7	2,62	75,7	34,61	38
8	3,22	101,3	31,79	42

Это и есть заполненная часть таблицы для статического сопротивления прямого тока.
