Решение задачи: Статическое сопротивление и коэффициент выпрямления диода

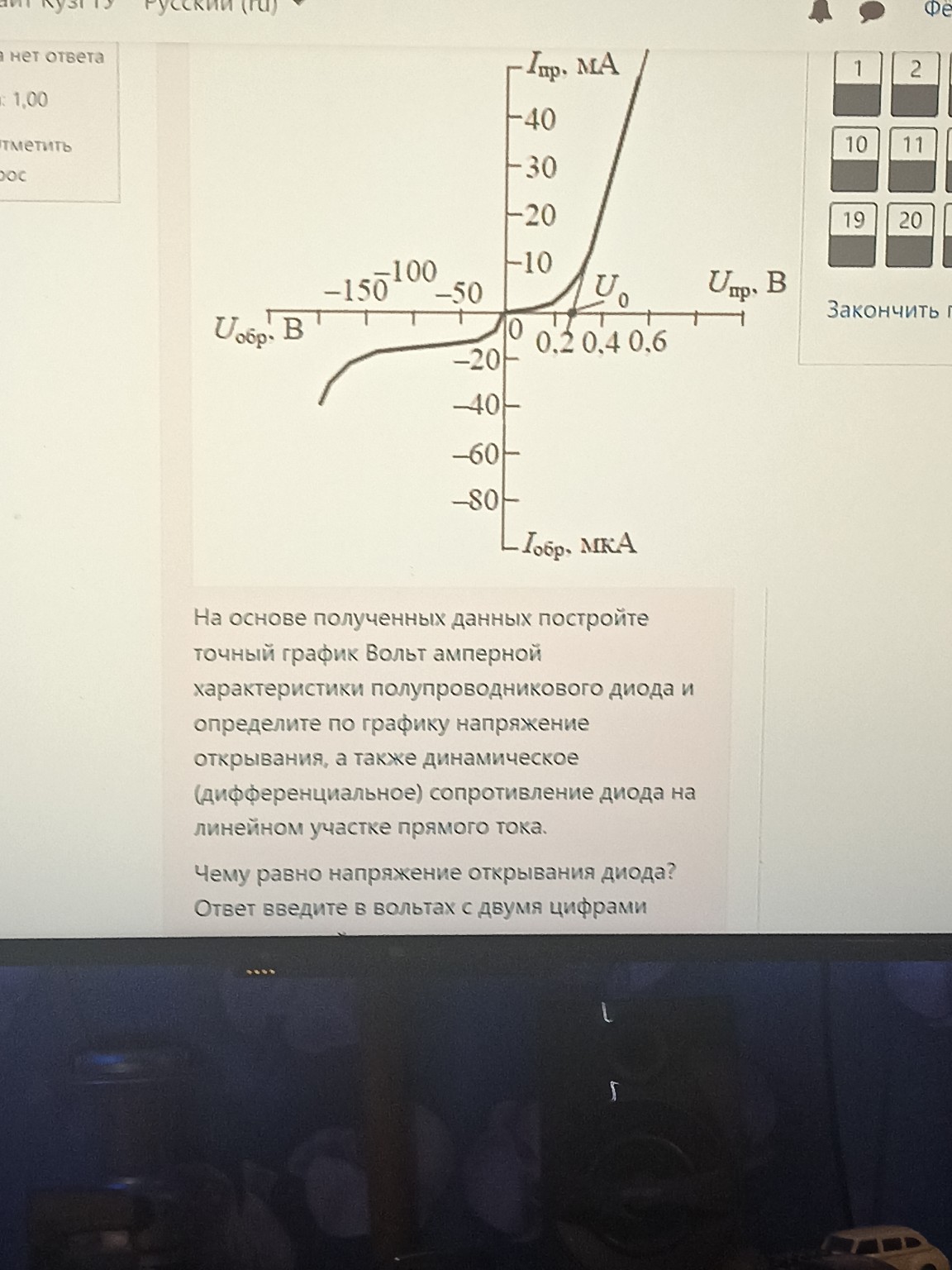

help_outlineУсловие задачи
Найти значение статического сопротивления прямого тока для всех значений Найти значение статического сопротивления обратного тока во всех значениях Найти значение коэффициента выпрямления для всех значений
lightbulbКраткий ответ
Напряжение открывания диода равно 0.3 В. Для решения задачи необходимо определить значения токов и напряжений на графике ВАХ.
Подробное решение
Хорошо, давайте ответим на вопросы, основываясь на предоставленном графике и данных.
Вопрос: Чему равно напряжение открывания диода? Ответ введите в вольтах с двумя цифрами.
Напряжение открывания диода (или пороговое напряжение, напряжение смещения) \(U_0\) - это напряжение, при котором диод начинает проводить ток в прямом направлении. На графике вольт-амперной характеристики (ВАХ) это точка, где прямая ветвь характеристики начинает резко подниматься вверх.
На предоставленном графике, напряжение открывания \(U_0\) обозначено на оси \(U_{пр}\) (прямое напряжение). Если внимательно посмотреть на график, то видно, что кривая прямого тока начинает заметно расти примерно при напряжении, которое находится между 0,2 В и 0,4 В. Точка \(U_0\) на графике явно указывает на значение 0,3 В.
Таким образом, напряжение открывания диода равно 0,3 В.
Ответ: 0,30
