Решение Билета №5: Вопрос 1 - Защита ВЛ-0,4 кВ

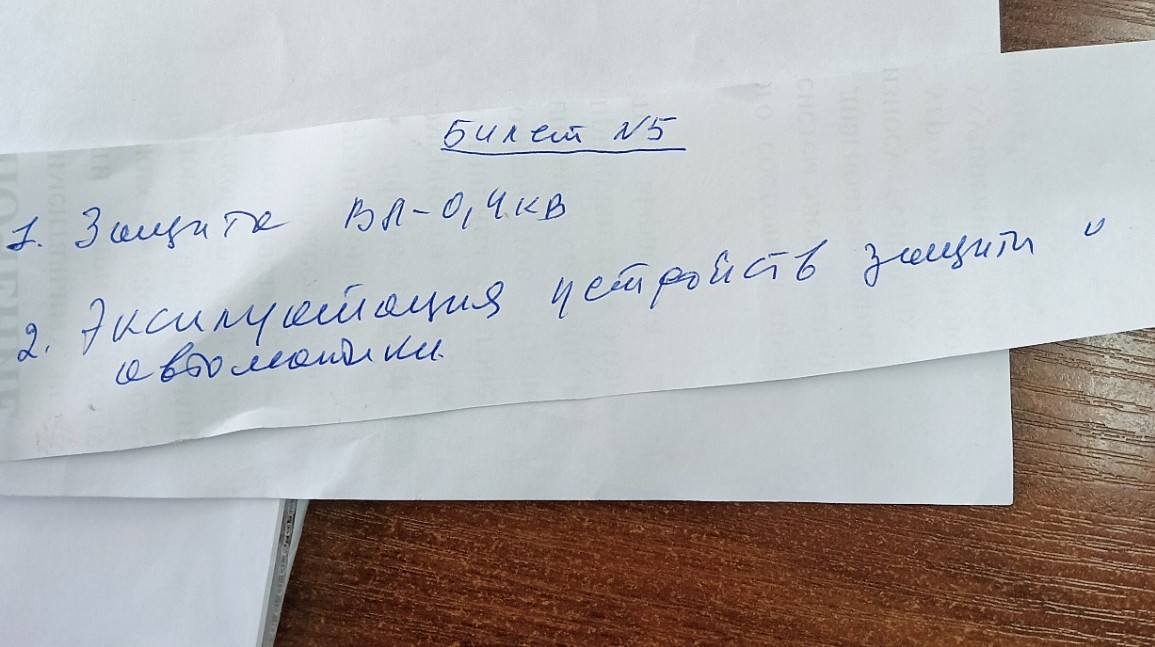

Билет №5 Вопрос 1. Защита ВЛ-0,4 кВ Воздушные линии (ВЛ) напряжением 0,4 кВ являются важнейшим звеном распределительных сетей, обеспечивающим электроснабжение конечных потребителей. Для обеспечения надежной и безопасной работы применяются следующие виды защит: 1. Защита от коротких замыканий (КЗ). Это основная защита, предназначенная для быстрого отключения поврежденного участка сети. В сетях 0,4 кВ для этих целей используются: - Автоматические выключатели с электромагнитными расцепителями. - Плавкие предохранители (ПН-2, ППН и др.). Условие надежного срабатывания защиты при однофазном КЗ на землю определяется током однофазного короткого замыкания \( I_{кз}^{(1)} \), который должен превышать ток уставки расцепителя или номинальный ток плавкой вставки с определенным коэффициентом чувствительности: \[ I_{кз}^{(1)} \ge k_{ч} \cdot I_{ном.авт} \] где \( k_{ч} \) — коэффициент чувствительности (обычно принимается равным 1,5 для автоматов и 3 для предохранителей). 2. Защита от перегрузок. Возникает при подключении потребителями мощности, превышающей расчетную. Реализуется с помощью тепловых расцепителей автоматических выключателей. 3. Защита от перенапряжений. Для защиты изоляции электроустановок и бытовых приборов от атмосферных (грозовых) и коммутационных перенапряжений на ВЛ-0,4 кВ устанавливаются: - Ограничители перенапряжений нелинейные (ОПН). - Разрядники (в старых схемах). Согласно ПУЭ, заземление крюков и изоляторов на опорах является обязательным элементом защиты. 4. Защита от косвенного прикосновения. В современных сетях с системой заземления TN-C-S или TN-S применяются устройства защитного отключения (УЗО), которые реагируют на дифференциальный ток утечки. Вопрос 2. Эксплуатация устройств защиты и автоматики Эксплуатация устройств релейной защиты и автоматики (РЗА) направлена на поддержание их в постоянной готовности к действию. Основные этапы эксплуатации включают: 1. Техническое обслуживание. Включает в себя: - Профилактический контроль (проводится раз в 1-3 года). - Профилактическое восстановление (полная проверка со вскрытием аппаратуры). - Тестовые проверки работоспособности. 2. Осмотры устройств. Дежурный персонал обязан регулярно проверять: - Целостность корпусов и отсутствие внешних повреждений. - Наличие пломб на реле и счетчиках. - Состояние сигнальных ламп и блинкеров (указателей срабатывания). - Отсутствие перегрева контактных соединений. 3. Работа с уставками. Изменение параметров срабатывания (уставок) защиты разрешается только на основании распоряжения службы РЗА. Все изменения фиксируются в специальном журнале релейной защиты. 4. Анализ срабатываний. Каждое действие защиты (как правильное, так и ложное) должно быть зафиксировано и проанализировано. При ложном срабатывании проводится внеочередная проверка устройства для выявления и устранения причин неисправности. В Российской Федерации эксплуатация электроустановок строго регламентируется Правилами технической эксплуатации электроустановок потребителей (ПТЭЭП) и Правилами устройства электроустановок (ПУЭ), что гарантирует высокий уровень энергетической безопасности страны.
