Хорошо, давайте выполним задание по вашим данным.
Решение:
1. Взять первые четыре буквы своей фамилии, перевести их в двоичный числовой код (используя таблицу кодировки ASCII).
* П (207) - 11001111
* А (192) - 11000000
* Х (213) - 11010101
* О (206) - 11001110
2. Соединить полученные байты в единое 32-х разрядное двоичное число и выполнить операцию цифрового кодирования для всех перечисленных ниже стандартов:
Объединенное 32-разрядное двоичное число:
11001111110000001101010111001110
* Избыточные коды (4B/5B)
1. Разделение на группы по 4 бита:
1100
1111
1100
0000
1101
0101
1100
1110

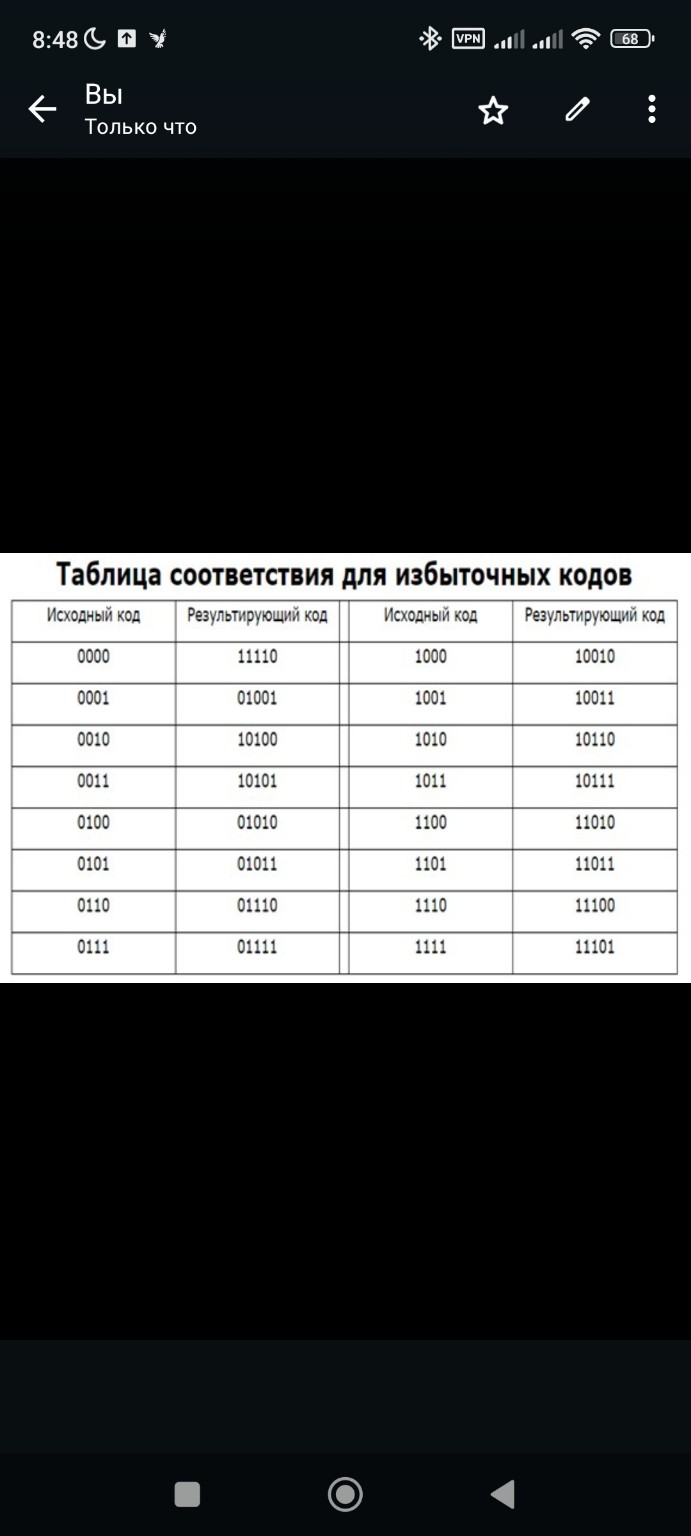

2. Поиск соответствующих 5-битных кодов (используя предоставленную таблицу соответствия для избыточных кодов):
| 4-битный код |
5-битный код |
| 1100 |
11010 |
| 1111 |
11101 |
| 1100 |
11010 |
| 0000 |
11110 |
| 1101 |
11011 |
| 0101 |
01011 |
| 1100 |
11010 |
| 1110 |
11100 |
3. Собираем итоговую последовательность:
Объединяем все найденные 5-битные коды в одну строку:
Двоичная последовательность 11001111110000001101010111001110 в избыточном коде 4B/5B преобразуется в:
110101110111010111101101101010111101011100
* Скремблирование двоичного кода 11001111110000001101010111001110
Для скремблирования будем использовать полином \(x^5 + x^3 + 1\), что соответствует обратной связи от 3-го и 5-го битов.
Формула для скремблирования: \(B_i = A_i \oplus B_{i-3} \oplus B_{i-5}\), где \(A_i\) - исходный бит, \(B_i\) - скремблированный бит, \(\oplus\) - операция исключающего ИЛИ (XOR).
Предполагаем, что начальные значения \(B_{i-3}\) и \(B_{i-5}\) равны 0, если индекс меньше 1.
| Индекс (i) |
\(A_i\) |
\(B_{i-3}\) |
\(B_{i-5}\) |
\(B_i = A_i \oplus B_{i-3} \oplus B_{i-5}\) |
| 1 |
1 |
0 |
0 |
1 |
| 2 |
1 |
0 |
0 |
1 |
| 3 |
0 |
0 |
0 |
0 |
| 4 |
0 |
1 |
0 |
1 |
| 5 |
1 |
1 |
0 |
0 |
| 6 |
1 |
0 |
1 |
1 |
| 7 |
1 |
1 |
1 |
1 |
| 8 |
1 |
0 |
0 |
1 |
| 9 |
1 |
1 |
0 |
0 |
| 10 |
1 |
1 |
1 |
1 |
| 11 |
0 |
1 |
1 |
0 |
| 12 |
0 |
0 |
1 |
1 |
| 13 |
0 |
0 |
0 |
0 |
| 14 |
0 |
1 |
1 |
1 |
| 15 |
0 |
1 |
0 |
1 |
| 16 |
0 |
0 |
1 |
1 |
| 17 |
1 |
1 |
1 |
1 |
| 18 |
1 |
1 |
1 |
1 |
| 19 |
0 |
1 |
1 |
0 |
| 20 |
1 |
1 |
1 |
1 |
| 21 |
0 |
0 |
1 |
1 |
| 22 |
1 |
1 |
1 |
1 |
| 23 |
0 |
0 |
1 |
1 |
| 24 |
1 |
1 |
1 |
1 |
| 25 |
1 |
1 |
1 |
1 |
| 26 |
1 |
1 |
1 |
1 |
| 27 |
0 |
1 |
1 |
0 |
| 28 |
0 |
1 |
1 |
1 |
| 29 |
1 |
1 |
1 |
1 |
| 30 |
1 |
1 |
1 |
1 |
| 31 |
1 |
0 |
1 |
0 |
| 32 |
0 |
1 |
1 |
0 |
Скремблированный код: 11010111101001011110111111011100
* Дескремблирование двоичного кода 11010111101001011110111111011100
Для дескремблирования используется та же формула, но с перестановкой: \(C_i = B_i \oplus C_{i-3} \oplus C_{i-5}\), где \(B_i\) - скремблированный бит, \(C_i\) - дескремблированный бит.
Предполагаем, что начальные значения \(C_{i-3}\) и \(C_{i-5}\) равны 0, если индекс меньше 1.
| Индекс (i) |
\(B_i\) |
\(C_{i-3}\) |
\(C_{i-5}\) |
\(C_i = B_i \oplus C_{i-3} \oplus C_{i-5}\) |
| 1 |
1 |
0 |
0 |
1 |
| 2 |
1 |
0 |
0 |
1 |
| 3 |
0 |
0 |
0 |
0 |
| 4 |
1 |
1 |
0 |
0 |
| 5 |
0 |
1 |
0 |
1 |
| 6 |
1 |
0 |
1 |
0 |
| 7 |
1 |
0 |
1 |
0 |
| 8 |
1 |
0 |
0 |
1 |
| 9 |
0 |
0 |
1 |
1 |
| 10 |
1 |
0 |
0 |
1 |
| 11 |
0 |
1 |
1 |
0 |
| 12 |
0 |
1 |
1 |
0 |
| 13 |
1 |
1 |
1 |
1 |
| 14 |
1 |
1 |
1 |
1 |
| 15 |
1 |
0 |
1 |
0 |
| 16 |
1 |
1 |
1 |
1 |
| 17 |
1 |
1 |
1 |
1 |
| 18 |
1 |
1 |
1 |
1 |
| 19 |
1 |
1 |
0 |
0 |
| 20 |
1 |
1 |
1 |
1 |
| 21 |
1 |
1 |
1 |
1 |
| 22 |
1 |
1 |
1 |
1 |
| 23 |
0 |
1 |
1 |
0 |
| 24 |
1 |
1 |
1 |
1 |
| 25 |
1 |
1 |
1 |
1 |
| 26 |
1 |
1 |
1 |
1 |
| 27 |
0 |
0 |
1 |
1 |
| 28 |
1 |
1 |
1 |
1 |
| 29 |
1 |
1 |
1 |
1 |
| 30 |
1 |
1 |
1 |
1 |
| 31 |
0 |
1 |
1 |
0 |
| 32 |
0 |
1 |
1 |
0 |
Дескремблированный код: 11001111110000001101010111001110
Как видим, дескремблированный код полностью совпадает с исходным 32-разрядным двоичным числом, что подтверждает корректность процесса.
3. Сделать вывод об эффективности этих методов.
Вывод:
В ходе выполнения работы были изучены и применены методы логического кодирования данных: избыточные коды (4B/5B) и скремблирование/дескремблирование.
* Избыточные коды (4B/5B): Этот метод увеличивает количество передаваемых битов (из 4 бит исходных данных формируется 5 бит кодированных данных). Основное назначение 4B/5B кодирования — обеспечение синхронизации при передаче данных и предотвращение длинных последовательностей нулей или единиц, которые могут привести к потере синхронизации. Также он позволяет обнаруживать некоторые ошибки. Эффективность заключается в повышении надежности передачи данных за счет избыточности, но при этом увеличивается пропускная способность канала, так как передается больше битов.
* Скремблирование и дескремблирование: Скремблирование изменяет исходную последовательность битов таким образом, чтобы она стала более случайной. Это помогает избежать длинных последовательностей одинаковых битов, которые могут вызвать проблемы с синхронизацией, а также уменьшает спектральную плотность сигнала, что важно для электромагнитной совместимости. Дескремблирование восстанавливает исходную последовательность. Эффективность этого метода заключается в улучшении характеристик передаваемого сигнала без увеличения количества передаваемых битов (то есть без добавления избыточности в объеме данных). Однако скремблирование не обеспечивает обнаружение или исправление ошибок.
В целом, оба метода являются эффективными для своих конкретных задач в области передачи данных. 4B/5B коды используются для обеспечения синхронизации и базового обнаружения ошибок, а скремблирование — для улучшения спектральных характеристик сигнала и предотвращения потери синхронизации при передаче.
