Хорошо, давайте выполним задание по вашим данным.
Решение:
1. Взять первые четыре буквы своей фамилии, перевести их в двоичный числовой код (используя таблицу кодировки ASCII).
* П (207) - 11001111
* А (192) - 11000000
* Х (213) - 11010101
* О (206) - 11001110
2. Соединить полученные байты в единое 32-х разрядное двоичное число и выполнить операцию цифрового кодирования для всех перечисленных ниже стандартов:
Объединенное 32-разрядное двоичное число:
11001111110000001101010111001110
o Избыточные коды (4B/5B)
1. Разделение на группы по 4 бита:
1100
1111
1100
0000
1101
0101
1100
1110

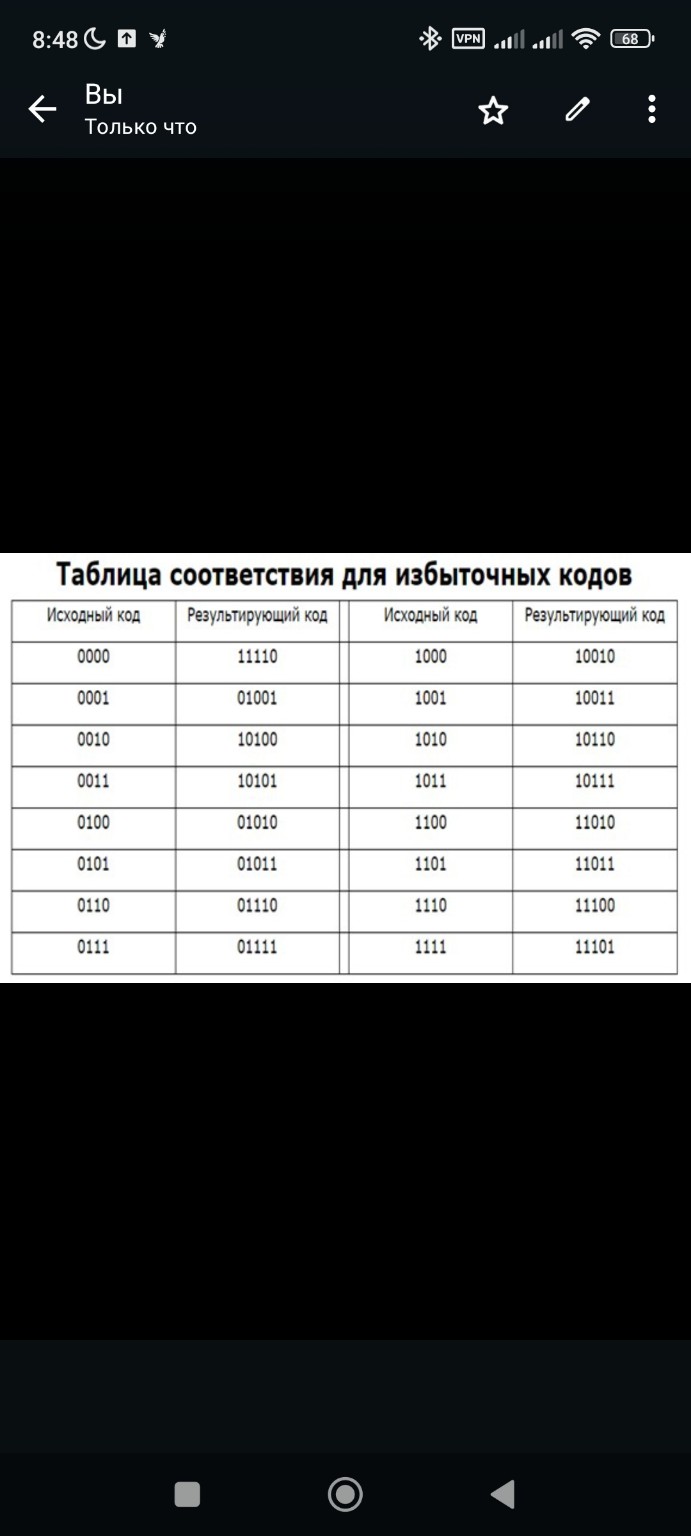

2. Поиск соответствующих 5-битных кодов (используя предоставленную таблицу):
| 4-битный код |
5-битный код |
| 1100 |
11010 |
| 1111 |
11101 |
| 1100 |
11010 |
| 0000 |
11110 |
| 1101 |
11011 |
| 0101 |
01011 |
| 1100 |
11010 |
| 1110 |
11100 |
3. Собираем итоговую последовательность:
Объединяем все найденные 5-битные коды в одну строку:
Двоичная последовательность 11001111110000001101010111001110 в избыточном коде 4B/5B преобразуется в 110101110111010111101101101010111101011100
o Скремблирование и дескремблирование.
Используем полином скремблера \(x^5 + x^3 + 1\). Это означает, что выходной бит \(B_i\) вычисляется как \(A_i \oplus B_{i-3} \oplus B_{i-5}\), где \(A_i\) - входной бит, а \(B_{i-3}\) и \(B_{i-5}\) - ранее сгенерированные выходные биты. Для первых битов, где индексы \(i-3\) или \(i-5\) отрицательны, будем считать соответствующие значения равными 0.
Исходный код (A): 11001111110000001101010111001110
Скремблирование:
| i |
\(A_i\) |
\(B_{i-3}\) |
\(B_{i-5}\) |
\(B_i = A_i \oplus B_{i-3} \oplus B_{i-5}\) |
| 1 |
1 |
0 |
0 |
1 |
| 2 |
1 |
0 |
0 |
1 |
| 3 |
0 |
0 |
0 |
0 |
| 4 |
0 |
1 |
0 |
1 |
| 5 |
1 |
1 |
0 |
0 |
| 6 |
1 |
0 |
1 |
0 |
| 7 |
1 |
1 |
1 |
1 |
| 8 |
1 |
0 |
0 |
1 |
| 9 |
1 |
0 |
0 |
1 |
| 10 |
1 |
1 |
0 |
0 |
| 11 |
0 |
1 |
0 |
1 |
| 12 |
0 |
1 |
1 |
0 |
| 13 |
0 |
0 |
1 |
1 |
| 14 |
0 |
0 |
0 |
0 |
| 15 |
0 |
1 |
0 |
1 |
| 16 |
0 |
1 |
1 |
0 |
| 17 |
1 |
1 |
1 |
1 |
| 18 |
1 |
0 |
0 |
1 |
| 19 |
0 |
1 |
1 |
0 |
| 20 |
1 |
0 |
1 |
0 |
| 21 |
0 |
1 |
1 |
0 |
| 22 |
1 |
0 |
1 |
0 |
| 23 |
0 |
0 |
0 |
0 |
| 24 |
1 |
0 |
0 |
1 |
| 25 |
1 |
0 |
0 |
1 |
| 26 |
1 |
0 |
0 |
1 |
| 27 |
1 |
1 |
0 |
0 |
| 28 |
0 |
1 |
0 |
1 |
| 29 |
1 |
1 |
1 |
1 |
| 30 |
1 |
0 |
1 |
0 |
| 31 |
1 |
1 |
1 |
1 |
| 32 |
0 |
1 |
1 |
0 |
Скремблированный код: 11010011101010101110100111011110
Дескремблирование:
Для дескремблирования используется тот же полином. Выходной бит \(C_i\) (восстановленный исходный бит) вычисляется как \(B_i \oplus C_{i-3} \oplus C_{i-5}\).
Скремблированный код (B): 11010011101010101110100111011110
| i |
\(B_i\) |
\(C_{i-3}\) |
\(C_{i-5}\) |
\(C_i = B_i \oplus C_{i-3} \oplus C_{i-5}\) |
| 1 |
1 |
0 |
0 |
1 |
| 2 |
1 |
0 |
0 |
1 |
| 3 |
0 |
0 |
0 |
0 |
| 4 |
1 |
1 |
0 |
0 |
| 5 |
0 |
1 |
0 |
1 |
| 6 |
0 |
0 |
1 |
1 |
| 7 |
1 |
0 |
1 |
1 |
| 8 |
1 |
1 |
0 |
0 |
| 9 |
1 |
1 |
1 |
1 |
| 10 |
0 |
0 |
0 |
0 |
| 11 |
1 |
1 |
1 |
1 |
| 12 |
0 |
0 |
0 |
0 |
| 13 |
1 |
1 |
1 |
1 |
| 14 |
0 |
0 |
0 |
0 |
| 15 |
1 |
1 |
1 |
1 |
| 16 |
0 |
0 |
0 |
0 |
| 17 |
1 |
1 |
1 |
1 |
| 18 |
1 |
0 |
1 |
0 |
| 19 |
0 |
1 |
1 |
0 |
| 20 |
0 |
1 |
1 |
0 |
| 21 |
0 |
1 |
1 |
0 |
| 22 |
1 |
0 |
1 |
1 |
| 23 |
0 |
0 |
1 |
1 |
| 24 |
1 |
0 |
0 |
1 |
| 25 |
1 |
1 |
0 |
0 |
| 26 |
1 |
1 |
1 |
1 |
| 27 |
0 |
1 |
1 |
1 |
| 28 |
1 |
0 |
0 |
1 |
| 29 |
1 |
1 |
1 |
1 |
| 30 |
0 |
1 |
1 |
0 |
| 31 |
1 |
1 |
1 |
1 |
| 32 |
0 |
1 |
1 |
0 |
Дескремблированный код: 11001111110000001101010111001110
Как видно, дескремблированный код полностью совпадает с исходным кодом.
3. Сделать вывод об эффективности этих методов.
Вывод:
В ходе выполнения работы были изучены и применены методы логического кодирования данных: избыточные коды (4B/5B) и скремблирование/дескремблирование.
* Избыточные коды (4B/5B): Этот метод увеличивает длину исходной последовательности (в данном случае, 32 бита превратились в 40 бит). Основное назначение 4B/5B кодирования — обеспечение синхронизации при передаче данных и предотвращение длинных последовательностей нулей или единиц, которые могут вызвать потерю синхронизации. Добавление избыточных битов также позволяет обнаруживать некоторые типы ошибок. Однако, за счет увеличения длины кода, снижается эффективная скорость передачи данных.
* Скремблирование и дескремблирование: Скремблирование преобразует исходную последовательность данных в псевдослучайную последовательность, что также помогает в синхронизации и распределении энергии сигнала по спектру. Это предотвращает появление длинных последовательностей одинаковых битов, которые могут быть проблематичны для некоторых систем передачи. Дескремблирование успешно восстанавливает исходные данные, что подтверждает корректность работы алгоритма. Скремблирование не увеличивает длину кода, что является его преимуществом по сравнению с избыточными кодами в плане эффективности использования пропускной способности.
В целом, оба метода являются эффективными инструментами для улучшения качества передачи данных в различных аспектах. Избыточные коды (4B/5B) полезны для обеспечения синхронизации и обнаружения ошибок за счет увеличения длины сообщения. Скремблирование эффективно для формирования спектра сигнала и предотвращения потери синхронизации без увеличения объема данных. Выбор конкретного метода зависит от требований к системе передачи, таких как необходимость обнаружения ошибок, требования к синхронизации и доступная пропускная способность.
