Решение: Что означают обозначения ЭВ и ВД на схеме розеток?

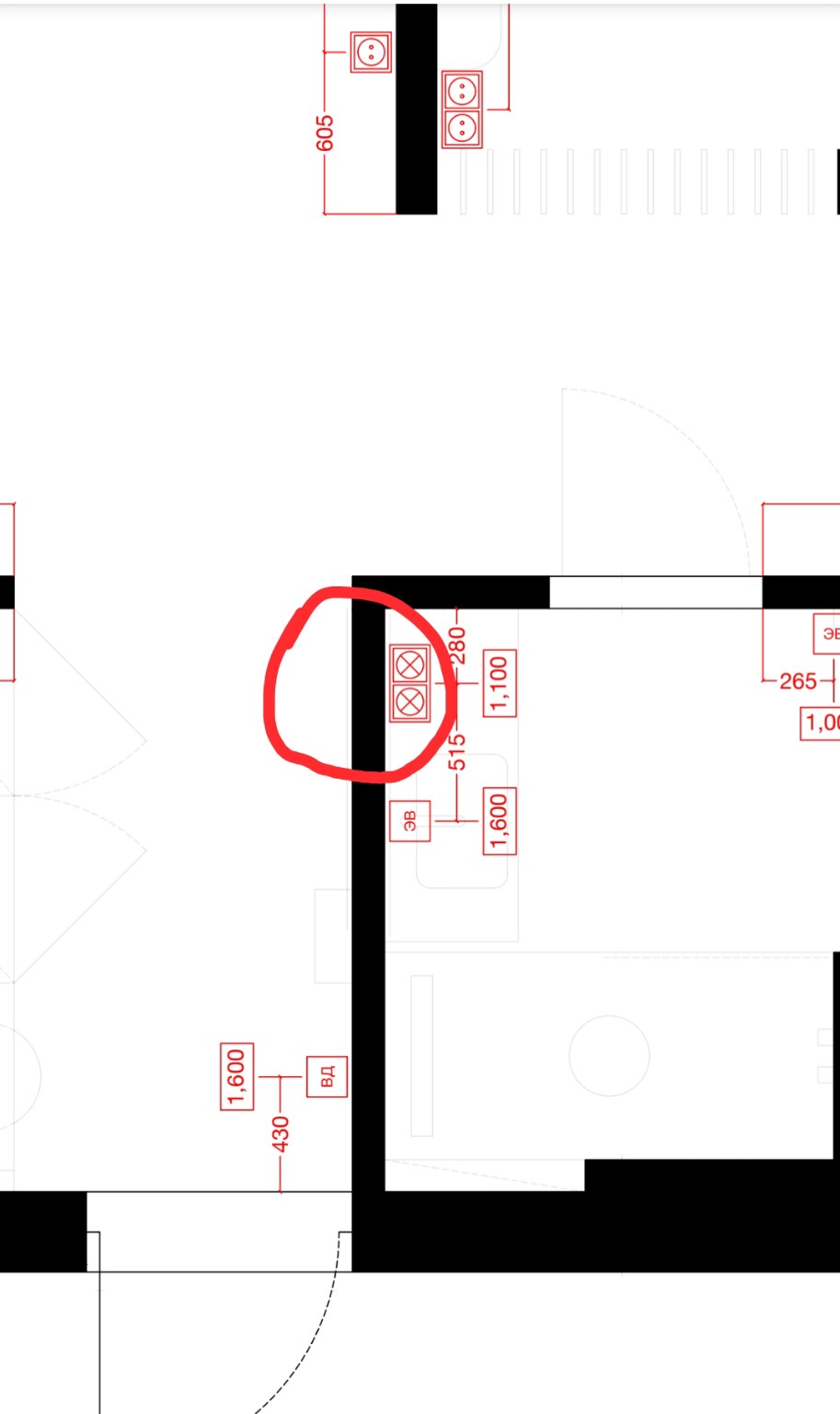

Mana rasmda ko'rsatilgan elektr chizmasi bo'yicha savollaringizga javoblar: 1. Qizil aylana ichidagi belgi: Bu belgi ikki klavishli (ikki qutbli) yoritgich kalitini (выключатель) anglatadi. Odatda doira ichidagi "X" shakli yoritish nuqtasini bildirsa, devordagi bu kabi belgi chiroqlarni yoqib-o'chirish moslamasini bildiradi. Berilgan rasmda u xonaga kirish qismida, eshik yonida joylashgan bo'lib, xonadagi chiroqlarni boshqarish uchun xizmat qiladi. 2. "ЭВ" va "ВД" belgilari: Bular elektr jihozlarining qisqartma nomlari hisoblanadi: - "ЭВ" (Электрическая вытяжка) — Elektr havo so'rgich (vityajka). Oshxona yoki yuvinish xonasida havoni tozalash yoki namlikni chiqarib yuborish uchun o'rnatiladi. - "ВД" (Видеодомофон) — Videodomofon. Bu qurilma bino darvozasi yoki eshigi oldidagi odamni ko'rish va u bilan muloqot qilish, eshikni masofadan ochish uchun xizmat qiladi. --- Ниже приведены ответы на ваши вопросы по электрической схеме на русском языке: 1. Обозначение в красном круге: Этот символ обозначает двухклавишный выключатель освещения. На строительных чертежах такое графическое изображение рядом с дверным проемом указывает на место установки механизма для включения и выключения света в помещении. 2. Обозначения "ЭВ" и "ВД": Это аббревиатуры для конкретных электрических выводов или приборов: - "ЭВ" (Электрическая вытяжка) — Электрическая вытяжка. Предназначена для принудительной вентиляции воздуха (например, над кухонной плитой или в санузле). - "ВД" (Видеодомофон) — Видеодомофон. Это точка подключения монитора домофона, который позволяет видеть посетителя, общаться с ним и дистанционно открывать замок входной двери. Для удобства записи в тетрадь: \[ \text{ЭВ} = \text{Электрическая вытяжка (Электр ҳаво сўргич)} \] \[ \text{ВД} = \text{Видеодомофон} \] \[ \text{Круг с крестом на стене} = \text{Выключатель (Калит/Ўчиргич)} \]
