Решение задачи по логике: элементы И и Исключающее ИЛИ (XOR)

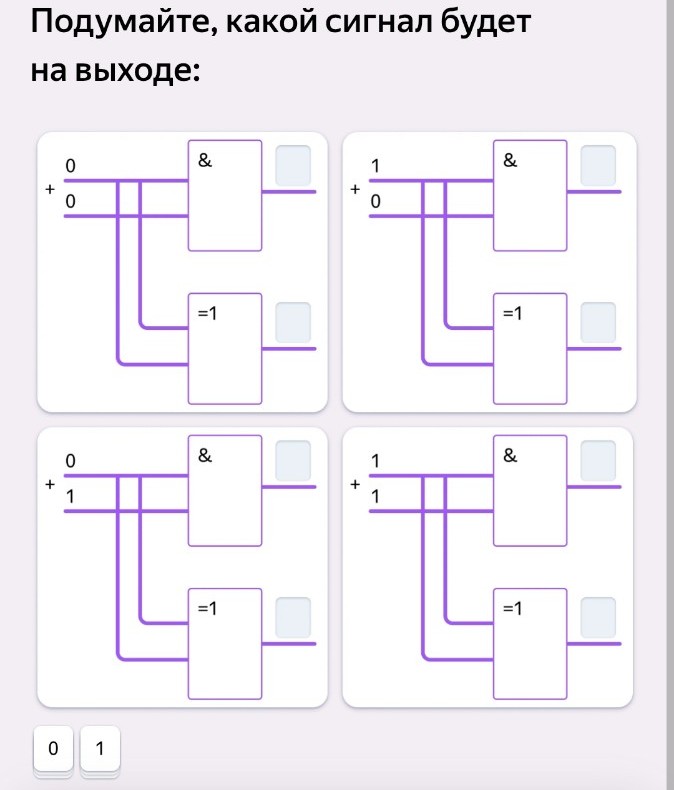

Для решения данной задачи необходимо понимать работу логических элементов. На схемах представлены два типа элементов: 1. Элемент «&» (Конъюнкция, логическое И). Результат равен 1 только тогда, когда на обоих входах единицы. \[ A \land B = C \] 2. Элемент «=1» (Исключающее ИЛИ, XOR). Результат равен 1, если сигналы на входах разные, и равен 0, если сигналы одинаковые. \[ A \oplus B = C \] Ниже приведены ответы для каждого из четырех блоков: Первый блок (слева сверху): Входы: 0 и 0. Верхний выход (&): \( 0 \land 0 = 0 \) Нижний выход (=1): \( 0 \oplus 0 = 0 \) Второй блок (справа сверху): Входы: 1 и 0. Верхний выход (&): \( 1 \land 0 = 0 \) Нижний выход (=1): \( 1 \oplus 0 = 1 \) Третий блок (слева снизу): Входы: 0 и 1. Верхний выход (&): \( 0 \land 1 = 0 \) Нижний выход (=1): \( 0 \oplus 1 = 1 \) Четвертый блок (справа снизу): Входы: 1 и 1. Верхний выход (&): \( 1 \land 1 = 1 \) Нижний выход (=1): \( 1 \oplus 1 = 0 \) Краткая запись для тетради: 1. (0, 0) -> & = 0, =1 = 0 2. (1, 0) -> & = 0, =1 = 1 3. (0, 1) -> & = 0, =1 = 1 4. (1, 1) -> & = 1, =1 = 0
