Что обозначают буквы на чертеже? Решение

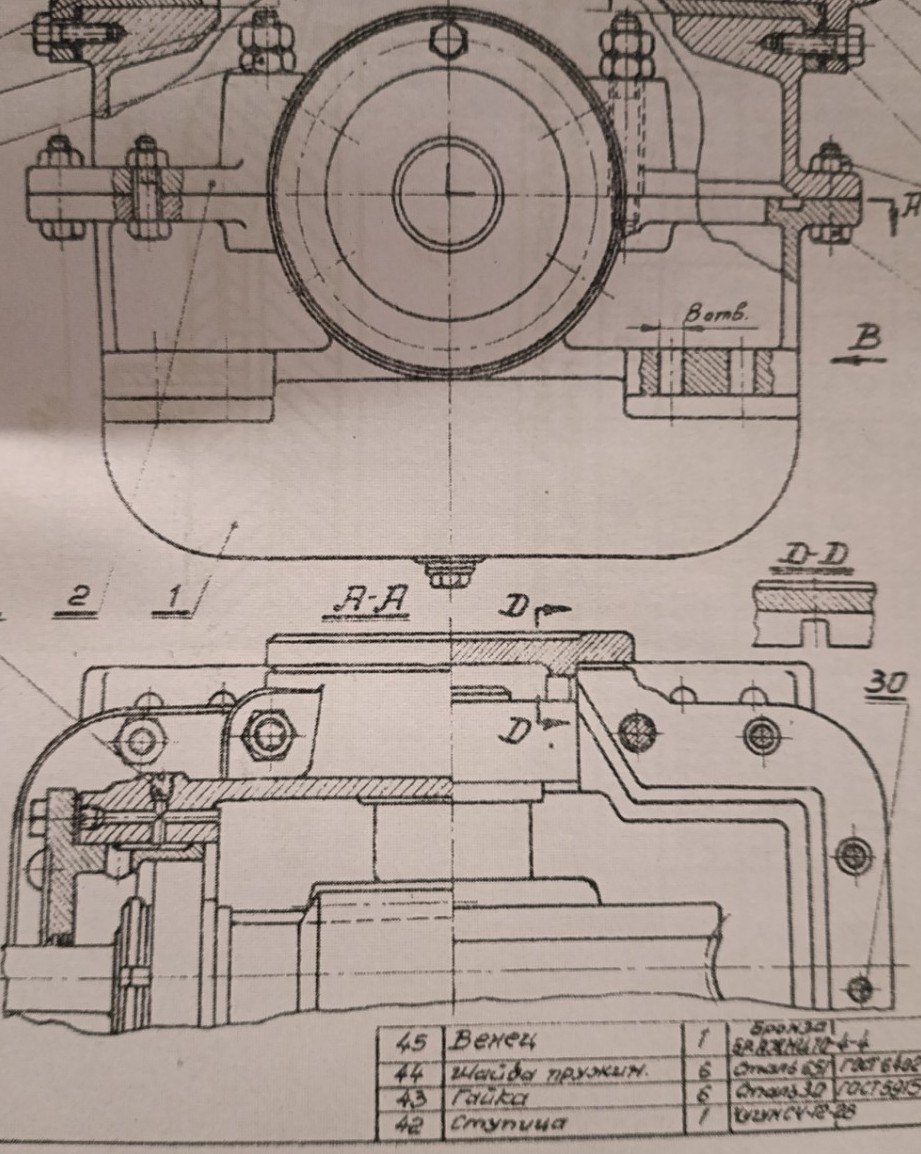

На представленном чертеже буквенные обозначения используются для идентификации различных видов, разрезов и конструктивных элементов детали. Ниже приведено описание того, что обозначают конкретные буквы на данном чертеже: 1. Буквы А-А: Обозначают линию разреза (сечения). На чертеже мы видим горизонтальную плоскость, по которой произведен разрез корпуса. Вид, расположенный ниже, показывает внутреннее устройство узла именно по этой плоскости. Это позволяет увидеть сопряжение деталей внутри корпуса, таких как ступица и венец. 2. Буквы D-D: Обозначают дополнительный разрез или выносной элемент. Стрелки рядом с буквами указывают направление взгляда. На чертеже справа внизу показано сечение D-D, которое демонстрирует профиль конкретного участка детали (вероятно, паза или выступа), который не виден на основных видах. 3. Буква B: Обозначает вид по направлению стрелки. Это дополнительный вид сбоку, который позволяет рассмотреть форму детали с торца. 4. Надпись "8 отв.": Буква в данном контексте является сокращением слова "отверстий". Это указывает на то, что в детали имеется 8 одинаковых конструктивных отверстий (например, для болтового соединения крышки и корпуса). 5. Обозначения в спецификации (таблице): В нижней части чертежа видна таблица (спецификация), где буквами и цифрами указаны марки материалов. Например: - БрАЖН 10-4-4 — марка бронзы для детали "Венец" (поз. 45). - Ст30 — марка стали для детали "Гайка" (поз. 43). - СЧ 12-28 — марка серого чугуна для детали "Ступица" (поз. 42). Эти обозначения выполнены в соответствии с государственными стандартами (ГОСТ), которые традиционно применяются в отечественном инженерном деле и обеспечивают высокую точность и надежность производства.
