Задача:

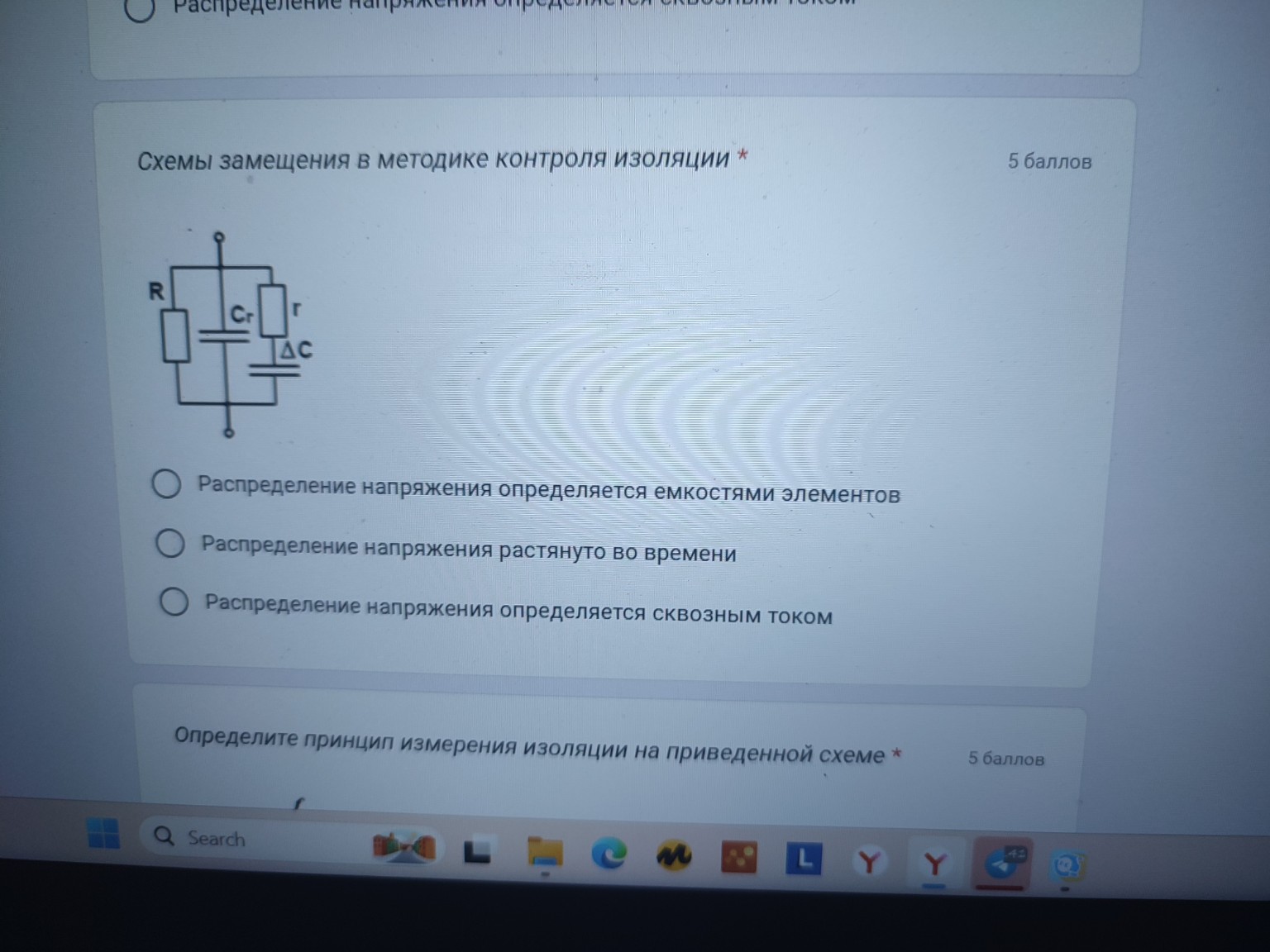

Схемы замещения в методике контроля изоляции. (На изображении представлена схема замещения, состоящая из параллельно соединенных резистора \(R\) и конденсатора \(C_r\), а также последовательно с ними соединенного конденсатора \(\Delta C\), который также параллелен резистору \(r\).)Варианты ответов:
- Распределение напряжения определяется емкостями элементов
- Распределение напряжения растянуто во времени
- Распределение напряжения определяется сквозным током
Решение:
Представленная схема замещения является моделью изоляции, которая учитывает как активные (резистивные), так и реактивные (емкостные) свойства материала. * \(R\) - сопротивление изоляции (активные потери). * \(C_r\) - геометрическая емкость изоляции. * \(r\) и \(\Delta C\) - элементы, которые часто используются для моделирования диэлектрических потерь и процессов поляризации в изоляции, особенно при переменном токе или при переходных процессах. \(\Delta C\) может представлять дополнительную емкость, связанную с поляризацией.Анализ вариантов ответов:
1. **"Распределение напряжения определяется емкостями элементов"** * В цепях переменного тока, особенно при наличии емкостей, распределение напряжения между элементами (например, между слоями изоляции или между различными участками изоляционной конструкции) сильно зависит от их емкостных сопротивлений (реактивных сопротивлений). Чем меньше емкость, тем больше на ней падает напряжение при последовательном соединении. В данной схеме, при подаче переменного напряжения, токи будут протекать через емкости, и падение напряжения на них будет определяться их реактивным сопротивлением \(X_C = \frac{1}{\omega C}\). Таким образом, емкости играют ключевую роль в распределении напряжения. 2. **"Распределение напряжения растянуто во времени"** * Этот вариант относится к переходным процессам, когда напряжение или ток изменяются со временем (например, при включении или выключении). В таких случаях, из-за наличия емкостей и индуктивностей, процессы установления напряжения и тока не происходят мгновенно, а "растянуты" во времени. Это также является характеристикой цепей с емкостями, но формулировка "распределение напряжения определяется емкостями элементов" более точно описывает *причину* этого растяжения и сам механизм распределения. 3. **"Распределение напряжения определяется сквозным током"** * Сквозной ток - это ток, который протекает через изоляцию. Хотя ток, безусловно, связан с распределением напряжения (по закону Ома), формулировка "распределение напряжения определяется сквозным током" не является наиболее точной для описания *принципа* распределения напряжения в цепях с емкостями. Скорее, наоборот, распределение напряжения определяет сквозной ток.Выбор наиболее точного ответа:
В схемах замещения изоляции, особенно при воздействии переменного напряжения, емкостные свойства играют доминирующую роль в распределении электрического поля и напряжения. Различные участки изоляции имеют разные емкости, и именно эти емкости определяют, как будет распределяться напряжение по изоляционной конструкции. Это особенно важно для многослойной изоляции или изоляции сложной формы. Вариант 1 наиболее точно описывает фундаментальный принцип распределения напряжения в схемах, содержащих емкостные элементы, что характерно для методик контроля изоляции. Вариант 2 описывает следствие наличия емкостей (переходные процессы), но не сам принцип распределения напряжения в установившемся режиме. Вариант 3 является менее точным, так как ток является следствием приложенного напряжения и свойств цепи, а не определяющим фактором распределения напряжения в данном контексте.Окончательный ответ:
Правильный вариант ответа:**1. Распределение напряжения определяется емкостями элементов.**
