Задача:

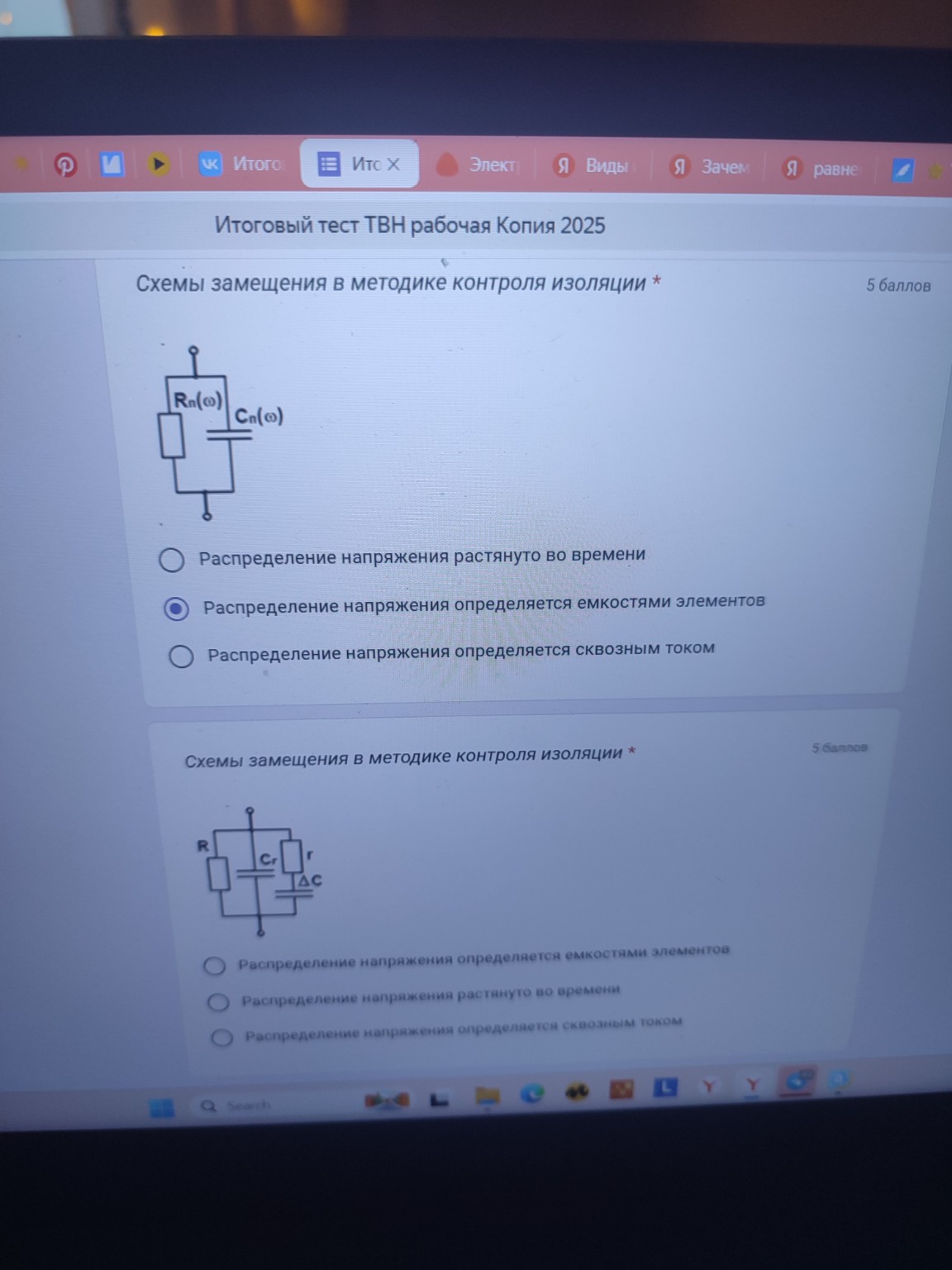

Схемы замещения в методике контроля изоляции. (На изображении представлена схема замещения, состоящая из параллельно соединенных резистора \(R_n(\omega)\) и конденсатора \(C_n(\omega)\). Индексы \(n\) и \(\omega\) указывают на зависимость от номера элемента или частоты.)Варианты ответов:
- Распределение напряжения растянуто во времени
- Распределение напряжения определяется емкостями элементов
- Распределение напряжения определяется сквозным током
Решение:
Представленная схема замещения, состоящая из параллельно соединенных резистора \(R_n(\omega)\) и конденсатора \(C_n(\omega)\), является базовой моделью для описания свойств диэлектрика (изоляции) на определенной частоте \(\omega\). * \(R_n(\omega)\) - это эквивалентное сопротивление потерь изоляции на данной частоте. Оно учитывает активные потери в диэлектрике. * \(C_n(\omega)\) - это эквивалентная емкость изоляции на данной частоте. Она учитывает способность диэлектрика накапливать электрический заряд. Зависимость от частоты \(\omega\) (угловой частоты) указывает на то, что свойства изоляции могут меняться в зависимости от частоты приложенного напряжения.Анализ вариантов ответов:
1. **"Распределение напряжения растянуто во времени"** * Этот вариант относится к переходным процессам, которые возникают при изменении напряжения или тока в цепи. Наличие емкости \(C_n(\omega)\) действительно приводит к тому, что процессы установления напряжения и тока не происходят мгновенно, а имеют определенную временную задержку. Это явление называется "растянутостью во времени" или инерционностью. 2. **"Распределение напряжения определяется емкостями элементов"** * В цепях переменного тока, особенно при наличии нескольких последовательно или параллельно соединенных элементов, распределение напряжения между ними зависит от их импедансов. Импеданс емкости \(Z_C = \frac{1}{j\omega C}\). Если в схеме есть несколько таких параллельных RC-цепочек, соединенных последовательно, то распределение напряжения между ними будет зависеть от их эквивалентных емкостей и сопротивлений. Однако, в данной конкретной схеме показана *одна* параллельная RC-цепочка. Если эта цепочка является частью более сложной схемы (например, многослойной изоляции), то распределение напряжения между такими цепочками будет зависеть от их емкостей. 3. **"Распределение напряжения определяется сквозным током"** * Сквозной ток - это ток, протекающий через изоляцию. Распределение напряжения и сквозной ток взаимосвязаны (по закону Ома для переменного тока: \(U = I \cdot Z\), где \(Z\) - импеданс). Однако, говорить, что распределение напряжения *определяется* сквозным током, не совсем корректно. Скорее, сквозной ток определяется приложенным напряжением и импедансом цепи, который, в свою очередь, зависит от емкостей и сопротивлений.Выбор наиболее точного ответа:
Рассматривая данную схему замещения, которая моделирует диэлектрик, важно понимать, что диэлектрики обладают инерционностью. При подаче напряжения на диэлектрик, процессы поляризации и проводимости не устанавливаются мгновенно. Это приводит к тому, что ток и напряжение в цепи изменяются со временем, то есть процессы "растянуты во времени". Наличие емкости \(C_n(\omega)\) в схеме замещения прямо указывает на эту инерционность. Хотя емкости, безусловно, влияют на распределение напряжения, вариант 1 ("Распределение напряжения растянуто во времени") более точно описывает *поведение* напряжения и тока в такой схеме замещения изоляции, особенно в контексте переходных процессов и диэлектрических потерь, которые часто исследуются в методиках контроля изоляции. Это свойство является одним из ключевых при анализе изоляции, например, при измерении токов абсорбции/деабсорбции.Окончательный ответ:
Правильный вариант ответа:**1. Распределение напряжения растянуто во времени.**
