Задача:

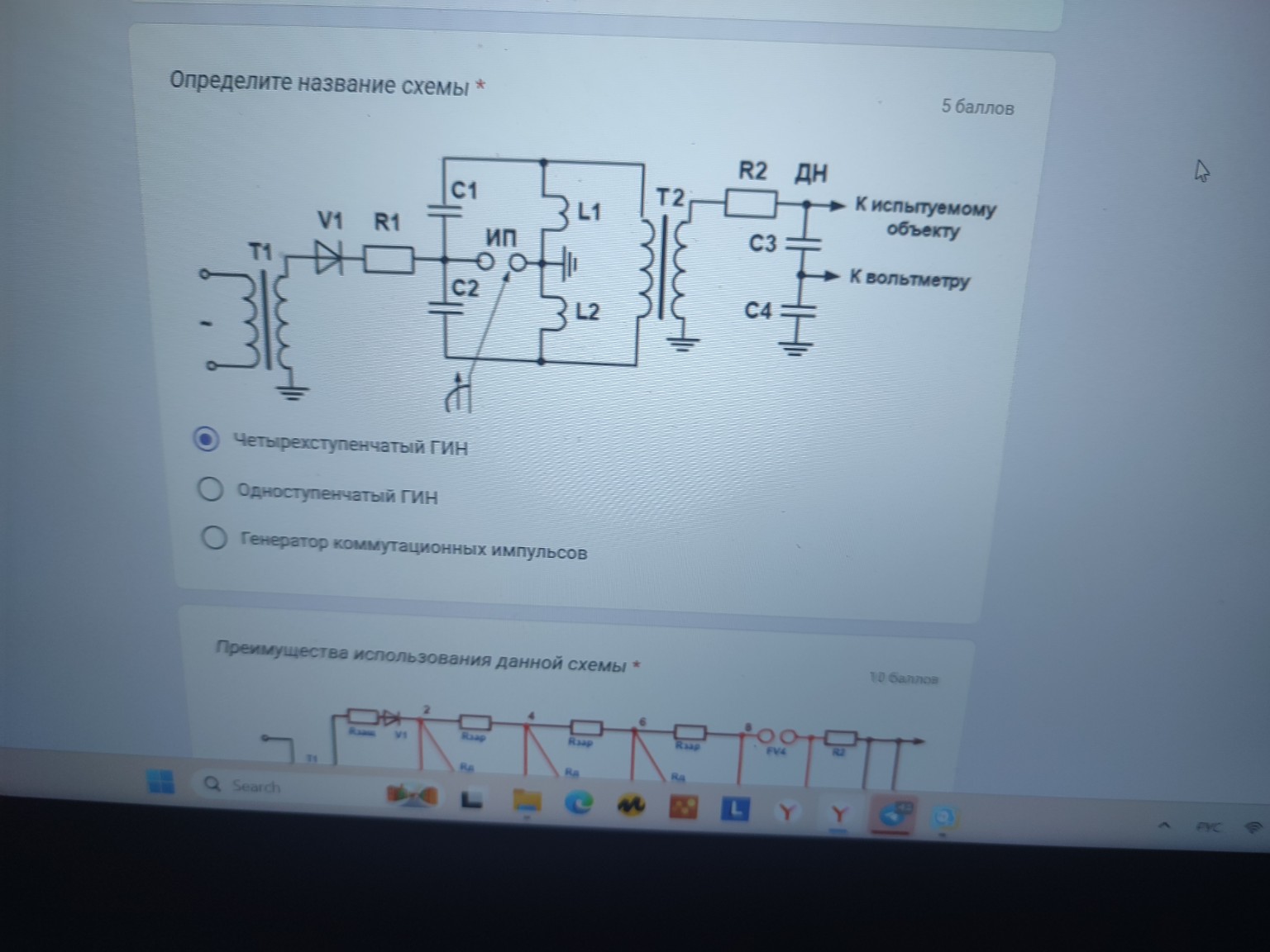

Определите название схемы. (На изображении представлена электрическая схема, включающая трансформаторы T1, T2, диод V1, резистор R1, конденсаторы C1, C2, C3, C4, индуктивности L1, L2, а также элемент, обозначенный как "ИП" (импульсный прерыватель или искровой промежуток) и "ДН" (делитель напряжения).)Варианты ответов:
- Четырехступенчатый ГИН
- Одноступенчатый ГИН
- Генератор коммутационных импульсов
Решение:
Давайте проанализируем представленную схему. 1. **Входная часть:** Трансформатор T1, диод V1 и резистор R1, а также конденсаторы C1 и C2, образуют схему для зарядки конденсаторов. Диод V1 и резистор R1, вероятно, используются для выпрямления и ограничения тока зарядки. 2. **Основная часть:** Конденсаторы C1 и C2 соединены последовательно. Между ними находится элемент "ИП" (импульсный прерыватель, часто это искровой промежуток или тиристор), который при срабатывании коммутирует заряженные конденсаторы на индуктивности L1 и L2. 3. **Выходная часть:** Индуктивности L1 и L2, а также трансформатор T2, формируют импульс. Далее через резистор R2 и делитель напряжения (ДН, состоящий из C3 и C4) импульс подается на "испытуемый объект" и "вольтметр".Анализ структуры схемы:
* **Генератор импульсных напряжений (ГИН):** Классический ГИН (генератор импульсных напряжений) типа Маркса состоит из нескольких ступеней, каждая из которых включает конденсатор и искровой промежуток. Конденсаторы заряжаются параллельно, а разряжаются последовательно через искровые промежутки, что позволяет получить высокое импульсное напряжение. * **Одноступенчатый ГИН:** Это упрощенная версия, где есть только одна ступень зарядки-разрядки. * **Генератор коммутационных импульсов:** Это более общее название для устройств, которые генерируют импульсы, возникающие при коммутации (быстром переключении) цепей.Рассмотрим представленную схему более детально:
Мы видим два конденсатора C1 и C2, которые заряжаются через T1, V1, R1. Затем, при срабатывании "ИП", эти конденсаторы разряжаются через L1 и L2. Это похоже на принцип работы генератора импульсов. Однако, ключевым моментом является количество "ступеней" или каскадов, которые последовательно заряжаются и затем разряжаются. В данной схеме мы видим, по сути, **одну** секцию, состоящую из C1 и C2, которые заряжаются, а затем разряжаются через "ИП". Индуктивности L1 и L2, а также трансформатор T2, скорее всего, используются для формирования формы импульса и согласования с нагрузкой, а не для умножения напряжения по принципу Маркса. Если бы это был многоступенчатый ГИН, мы бы увидели несколько таких пар конденсаторов, соединенных последовательно через искровые промежутки. Здесь же, по сути, происходит зарядка двух последовательно соединенных конденсаторов (или одного эквивалентного) и их разряд через коммутирующий элемент. Таким образом, эта схема больше похожа на **одноступенчатый генератор импульсов**, который может быть использован для генерации коммутационных импульсов.Сравнение с вариантами:
1. **Четырехступенчатый ГИН:** В схеме нет четырех ступеней. 2. **Одноступенчатый ГИН:** Схема имеет структуру, характерную для одноступенчатого генератора импульсов, где конденсаторы заряжаются и затем разряжаются через коммутирующий элемент. 3. **Генератор коммутационных импульсов:** Это более общее название. Одноступенчатый ГИН является одним из видов генераторов коммутационных импульсов. Однако, если есть более специфическое название, оно предпочтительнее.Учитывая, что в схеме есть элементы для зарядки конденсаторов (T1, V1, R1), коммутирующий элемент (ИП) и элементы для формирования импульса (L1, L2, T2), а также делитель напряжения (ДН), это очень похоже на **одноступенчатый генератор импульсных напряжений**.
Окончательный ответ:
Правильный вариант ответа:**2. Одноступенчатый ГИН.**
