Задача:

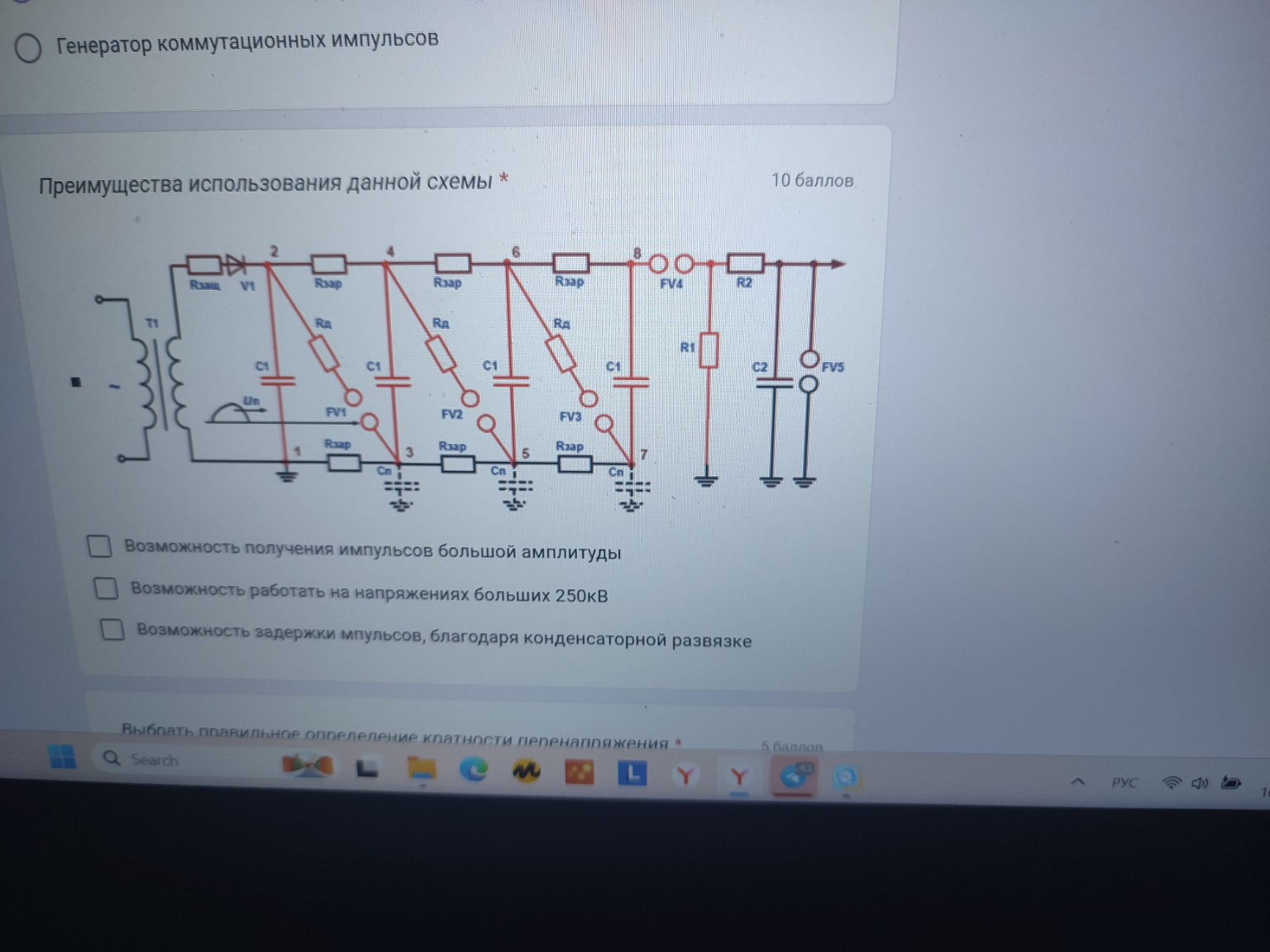

Преимущества использования данной схемы. (На изображении представлена схема, которая является классическим многоступенчатым генератором импульсных напряжений (ГИН) по схеме Маркса. Она состоит из нескольких ступеней, каждая из которых включает зарядный резистор \(R_{заряд}\), разрядный резистор \(R_{разряд}\), зарядный конденсатор \(C_1\) и искровой промежуток (FV1, FV2, FV3, FV4). Конденсаторы заряжаются параллельно, а разряжаются последовательно.)Варианты ответов:
- Возможность получения импульсов большой амплитуды
- Возможность работать на напряжениях больших 250 кВ
- Возможность задержки импульсов, благодаря конденсаторной развязке
Решение:
Представленная схема - это классический **генератор импульсных напряжений (ГИН) по схеме Маркса**.Принцип работы схемы Маркса:
1. **Зарядка:** Конденсаторы \(C_1\) (в схеме их 4) заряжаются параллельно от источника постоянного напряжения (через трансформатор T1 и выпрямитель V1) через зарядные резисторы \(R_{заряд}\). Напряжение на каждом конденсаторе достигает значения \(U_0\). 2. **Разрядка:** Когда напряжение на первом искровом промежутке (FV1) достигает пробивного значения, он срабатывает. Это приводит к перераспределению напряжения, что вызывает последовательное срабатывание остальных искровых промежутков (FV2, FV3, FV4). В результате все конденсаторы, которые были заряжены параллельно, оказываются соединенными последовательно. 3. **Формирование импульса:** На выходе схемы (через R1, R2 и C2) формируется импульс напряжения, амплитуда которого приблизительно равна сумме напряжений на всех заряженных конденсаторах. Если ступеней \(N\) и напряжение зарядки \(U_0\), то выходное напряжение будет около \(N \cdot U_0\).Анализ преимуществ схемы Маркса:
1. **Возможность получения импульсов большой амплитуды:** Это главное преимущество схемы Маркса. Она позволяет получить очень высокие импульсные напряжения (сотни киловольт и даже мегавольты) при относительно низком напряжении зарядки каждого отдельного конденсатора. Это достигается за счет последовательного соединения заряженных конденсаторов при разряде. * В данной схеме мы видим 4 ступени (FV1, FV2, FV3, FV4), каждая с конденсатором C1. Это позволяет умножить напряжение зарядки в 4 раза (за вычетом потерь). 2. **Возможность работать на напряжениях больших 250 кВ:** Это прямое следствие первого преимущества. Генераторы Маркса специально разрабатываются для испытаний высоковольтного оборудования, где требуются импульсы напряжения в сотни киловольт и выше. 250 кВ - это типичное или даже относительно невысокое значение для таких генераторов. * Этот вариант является конкретизацией первого преимущества. 3. **Возможность задержки импульсов, благодаря конденсаторной развязке:** Конденсаторная развязка (например, C2 на выходе) используется для формирования формы импульса или для защиты, но не является основным преимуществом схемы Маркса в плане *задержки* импульсов. Задержка импульса в ГИН определяется временем зарядки конденсаторов и временем срабатывания искровых промежутков, а не "конденсаторной развязкой" как таковой. Основная цель ГИН - генерация *высоковольтных* импульсов, а не их задержка.Выбор наиболее подходящих вариантов:
Оба варианта 1 и 2 являются верными и описывают ключевые преимущества схемы Маркса. * Вариант 1 ("Возможность получения импульсов большой амплитуды") - это фундаментальный принцип и основное назначение ГИН. * Вариант 2 ("Возможность работать на напряжениях больших 250 кВ") - это конкретное применение этого принципа, показывающее, что схема Маркса способна генерировать очень высокие напряжения. Если можно выбрать несколько вариантов, то оба 1 и 2 подходят. Если нужно выбрать один, то вариант 1 является более общим и фундаментальным преимуществом, из которого вытекает вариант 2. Однако, часто в тестах, если есть конкретное числовое значение, оно может быть выбрано, если оно соответствует действительности. В данном случае, схема Маркса *действительно* используется для получения импульсов большой амплитуды, и эти амплитуды *действительно* часто превышают 250 кВ.**Предположим, что нужно выбрать все правильные утверждения.** Оба утверждения 1 и 2 являются правильными преимуществами данной схемы. * **Возможность получения импульсов большой амплитуды** - это основная цель и преимущество ГИН. * **Возможность работать на напряжениях больших 250 кВ** - это конкретное проявление этого преимущества, так как ГИНы используются для испытаний на очень высоких напряжениях.
Окончательный ответ:
Правильные варианты ответа:* **Возможность получения импульсов большой амплитуды** * **Возможность работать на напряжениях больших 250 кВ**
