Хорошо, давайте заполним Таблицу 3, используя данные из Таблицы 1 и Таблицы 2.
Таблица 3 – Подбор компонентов
Эта таблица предназначена для подбора диаметров сливного патрубка (\(d_{сл.п}\)), питающего патрубка (\(d_{пит.п}\)) и диаметра гидроциклона (D) по углу конусности и диаметру песковой насадки, используя данные из Таблицы 1.
Нам нужно найти соответствующие значения \(d_{сл.п}\), \(d_{пит.п}\) и D для каждого опыта из Таблицы 2, исходя из заданного диаметра насадки и угла конусности.
Для угла конусности \( \alpha = 30^\circ \)

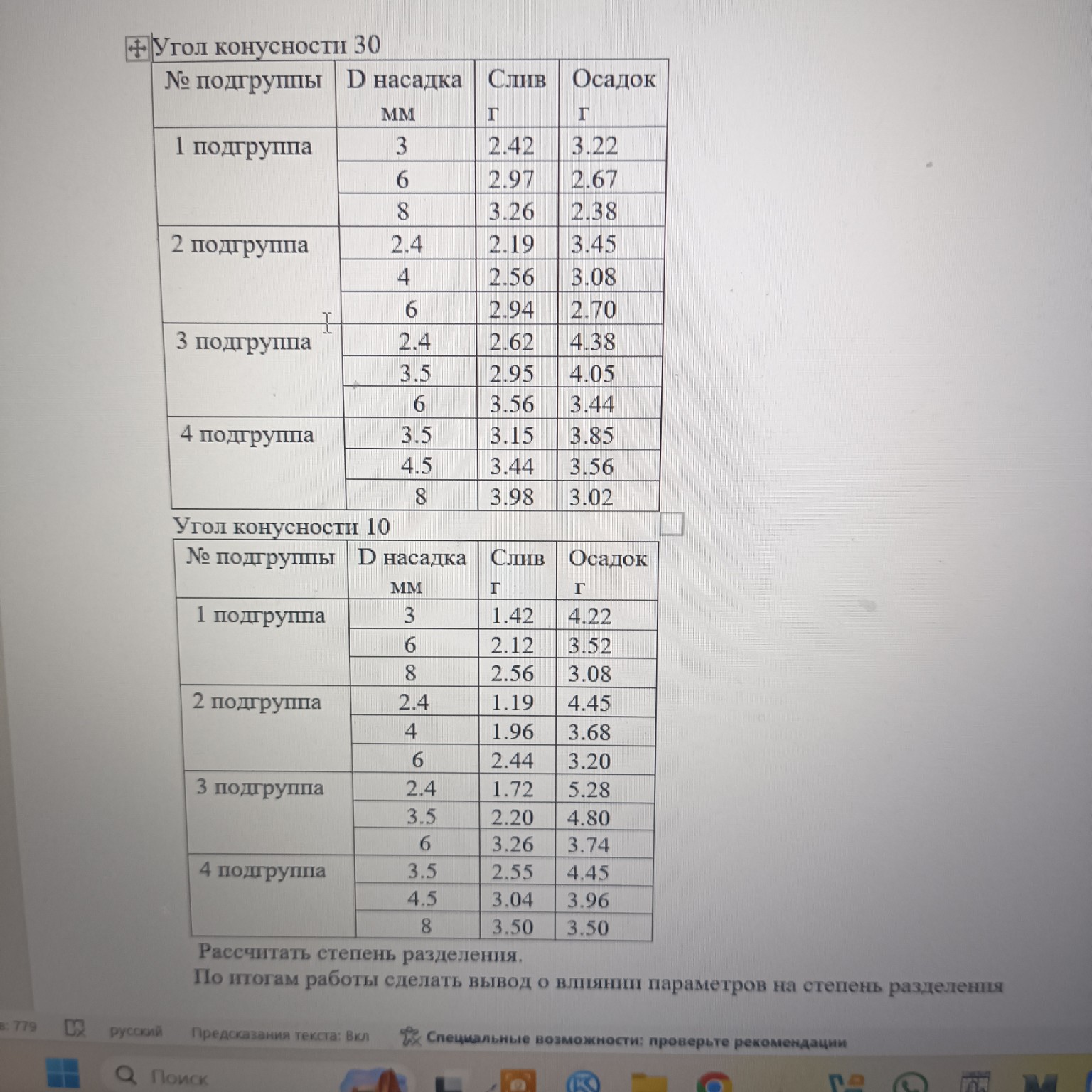

Возьмем данные из Таблицы 2 для \( \alpha = 30^\circ \):
* Опыт 1: Диаметр насадки D = 3 мм
* Опыт 2: Диаметр насадки D = 6 мм
* Опыт 3: Диаметр насадки D = 8 мм
Теперь найдем соответствующие параметры в Таблице 1.
В Таблице 1 ищем строки, где Угол конусности \( \alpha = 30^\circ \).
* Для **Опыта 1 (D насадка = 3 мм)**:
* В Таблице 1, для \( \alpha = 30^\circ \), находим строку, где Диаметр песковой насадки \(d_{пес}\) = 3 мм.
* Это соответствует Диаметру гидроциклона D = 30 мм, Диаметру питающего патрубка \(d_{пит}\) = 6 мм, Диаметру сливного патрубка \(d_{сл}\) = 6 мм.
* Записываем: \(d_{сл.п}\) = 6 мм, \(d_{пит.п}\) = 6 мм, D = 30 мм.
* Для **Опыта 2 (D насадка = 6 мм)**:
* В Таблице 1, для \( \alpha = 30^\circ \), находим строку, где Диаметр песковой насадки \(d_{пес}\) = 6 мм.
* Это соответствует Диаметру гидроциклона D = 40 мм, Диаметру питающего патрубка \(d_{пит}\) = 10 мм, Диаметру сливного патрубка \(d_{сл}\) = 12 мм.
* Записываем: \(d_{сл.п}\) = 12 мм, \(d_{пит.п}\) = 10 мм, D = 40 мм.
* Для **Опыта 3 (D насадка = 8 мм)**:
* В Таблице 1, для \( \alpha = 30^\circ \), находим строку, где Диаметр песковой насадки \(d_{пес}\) = 8 мм.
* Это соответствует Диаметру гидроциклона D = 40 мм, Диаметру питающего патрубка \(d_{пит}\) = 10 мм, Диаметру сливного патрубка \(d_{сл}\) = 16 мм.
* Записываем: \(d_{сл.п}\) = 16 мм, \(d_{пит.п}\) = 10 мм, D = 40 мм.
Для угла конусности \( \alpha = 10^\circ \)
Возьмем данные из Таблицы 2 для \( \alpha = 10^\circ \):
* Опыт 1: Диаметр насадки D = 3 мм
* Опыт 2: Диаметр насадки D = 6 мм
* Опыт 3: Диаметр насадки D = 8 мм
Теперь найдем соответствующие параметры в Таблице 1.
В Таблице 1 ищем строки, где Угол конусности \( \alpha = 10^\circ \).
* Для **Опыта 1 (D насадка = 3 мм)**:
* В Таблице 1, для \( \alpha = 10^\circ \), находим строку, где Диаметр песковой насадки \(d_{пес}\) = 3 мм.
* Это соответствует Диаметру гидроциклона D = 20 мм, Диаметру питающего патрубка \(d_{пит}\) = 4 мм, Диаметру сливного патрубка \(d_{сл}\) = 5.5 мм.
* Записываем: \(d_{сл.п}\) = 5.5 мм, \(d_{пит.п}\) = 4 мм, D = 20 мм.
* Для **Опыта 2 (D насадка = 6 мм)**:
* В Таблице 1, для \( \alpha = 10^\circ \), находим строку, где Диаметр песковой насадки \(d_{пес}\) = 6 мм.
* Это соответствует Диаметру гидроциклона D = 30 мм, Диаметру питающего патрубка \(d_{пит}\) = 10 мм, Диаметру сливного патрубка \(d_{сл}\) = 14 мм.
* Записываем: \(d_{сл.п}\) = 14 мм, \(d_{пит.п}\) = 10 мм, D = 30 мм.
* Для **Опыта 3 (D насадка = 8 мм)**:
* В Таблице 1, для \( \alpha = 10^\circ \), находим строку, где Диаметр песковой насадки \(d_{пес}\) = 8 мм.
* Это соответствует Диаметру гидроциклона D = 40 мм, Диаметру питающего патрубка \(d_{пит}\) = 10 мм, Диаметру сливного патрубка \(d_{сл}\) = 16 мм.
* Записываем: \(d_{сл.п}\) = 16 мм, \(d_{пит.п}\) = 10 мм, D = 40 мм.
Теперь заполним Таблицу 3:
| № опыта |
Диаметр насадка D, мм |
Угол конусности \( \alpha = 30^\circ \) |
Угол конусности \( \alpha = 10^\circ \) |
| \(d_{сл.п}\), мм |
\(d_{пит.п}\), мм |
D, мм |
\(d_{сл.п}\), мм |
\(d_{пит.п}\), мм |
D, мм |
| 1 |
3 |
6 |
6 |
30 |
5.5 |
4 |
20 |
| 2 |
6 |
12 |
10 |
40 |
14 |
10 |
30 |
| 3 |
8 |
16 |
10 |
40 |
16 |
10 |
40 |
