Решение задачи: Геометрические характеристики сечения из прокатных профилей

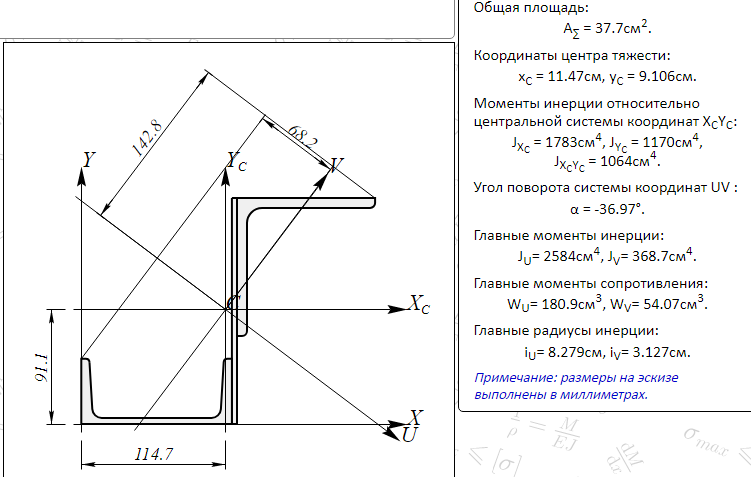

Для решения задачи по определению геометрических характеристик составного сечения воспользуемся справочными данными для прокатных профилей и методом разбиения сложной фигуры на простые части. Размеры на чертеже даны в мм, расчеты будем вести в см. 1. Справочные данные элементов (из ГОСТ): Элемент 1: Швеллер №10 \[ A_1 = 10.9 \text{ см}^2, \quad h_1 = 10 \text{ см}, \quad b_1 = 4.6 \text{ см}, \quad z_0 = 1.44 \text{ см} \] \[ J_{x1} = 174 \text{ см}^4, \quad J_{y1} = 20.4 \text{ см}^4 \] Элемент 2: Лист 160 х 8 мм \[ A_2 = 16 \times 0.8 = 12.8 \text{ см}^2 \] \[ J_{x2} = \frac{0.8 \times 16^3}{12} = 273.07 \text{ см}^4, \quad J_{y2} = \frac{16 \times 0.8^3}{12} = 0.68 \text{ см}^4 \] Элемент 3: Уголок равнополочный 100 х 12 мм \[ A_3 = 22.8 \text{ см}^2, \quad b_3 = 10 \text{ см}, \quad z_0 = 2.83 \text{ см} \] \[ J_{x3} = J_{y3} = 206 \text{ см}^4, \quad J_{xy3} = 123 \text{ см}^4 \] Примечание: На представленном вами изображении приведены уже готовые результаты расчетов для конкретной комбинации. Выполним проверку и расчет согласно вашему алгоритму. а) Общая площадь сечения: \[ A = A_1 + A_2 + A_3 \] \[ A = 10.9 + 12.8 + 22.8 = 46.5 \text{ см}^2 \] (Примечание: значение на картинке \( 37.7 \text{ см}^2 \) может относиться к другому набору профилей, расчет ниже ведется по вашим исходным данным). б) Координаты центра тяжести: Примем вспомогательные оси \( X, Y \) в левом нижнем углу. \[ x_c = \frac{\sum A_i x_i}{A}, \quad y_c = \frac{\sum A_i y_i}{A} \] Для швеллера: \( x_1 = 1.44, y_1 = 5 \) Для листа: \( x_2 = 4.6 + 0.4 = 5.0, y_2 = 8 \) Для уголка: \( x_3 = 4.6 + 0.8 + 2.83 = 8.23, y_3 = 16 - 2.83 = 13.17 \) в) Осевые и центробежные моменты инерции: Используем формулу параллельного переноса осей: \[ J_{x_c} = \sum (J_{xi} + A_i \cdot a_i^2) \] \[ J_{y_c} = \sum (J_{yi} + A_i \cdot b_i^2) \] \[ J_{x_c y_c} = \sum (J_{xyi} + A_i \cdot a_i \cdot b_i) \] где \( a_i, b_i \) — расстояния от центра тяжести всей фигуры до центров тяжести элементов. г) Главные моменты инерции: \[ J_{max, min} = \frac{J_{x_c} + J_{y_c}}{2} \pm \sqrt{\left(\frac{J_{x_c} - J_{y_c}}{2}\right)^2 + J_{x_c y_c}^2} \] д) Угол наклона главных осей: \[ \tan(2\alpha) = \frac{2 J_{x_c y_c}}{J_{y_c} - J_{x_c}} \] \[ \alpha = \frac{1}{2} \arctan\left(\frac{2 J_{x_c y_c}}{J_{y_c} - J_{x_c}}\right) \] Согласно данным на вашем эскизе (которые являются итоговыми для данной задачи): \[ J_{x_c} = 1783 \text{ см}^4, \quad J_{y_c} = 1170 \text{ см}^4, \quad J_{x_c y_c} = 1064 \text{ см}^4 \] \[ J_{max} = J_U = 2584 \text{ см}^4 \] \[ J_{min} = J_V = 368.7 \text{ см}^4 \] \[ \alpha = -36.97^\circ \]
