Как перенести 3ds Max модель в Revit и исправить ошибку видимости

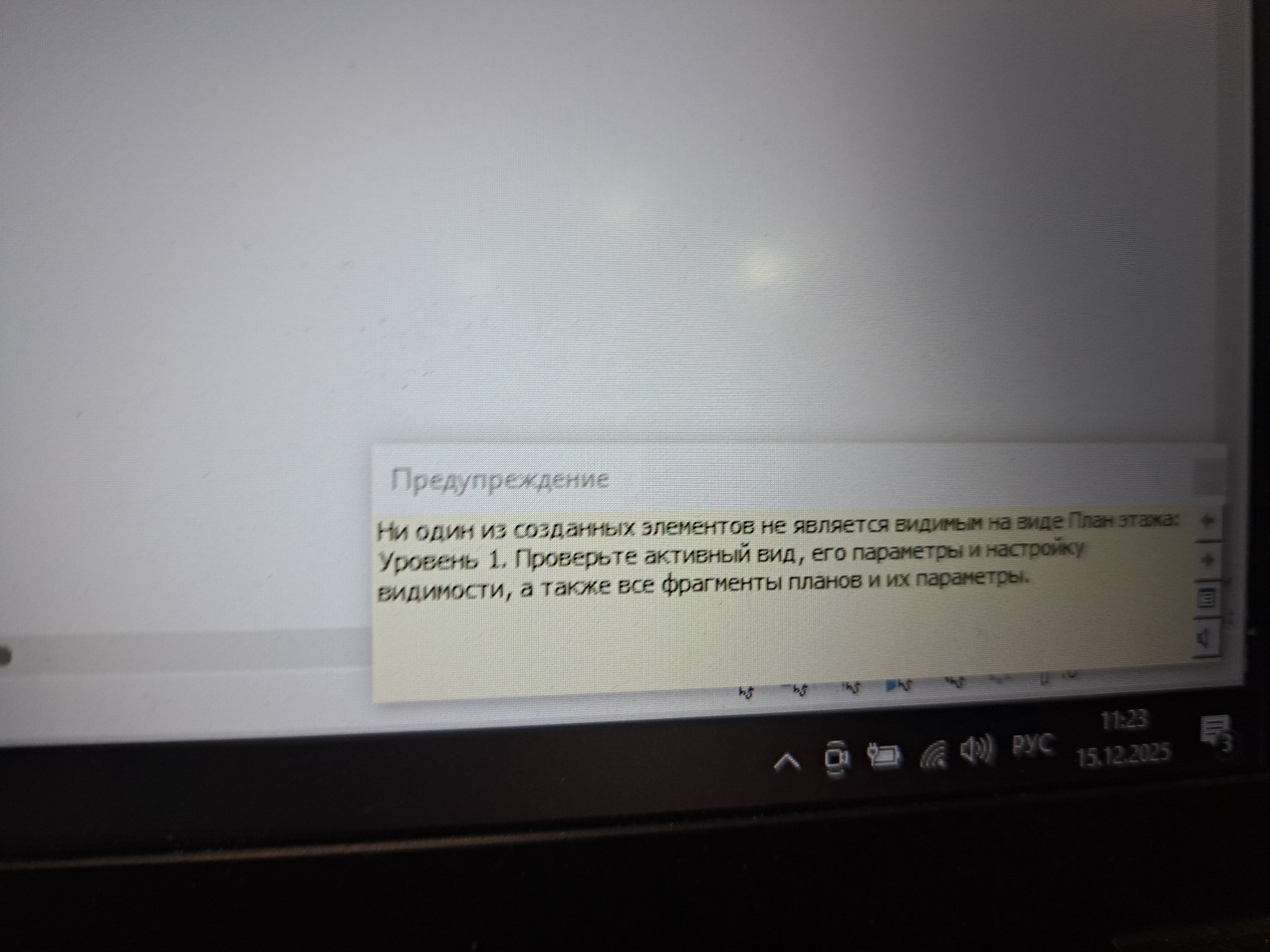

Понятно, это очень распространенная проблема в Revit, особенно при работе с импортированными файлами DWG или при создании новых элементов. Сообщение "Предупреждение: Ни один из созданных элементов не является видимым на виде План этажа: Уровень 1. Проверьте активный вид, его параметры и настройку видимости, а также все фрагменты планов и их параметры." означает, что Revit создал элемент (или импортировал что-то), но он не отображается на текущем виде "План этажа: Уровень 1". Вот основные причины и способы решения этой проблемы, которые удобно будет переписать в тетрадь:

Причины, почему объект не виден на плане этажа:

1. Высота объекта или его расположение: * Объект находится слишком высоко или слишком низко относительно текущего уровня (Уровень 1). * Объект находится за пределами диапазона секущей плоскости (View Range) текущего вида. 2. Настройки видимости/графики (Visibility/Graphics Overrides): * Категория, к которой относится импортированный DWG (например, "Импортированные категории" или "Обобщенные модели"), отключена в настройках видимости для данного вида. * Слой DWG-файла, на котором находится объект, отключен. 3. Масштаб или расположение в пространстве: * Объект импортирован в очень большом или очень маленьком масштабе, и вы его просто не видите. * Объект импортирован очень далеко от начала координат проекта Revit. 4. Тип вида: * Вы пытаетесь увидеть 3D-объект на 2D-виде (например, на плане этажа), который по умолчанию показывает только проекцию.

Как решить проблему (пошаговая инструкция):

Пройдемся по основным проверкам, начиная с самых частых причин.

1. Проверка диапазона секущей плоскости (View Range)

Это самая частая причина невидимости объектов на планах этажей.

1. Откройте свойства вида:

   • Убедитесь, что вы находитесь на том виде, где объект не виден (в вашем случае "План этажа: Уровень 1").
   • На панели "Properties" (Свойства) слева, прокрутите вниз до раздела "Extents" (Границы).
   • Найдите параметр "View Range" (Диапазон секущей плоскости) и нажмите кнопку "Edit" (Изменить) рядом с ним.

2. Настройте диапазон секущей плоскости:

   • В открывшемся окне "View Range" (Диапазон секущей плоскости) обратите внимание на следующие параметры:
     • Top (Верх): Определяет верхнюю границу диапазона. Установите достаточно высокое значение (например, 4000 мм или 4 метра), чтобы охватить ваш объект.
     • Cut Plane (Секущая плоскость): Это высота, на которой Revit "разрезает" модель, чтобы показать ее на плане. Установите ее на разумную высоту (например, 1200 мм или 1.2 метра от уровня).
     • Bottom (Низ): Определяет нижнюю границу диапазона. Установите ее на "Level Below" (Уровень ниже) или достаточно низкое значение (например, -1000 мм), чтобы увидеть объекты ниже текущего уровня.
     • View Depth (Глубина проецирования): Определяет, насколько глубоко ниже "Bottom" Revit будет показывать элементы. Установите ее на "Level Below" (Уровень ниже) или достаточно низкое значение.
   • Нажмите "OK". Если объект появился, значит, проблема была в этом.

2. Проверка настроек видимости/графики (Visibility/Graphics Overrides)

1. Откройте настройки видимости:

   • Находясь на нужном виде, нажмите клавиши VV или VG на клавиатуре, или перейдите на вкладку "View" (Вид) -> "Visibility/Graphics" (Видимость/Графика).

2. Проверьте категории модели:

   • Перейдите на вкладку "Model Categories" (Категории модели).
   • Прокрутите список и убедитесь, что категория, к которой относится ваш импортированный объект, включена (стоит галочка). Если вы импортировали DWG как "Generic Model" (Обобщенная модель), проверьте эту категорию.

3. Проверьте импортированные категории:

   • Перейдите на вкладку "Imported Categories" (Импортированные категории).
   • Разверните список, чтобы увидеть ваш импортированный DWG-файл.
   • Убедитесь, что сам файл включен (стоит галочка).
   • Разверните файл, чтобы увидеть его слои. Убедитесь, что слои, на которых находится ваш объект в DWG, также включены.

4. Нажмите "OK". Если объект появился, значит, проблема была в этом.

3. Проверка расположения объекта (поиск в 3D-виде)

Если объект все еще не виден, возможно, он находится очень далеко или имеет неправильный масштаб.

1. Перейдите на 3D-вид:

   • В "Project Browser" (Диспетчер проекта) дважды щелкните по "3D View" (3D-вид) или нажмите на значок домика на панели быстрого доступа.

2. Найдите объект:

   • На 3D-виде нажмите кнопку "Zoom All to Fit" (Показать все) (значок лупы с четырьмя стрелками) или дважды нажмите колесико мыши. Это должно показать все элементы в проекте.
   • Если вы видите ваш импортированный DWG, но он очень маленький или очень большой, или находится очень далеко от остальных элементов, это указывает на проблему с масштабом или расположением.

3. Исправьте масштаб/расположение:

   • Если объект слишком далеко, выделите его и используйте инструмент "Move" (Переместить) или просто перетащите его ближе к началу координат (пересечение осей).
   • Если объект неправильного масштаба, выделите его и используйте инструмент "Scale" (Масштаб) на вкладке "Modify" (Изменить).
   • После перемещения или масштабирования, вернитесь на "План этажа: Уровень 1" и проверьте видимость.

4. Проверка высоты объекта (на разрезе или фасаде)

1. Создайте разрез или откройте фасад:

   • На плане этажа создайте временный разрез, проходящий через место, где должен быть ваш объект (вкладка "View" (Вид) -> "Section" (Разрез)).
   • Или откройте ближайший фасад (например, "Elevation: South" (Фасад: Юг)).

2. Найдите объект на разрезе/фасаде:

   • На разрезе или фасаде вы сможете увидеть, на какой высоте находится ваш импортированный объект относительно уровней.
   • Если он находится слишком высоко или слишком низко, выделите его и переместите на нужную высоту, чтобы он попадал в диапазон секущей плоскости вашего плана этажа.

Краткий чек-лист для тетради:

1. Проверить View Range (Диапазон секущей плоскости) на плане этажа. * Убедиться, что "Top", "Cut Plane", "Bottom" и "View Depth" охватывают объект. 2. Проверить Visibility/Graphics (Видимость/Графика) (VV или VG). * Вкладка "Model Categories": включена ли категория объекта (например, "Generic Models"). * Вкладка "Imported Categories": включен ли DWG-файл и его слои. 3. Проверить в 3D-виде: * Нажать "Zoom All to Fit" (Показать все). * Найти объект, проверить его масштаб и расположение. Переместить/масштабировать при необходимости. 4. Проверить на разрезе/фасаде: * Убедиться, что объект находится на правильной высоте относительно уровней. Надеюсь, эти шаги помогут вам найти и отобразить ваш объект в Revit!
