Решение задачи по черчению: построение видов

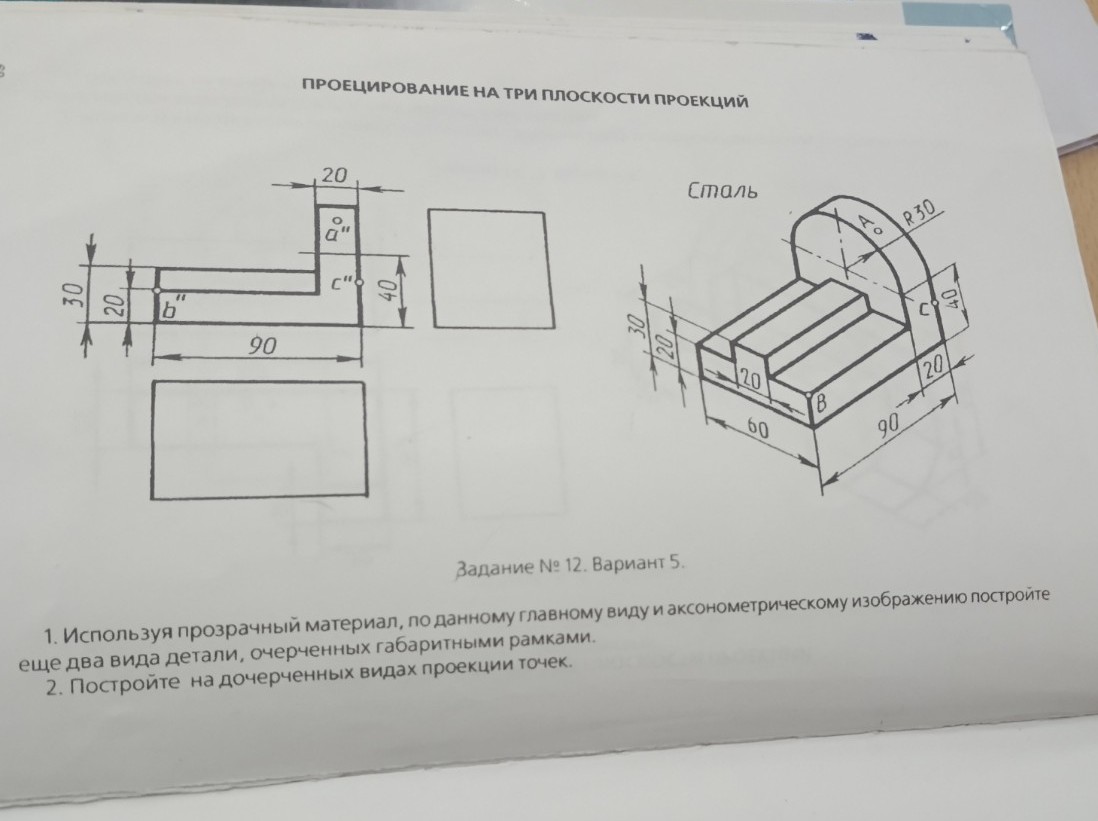

Для выполнения задания № 12 (Вариант 5) по черчению, тебе необходимо достроить вид сверху и вид слева, а также нанести на них проекции точек \(A\), \(B\) и \(C\). Ниже приведено описание того, как это должно выглядеть в тетради. Задание 1. Построение видов 1. Вид сверху (горизонтальная проекция): Располагается строго под главным видом. Представляет собой прямоугольник общими габаритами \(90 \times 60\) мм. На расстоянии \(20\) мм от правого края нужно провести вертикальную линию — это граница вертикальной стенки. Посередине основания (шириной \(60\) мм) нужно вычертить выступ шириной \(20\) мм. Так как общая ширина \(60\), то от краев отступаем по \(20\) мм. Этот выступ идет от левого края до вертикальной стенки. 2. Вид слева (профильная проекция): Располагается справа от главного вида на одной высоте с ним. Габаритная ширина вида — \(60\) мм, высота — \(70\) мм (складывается из высоты основания \(40\) мм и радиуса закругления \(R30\)). Нижняя часть — прямоугольник \(60 \times 40\). Верхняя часть — полукруг радиусом \(R = 30\) мм. В центре основания (на высоте \(20\) мм) нужно показать выступ шириной \(20\) мм. Задание 2. Проекции точек Точка \(A\): На главном виде она обозначена как \(a''\) (в верхней части стенки). На виде сверху: будет лежать на верхней линии (ребре) вертикальной стенки, ровно посередине ширины детали (дистанция \(30\) мм от края). Обозначается \(a\). На виде слева: будет находиться в самой верхней точке дуги (центр симметрии). Обозначается \(a'\). Точка \(B\): На главном виде она обозначена как \(b''\) (левый нижний угол). На виде сверху: находится в левом нижнем углу общего контура. Обозначается \(b\). На виде слева: будет находиться на нижней линии в крайнем левом (или правом, в зависимости от направления взгляда, обычно левом) углу. Обозначается \(b'\). Точка \(C\): На главном виде она обозначена как \(c''\) (на правой грани, на высоте \(30\) мм). На виде сверху: будет лежать на правой вертикальной линии контура. Так как на аксонометрии она смещена к нам, отмеряем расстояние по ширине согласно наглядному изображению. Обозначается \(c\). На виде слева: будет находиться на правой вертикальной линии на высоте \(30\) мм от основания. Обозначается \(c'\). Размеры для самопроверки: Длина детали: \(90\) мм. Ширина детали: \(60\) мм. Высота основания стенки: \(40\) мм. Полная высота со скруглением: \(40 + 30 = 70\) мм. Толщина вертикальной стенки: \(20\) мм. Ширина центрального выступа: \(20\) мм.
