Как определить диаметр цилиндра по штангенциркулю: Решение задачи

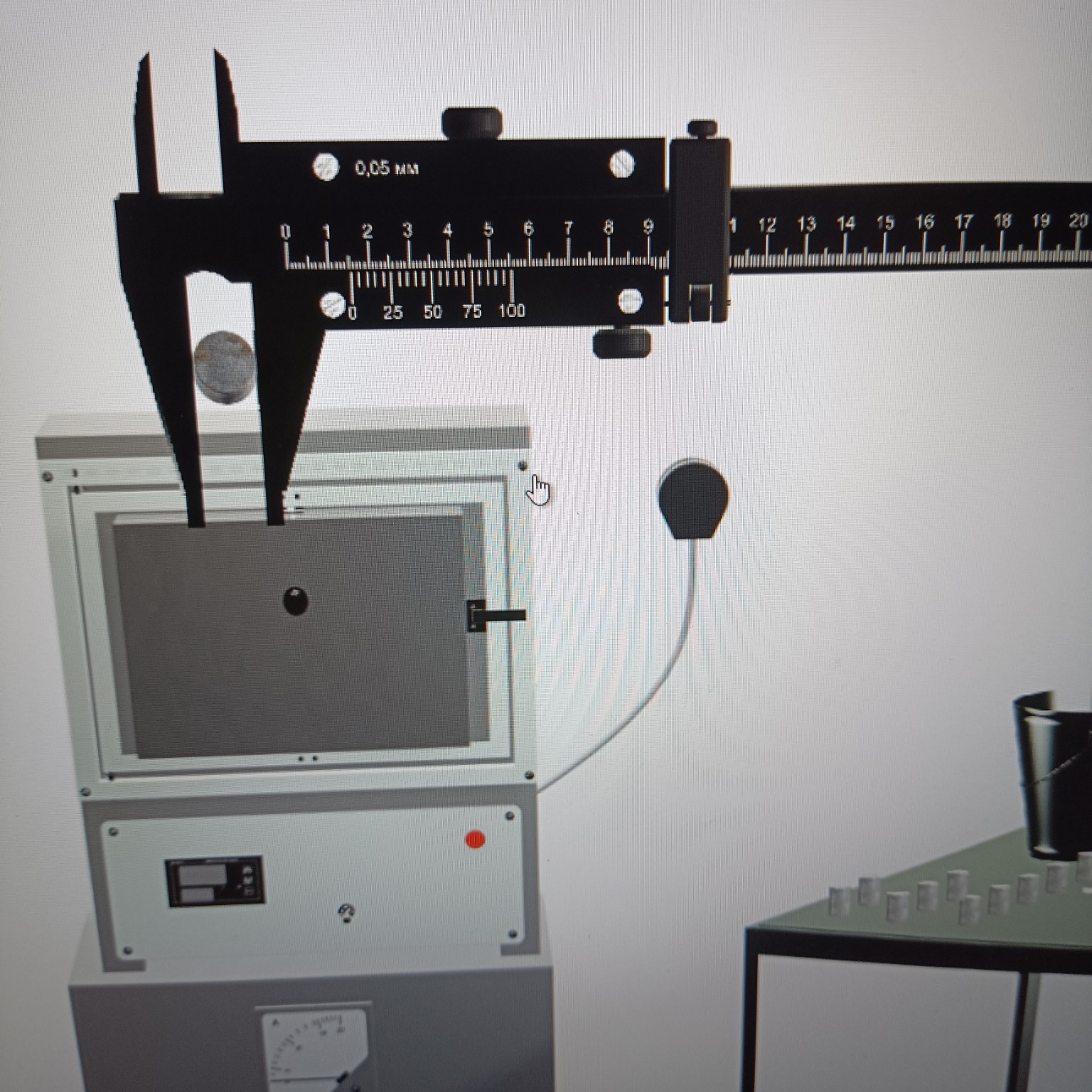

Для определения диаметра цилиндра по показаниям штангенциркуля необходимо выполнить следующие шаги: 1. Определим целое число миллиметров по основной шкале. Ноль нониуса (подвижной шкалы) находится правее отметки 10 мм и левее 11 мм. Значит, целое число миллиметров: \[ L_0 = 10 \text{ мм} \] 2. Определим дробную часть миллиметра по шкале нониуса. Нужно найти деление нониуса, которое точнее всего совпадает с любым делением основной шкалы. На инструменте указана точность \( 0,05 \text{ мм} \). Посмотрим на нижнюю шкалу (нониус): штрих под цифрой 5 (что соответствует 50 сотым) совпадает с делением основной шкалы. \[ \Delta L = 0,50 \text{ мм} \] 3. Сложим полученные значения для нахождения полного диаметра \( D \): \[ D = L_0 + \Delta L \] \[ D = 10 \text{ мм} + 0,50 \text{ мм} = 10,50 \text{ мм} \] Ответ: Диаметр детали составляет 10,50 мм.
