Как определить диаметр детали по штангенциркулю?

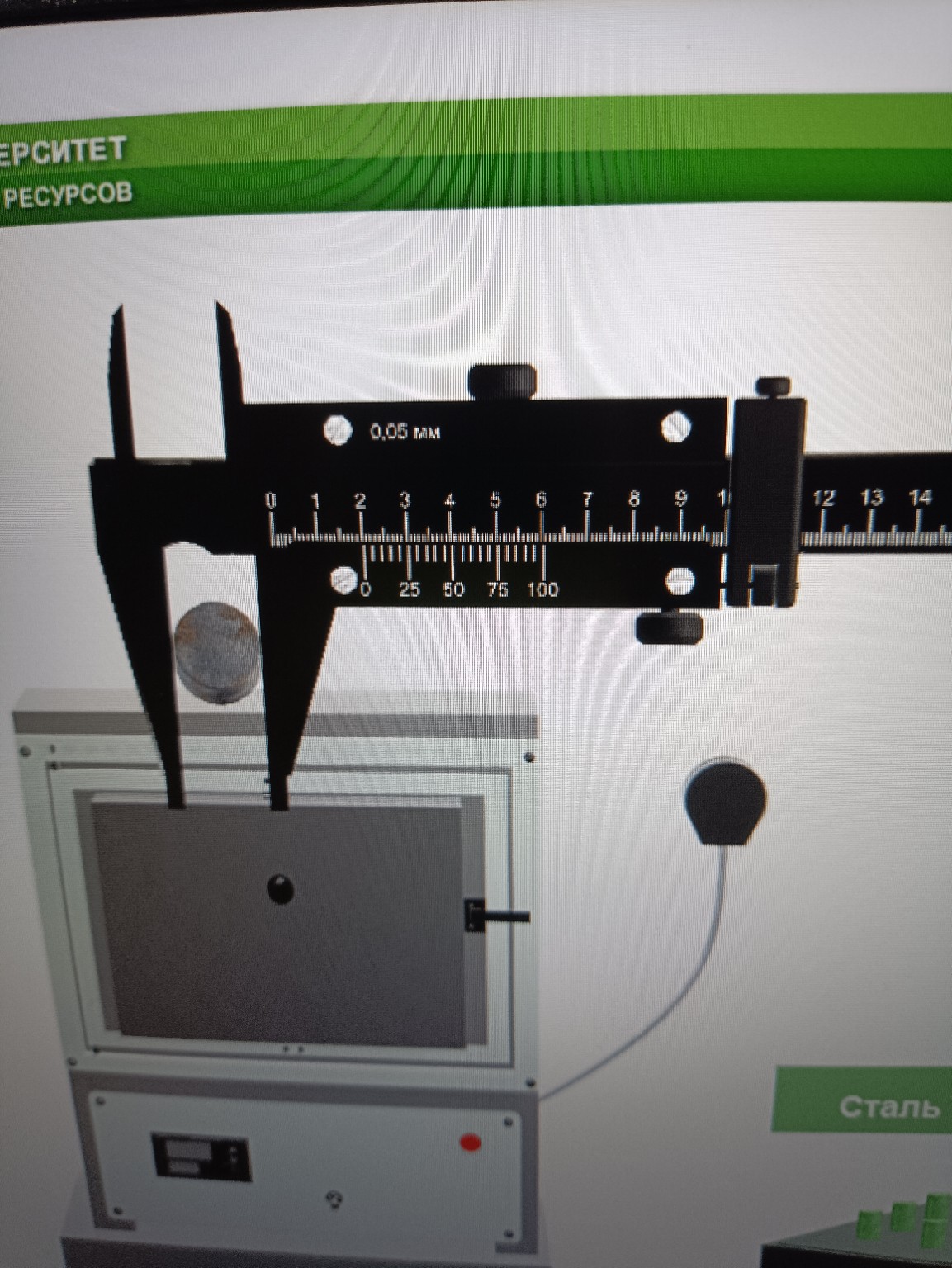

Для определения диаметра детали по штангенциркулю на изображении, воспользуемся стандартным алгоритмом считывания показаний. 1. Определение целого числа миллиметров: Посмотрим, где находится нулевой штрих нижней шкалы (нониуса) относительно верхней основной шкалы. Нулевая отметка нониуса прошла деление 15 мм и находится перед делением 16 мм. Следовательно, целое число миллиметров: \[ L_0 = 15 \text{ мм} \] 2. Определение дробной части (сотых долей миллиметра): Найдем штрих на шкале нониуса, который наиболее точно совпадает с любым штрихом основной шкалы. Точность прибора составляет \( 0,05 \text{ мм} \). На шкале нониуса мы видим цифры 0, 25, 50, 75, 100. Штрих, соответствующий числу 50, совпадает с делением основной шкалы лучше всего. Значит, дробная часть: \[ \Delta L = 0,50 \text{ мм} \] 3. Расчет полного значения диаметра \( D \): Сложим целую и дробную части: \[ D = L_0 + \Delta L \] \[ D = 15 \text{ мм} + 0,50 \text{ мм} = 15,50 \text{ мм} \] Ответ: Диаметр детали составляет 15,50 мм.
