Определение диаметра детали по штангенциркулю

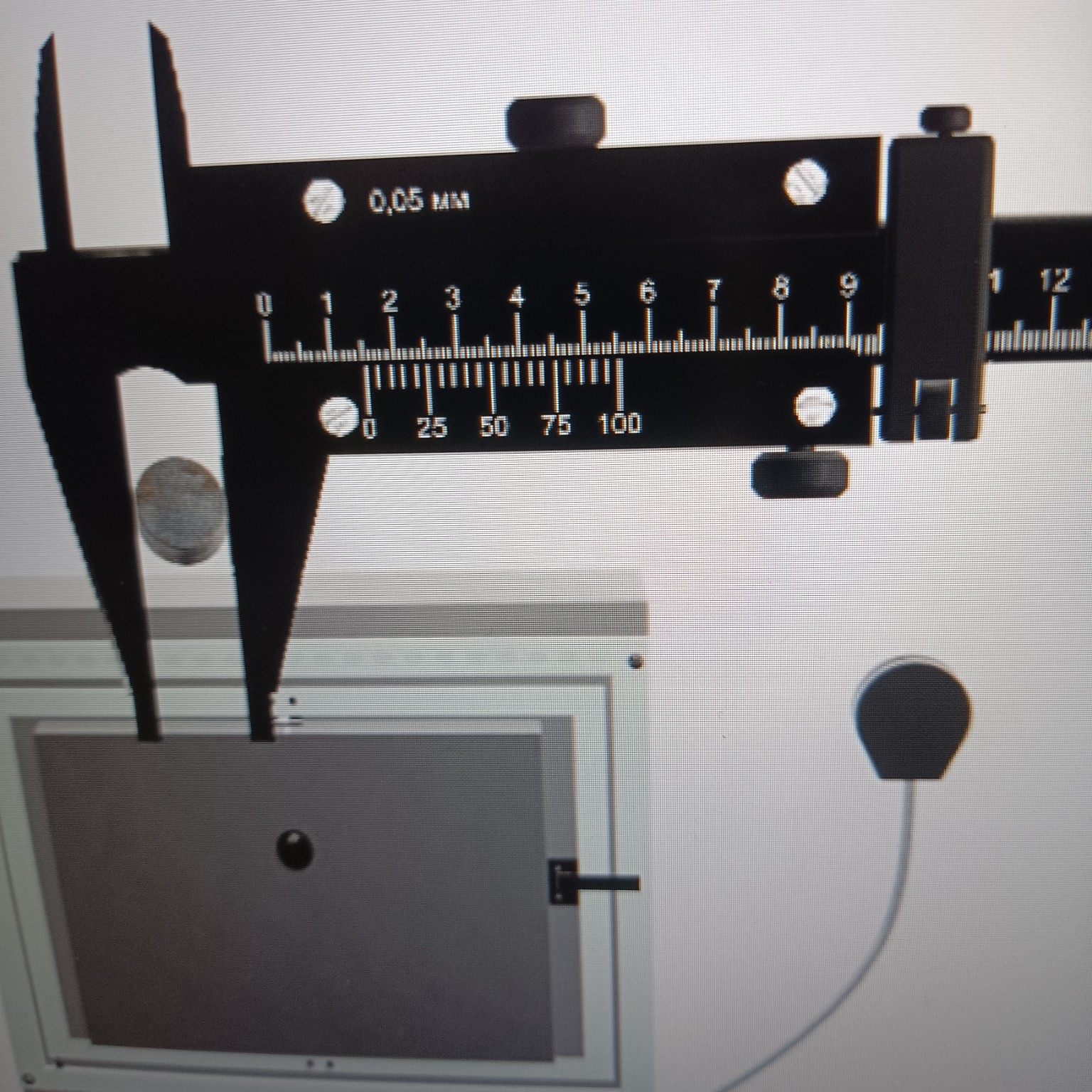

Для определения диаметра детали по штангенциркулю на данном изображении, выполним следующие измерения: 1. Определение целого числа миллиметров: Посмотрим на положение нулевой отметки шкалы нониуса (нижняя подвижная шкала) относительно основной шкалы (верхняя неподвижная шкала). Нулевой штрих нониуса находится правее отметки 15 мм и левее 16 мм. Следовательно, целое число миллиметров: \[ L_0 = 15 \text{ мм} \] 2. Определение дробной части миллиметра: Найдем штрих на шкале нониуса, который совпадает со штрихом основной шкалы. Точность прибора составляет \( 0,05 \text{ мм} \). На шкале нониуса мы видим, что штрих, соответствующий числу 50 (середина шкалы нониуса), совпадает с делением основной шкалы наиболее точно. Значит, дробная часть составляет: \[ \Delta L = 0,50 \text{ мм} \] 3. Итоговый расчет диаметра \( D \): Складываем целую часть и дробную добавку: \[ D = L_0 + \Delta L \] \[ D = 15 \text{ мм} + 0,50 \text{ мм} = 15,50 \text{ мм} \] Ответ: Диаметр детали равен 15,50 мм.
