Как определить диаметр штангенциркулем: решение задачи

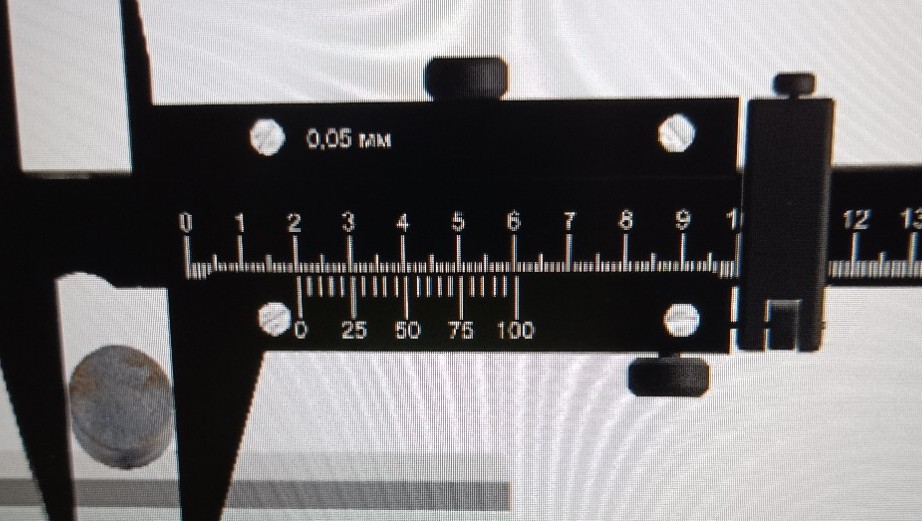

Для определения диаметра детали по штангенциркулю на данном изображении, выполним следующие действия: 1. Определение целого числа миллиметров: Посмотрим на положение нулевого штриха шкалы нониуса (нижняя шкала) относительно основной шкалы (верхняя шкала). Нулевой штрих нониуса находится правее отметки 20 мм и левее 21 мм. Следовательно, целое число миллиметров: \[ L_0 = 20 \text{ мм} \] 2. Определение дробной части миллиметра: Найдем штрих на шкале нониуса, который наиболее точно совпадает с любым штрихом основной шкалы. Точность прибора, указанная на корпусе, составляет \( 0,05 \text{ мм} \). На шкале нониуса мы видим, что штрих, соответствующий числу 50, совпадает с делением основной шкалы. Значит, дробная часть составляет: \[ \Delta L = 0,50 \text{ мм} \] 3. Итоговый расчет диаметра \( D \): Складываем полученные значения: \[ D = L_0 + \Delta L \] \[ D = 20 \text{ мм} + 0,50 \text{ мм} = 20,50 \text{ мм} \] Ответ: Диаметр детали равен 20,50 мм.
