Решение задачи: Диаграмма растяжения серого чугуна

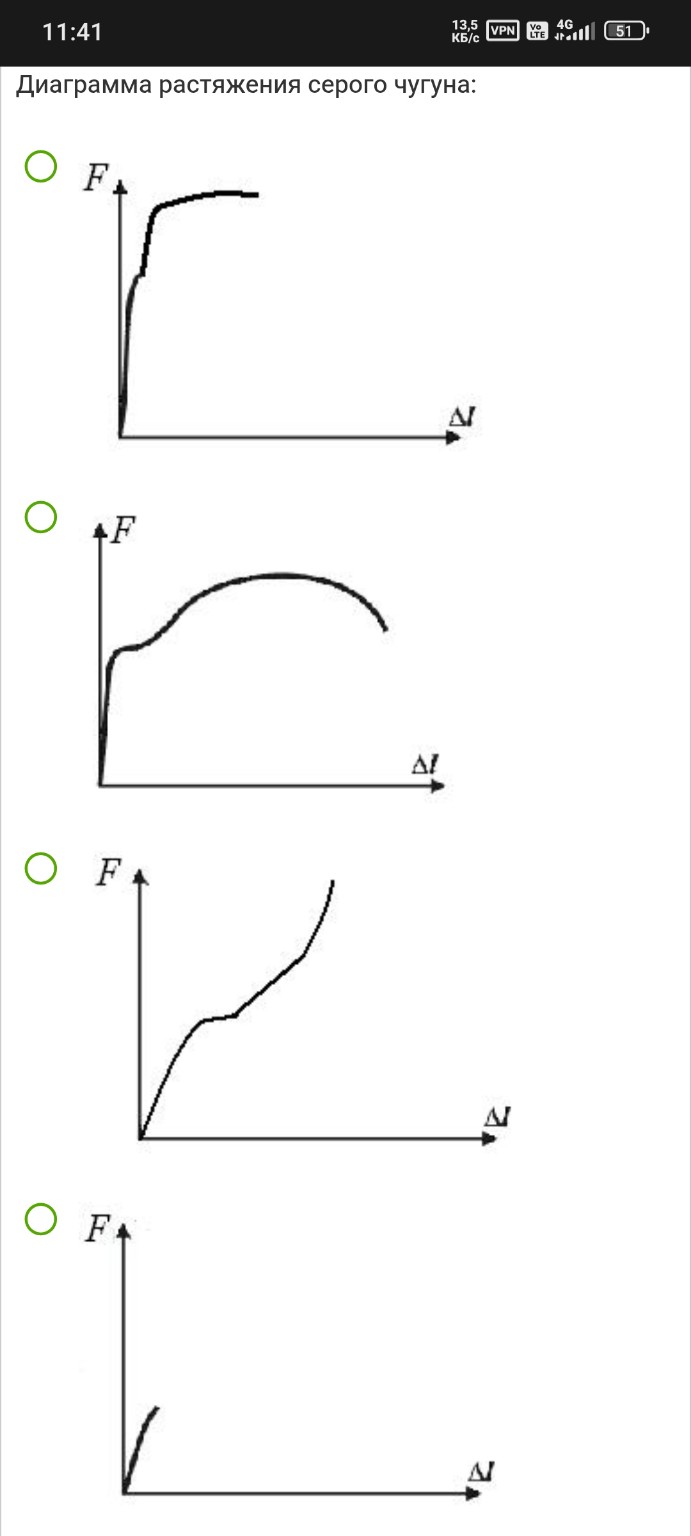

Для решения этой задачи необходимо вспомнить механические свойства различных материалов, в частности разницу между пластичными и хрупкими материалами. Вопрос: Диаграмма растяжения серого чугуна: Анализ графиков: 1. Первый и второй графики имеют ярко выраженную площадку текучести и значительную зону упрочнения с последующим падением нагрузки (образованием шейки). Это характерно для пластичных материалов, таких как малоуглеродистая сталь. 2. Третий график показывает неограниченный рост силы при деформации, что не соответствует физике разрушения металлов при растяжении. 3. Четвертый график представляет собой короткую линию, которая обрывается почти сразу после выхода из упругой зоны при очень малых значениях удлинения \(\Delta l\). Обоснование: Серый чугун является хрупким материалом. Хрупкие материалы разрушаются при очень незначительных пластических деформациях. У них отсутствует площадка текучести и стадия образования шейки. Диаграмма растяжения для такого материала представляет собой почти прямую линию (или линию с небольшой кривизной), которая внезапно обрывается в момент разрушения образца. Правильный ответ: Четвертый график (самая короткая кривая в нижней части списка). Запись для тетради: Серый чугун относится к хрупким материалам. Его диаграмма растяжения характеризуется отсутствием площадки текучести и зоны существенных пластических деформаций. Разрушение происходит внезапно при очень малых удлинениях. Этим признакам соответствует четвертый график.
