Решение задачи: Диаграмма растяжения малоуглеродистой стали

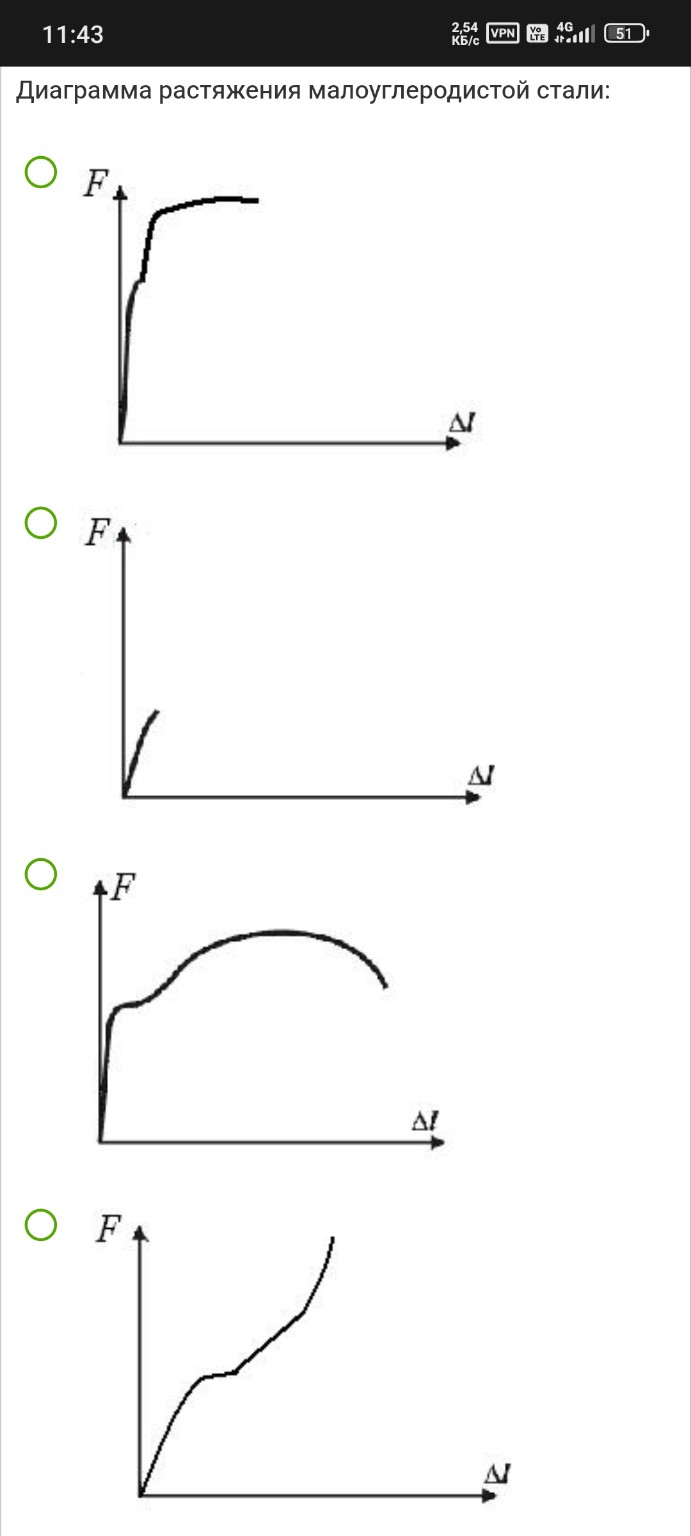

Для решения этой задачи необходимо рассмотреть классическую диаграмму растяжения пластичного материала в координатах «сила \(F\) — абсолютное удлинение \(\Delta l\)». Вопрос: Диаграмма растяжения малоуглеродистой стали: Анализ графиков: 1. Первый график показывает наличие площадки текучести, но обрывается на пике упрочнения. 2. Второй график (короткая кривая) характерен для хрупких материалов (чугун), так как разрушение происходит при очень малых деформациях. 3. Третий график является наиболее полным и классическим представлением деформации малоуглеродистой стали. На нем отчетливо видны: — Линейный участок (зона упругости); — Площадка текучести (горизонтальный участок); — Зона упрочнения (подъем кривой до максимума); — Зона местной деформации (падение кривой из-за образования «шейки» перед разрывом). 4. Четвертый график имеет нефизичный вид для металлов при растяжении. Обоснование: Малоуглеродистая сталь — это классический пластичный материал. Только на третьем графике отображены все стадии деформирования, включая стадию образования шейки (участок после максимума, где сила уменьшается до момента разрыва). Правильный ответ: Третий график (с выраженным горбом и последующим снижением линии). Запись для тетради: Малоуглеродистая сталь является пластичным материалом. На ее диаграмме растяжения обязательно должны присутствовать: участок пропорциональности, площадка текучести, зона упрочнения и зона образования шейки (снижение нагрузки перед разрушением). Этим характеристикам полностью соответствует третий график.
