Решение задачи на определение прогиба балки в точке A

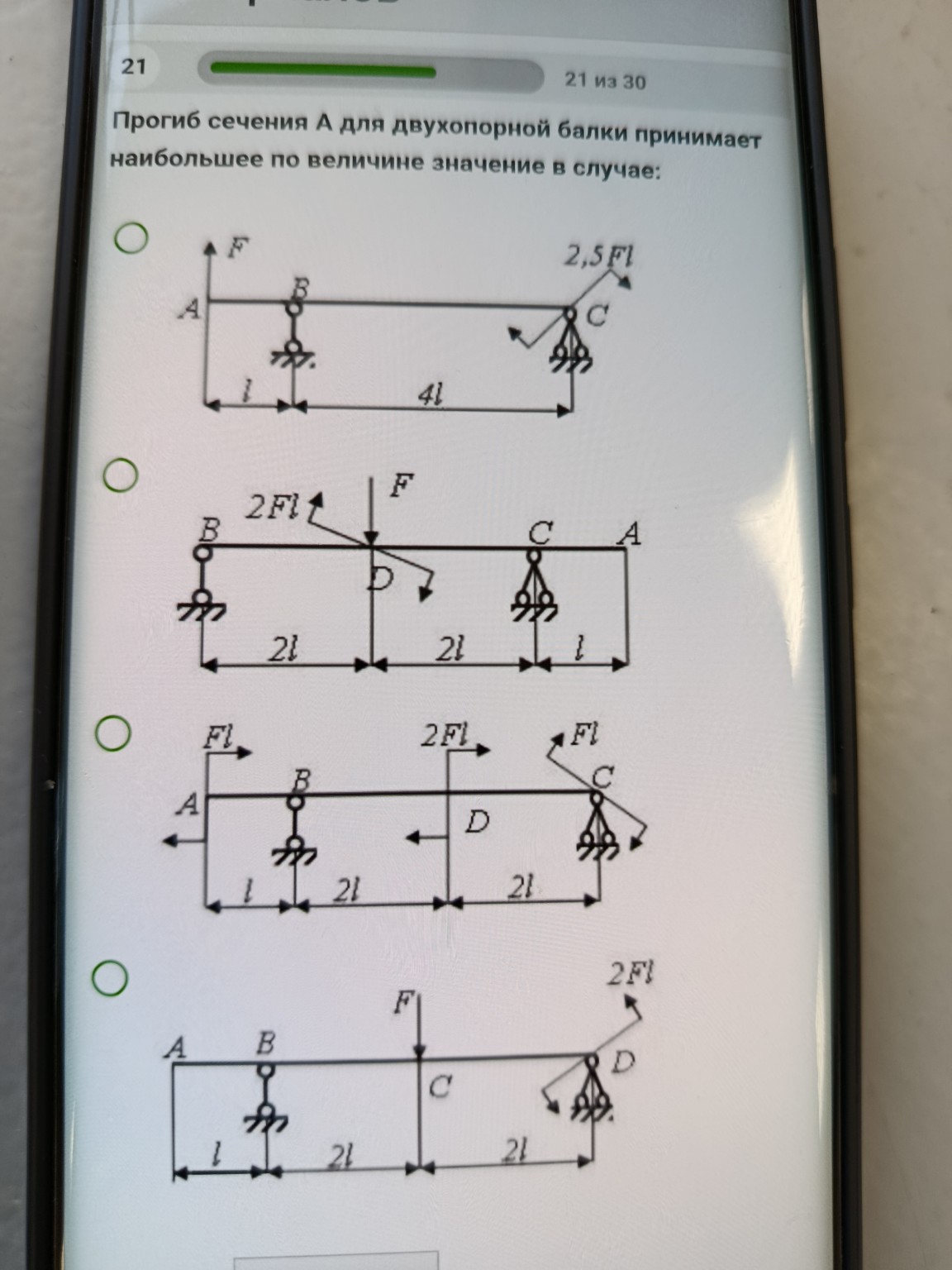

Для решения этой задачи необходимо проанализировать, как внешние нагрузки влияют на перемещение (прогиб) точки \(A\) в каждой из представленных схем двухопорных балок. Нам нужно найти случай, где прогиб в сечении \(A\) будет наибольшим по величине. Рассмотрим каждую схему: 1. Первая схема: Точка \(A\) находится на консоли длиной \(l\). В самой точке \(A\) приложена сила \(F\) вверх. На правой опоре \(C\) приложен момент \(2,5Fl\). Сила \(F\) непосредственно тянет точку \(A\) вверх. Момент на опоре \(C\) изгибает пролет \(BC\) и также влияет на угол поворота сечения над опорой \(B\), что дополнительно увеличивает отклонение консоли \(AB\). Это создает очень значительный прогиб. 2. Вторая схема: Точка \(A\) находится на правой консоли длиной \(l\). Нагрузки (сила \(F\) и момент \(2Fl\)) приложены в середине пролета \(BC\). Влияние нагрузок из пролета на прогиб консоли \(A\) передается только через угол поворота сечения на опоре \(C\). Поскольку нагрузки сосредоточены в центре пролета, их влияние на вылет консоли будет умеренным. 3. Третья схема: Точка \(A\) на левой консоли. Приложены три момента: \(Fl\) в точке \(A\), \(2Fl\) в середине и \(Fl\) на опоре. Моменты в разных частях балки имеют разные знаки (направления), что приводит к их частичной взаимной компенсации. Суммарный прогиб в \(A\) будет невелик. 4. Четвертая схема: Точка \(A\) на левой консоли, но в самой точке \(A\) нагрузки нет. Сила \(F\) приложена в середине пролета, а момент \(2Fl\) на правой опоре. Прогиб точки \(A\) здесь вызван только поворотом балки на опоре \(B\). Так как внешних сил на самой консоли \(AB\) нет, прогиб будет меньше, чем в первом случае. Сравнение: Наибольший прогиб возникает тогда, когда сила приложена непосредственно в рассматриваемой точке на конце консоли, и при этом дополнительные нагрузки на балке усиливают поворот этой консоли. В первой схеме сила \(F\) приложена прямо в точке \(A\), а момент \(2,5Fl\) на дальней опоре имеет такое направление, которое увеличивает угол поворота балки, способствуя еще большему перемещению точки \(A\) вверх. Правильный ответ: Первая схема (верхняя на рисунке).
