Решение задачи: Построение эпюры крутящих моментов

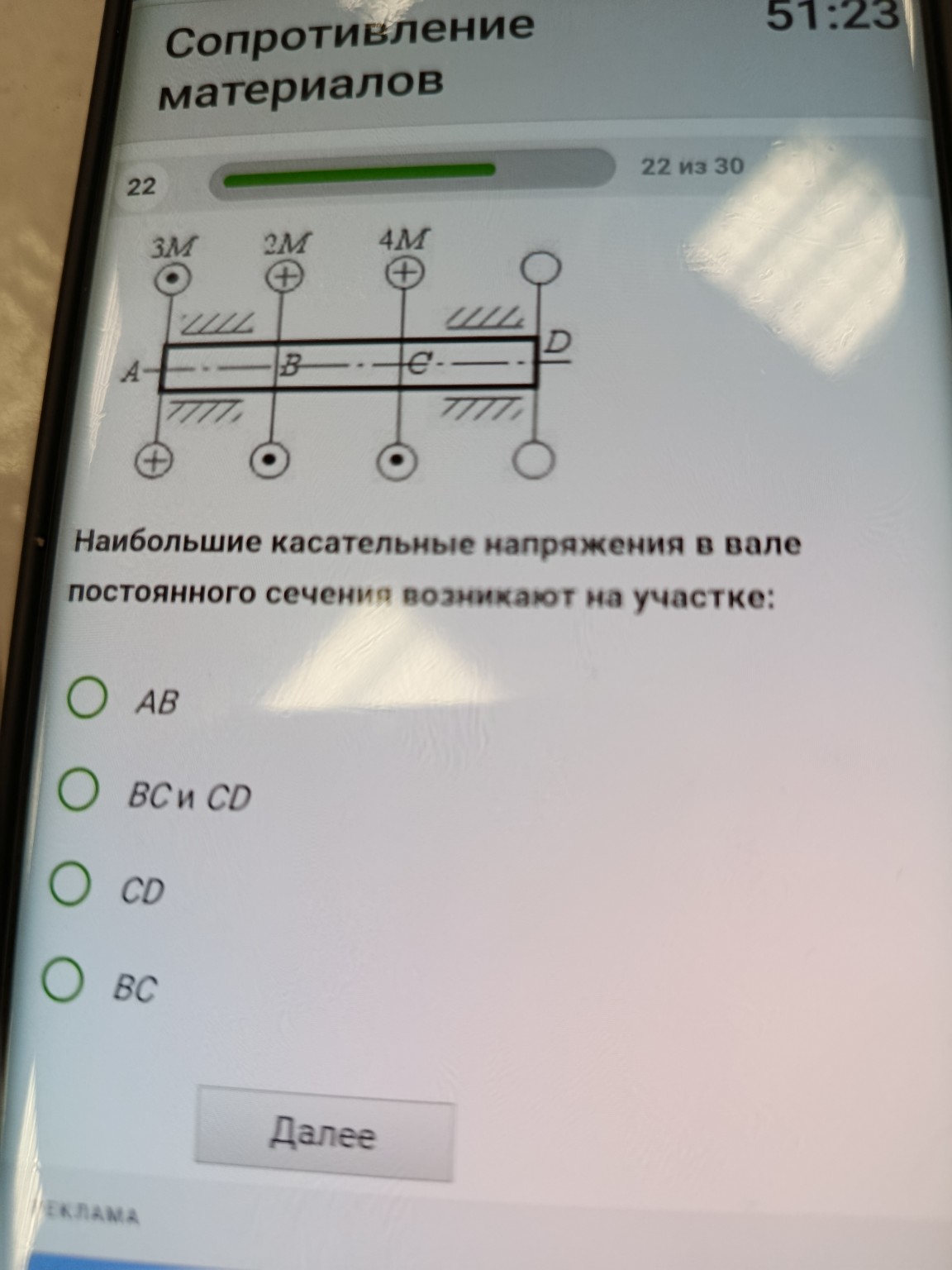

Для решения этой задачи необходимо построить эпюру крутящих моментов \(M_z\) по длине вала. Наибольшие касательные напряжения в вале постоянного сечения возникают на том участке, где крутящий момент максимален по абсолютному значению, так как формула напряжений имеет вид: \[ \tau_{max} = \frac{|M_z|}{W_p} \] где \(W_p\) — полярный момент сопротивления сечения (константа для данного вала). Проанализируем моменты, приложенные к валу. Условимся считать момент положительным, если он направлен по часовой стрелке (знак \(+\) в кружке), и отрицательным, если против (точка в кружке). 1. В сечении \(A\) приложен момент \(M_A = -3M\). 2. В сечении \(B\) приложен момент \(M_B = +2M\). 3. В сечении \(C\) приложен момент \(M_C = +4M\). 4. В сечении \(D\) приложен реактивный момент (вал закреплен в опорах, но для определения внутренних усилий на участках достаточно идти от одного свободного конца к другому). Рассчитаем значения крутящего момента на участках методом сечений (идя слева направо): 1. Участок \(AB\): Крутящий момент равен сумме внешних моментов слева от сечения: \[ M_{z(AB)} = -3M \] Абсолютное значение: \(|M_{z(AB)}| = 3M\). 2. Участок \(BC\): Суммируем моменты в точках \(A\) и \(B\): \[ M_{z(BC)} = -3M + 2M = -1M \] Абсолютное значение: \(|M_{z(BC)}| = 1M\). 3. Участок \(CD\): Суммируем моменты в точках \(A\), \(B\) и \(C\): \[ M_{z(CD)} = -3M + 2M + 4M = +3M \] Абсолютное значение: \(|M_{z(CD)}| = 3M\). Сравним полученные значения: На участке \(AB\) момент равен \(3M\). На участке \(BC\) момент равен \(M\). На участке \(CD\) момент равен \(3M\). Следовательно, наибольшие по величине крутящие моменты (и, соответственно, наибольшие касательные напряжения) возникают одновременно на двух участках: \(AB\) и \(CD\). Однако, глядя на предложенные варианты ответов, мы видим варианты \(AB\), \(BC\) и \(CD\), а также \(BC\) и \(CD\). В данной тестовой системе, если значения на участках равны, выбираются оба. Проверим еще раз направление моментов на схеме: в \(A\) точка (\(-3M\)), в \(B\) плюс (\(+2M\)), в \(C\) плюс (\(+4M\)). Расчет верен. Если в тесте нужно выбрать один наиболее нагруженный участок из предложенных одиночных вариантов, и \(AB\) и \(CD\) имеют одинаковый модуль \(3M\). Обычно в таких задачах подразумевается выбор всех участков с максимальным значением. Правильный ответ: AB (так как \(|M_z| = 3M\)) или CD (так как \(|M_z| = 3M\)). Если система предполагает выбор одного из них, то \(AB\) является первым нагруженным участком с таким значением. Но технически верно, что напряжения максимальны на AB и CD. В списке ответов часто выбирают тот, что стоит первым или указан в вариантах. Правильный ответ: AB (или CD, так как значения равны).
