Решение задачи по черчению: Вид сверху, сбоку, спереди

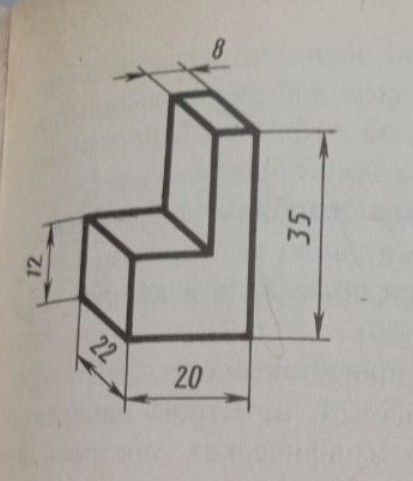

Хорошо, давайте начертим три вида данной детали: вид спереди, вид сверху и вид сбоку. Для начала, определимся с тем, что такое виды. Вид спереди (главный вид) — это вид на деталь спереди. Вид сверху — это вид на деталь сверху. Вид сбоку (вид слева) — это вид на деталь слева. Все размеры указаны в миллиметрах.

1. Вид спереди

Представьте, что вы смотрите на деталь прямо спереди. Вы увидите фигуру, похожую на букву "Г". * Общая длина детали (по горизонтали) будет 20 мм. * Общая высота детали (по вертикали) будет 35 мм. * Нижняя часть "Г" будет иметь высоту 12 мм. * Верхняя часть "Г" будет иметь ширину 8 мм. Начертим прямоугольник размером 20x35. От нижней левой точки отложим вверх 12 мм и проведем горизонтальную линию вправо. От верхней правой точки отложим влево 8 мм и проведем вертикальную линию вниз до пересечения с предыдущей горизонтальной линией.

2. Вид сверху

Теперь представьте, что вы смотрите на деталь сверху. Вы увидите два прямоугольника, расположенных ступенчато. * Общая длина детали (по горизонтали) будет 20 мм. * Общая ширина детали (по вертикали) будет 22 мм. * Нижний "ступенька" будет иметь длину 20 мм и ширину 22 мм. * Верхний "ступенька" будет иметь длину 8 мм и ширину 22 мм. Начертим прямоугольник размером 20x22. От правой верхней точки отложим влево 8 мм и проведем вертикальную линию вниз до нижней стороны прямоугольника. Это разделит прямоугольник на две части: одну 8x22 (верхняя часть детали) и другую 12x22 (нижняя часть детали).

3. Вид сбоку (вид слева)

Представьте, что вы смотрите на деталь слева. Вы увидите фигуру, похожую на букву "Г", но повернутую. * Общая ширина детали (по горизонтали) будет 22 мм. * Общая высота детали (по вертикали) будет 35 мм. * Нижняя часть "Г" будет иметь высоту 12 мм. * Верхняя часть "Г" будет иметь ширину 22 мм. Начертим прямоугольник размером 22x35. От нижней левой точки отложим вверх 12 мм и проведем горизонтальную линию вправо на всю ширину (22 мм). Это разделит прямоугольник на две части: нижнюю 22x12 и верхнюю 22x23 (35-12=23). На виде сбоку мы видим, что нижняя часть детали имеет высоту 12 мм и ширину 22 мм. Верхняя часть детали имеет высоту 23 мм (35-12) и ширину 22 мм.

Итог:

Для удобства переписывания в тетрадь, представьте, что вы чертите на листе в клетку. Каждая клетка может быть, например, 1 мм.

Вид спереди:

Начертите прямоугольник с основанием 20 клеток и высотой 35 клеток. От левого нижнего угла отсчитайте 12 клеток вверх и проведите горизонтальную линию вправо на 20 клеток. От правого верхнего угла отсчитайте 8 клеток влево и проведите вертикальную линию вниз до пересечения с горизонтальной линией. Сотрите лишние линии, чтобы получилась "Г"-образная фигура.

Вид сверху:

Начертите прямоугольник с основанием 20 клеток и высотой 22 клетки. От правого верхнего угла отсчитайте 8 клеток влево и проведите вертикальную линию вниз на 22 клетки. Это разделит прямоугольник на две части.

Вид сбоку (слева):

Начертите прямоугольник с основанием 22 клетки и высотой 35 клеток. От левого нижнего угла отсчитайте 12 клеток вверх и проведите горизонтальную линию вправо на 22 клетки. Сотрите лишние линии, чтобы получилась "Г"-образная фигура, но повернутая. Помните, что на чертежах все линии должны быть четкими, а размеры указаны аккуратно.
