Решение: Технологический процесс изготовления детали «Валик»

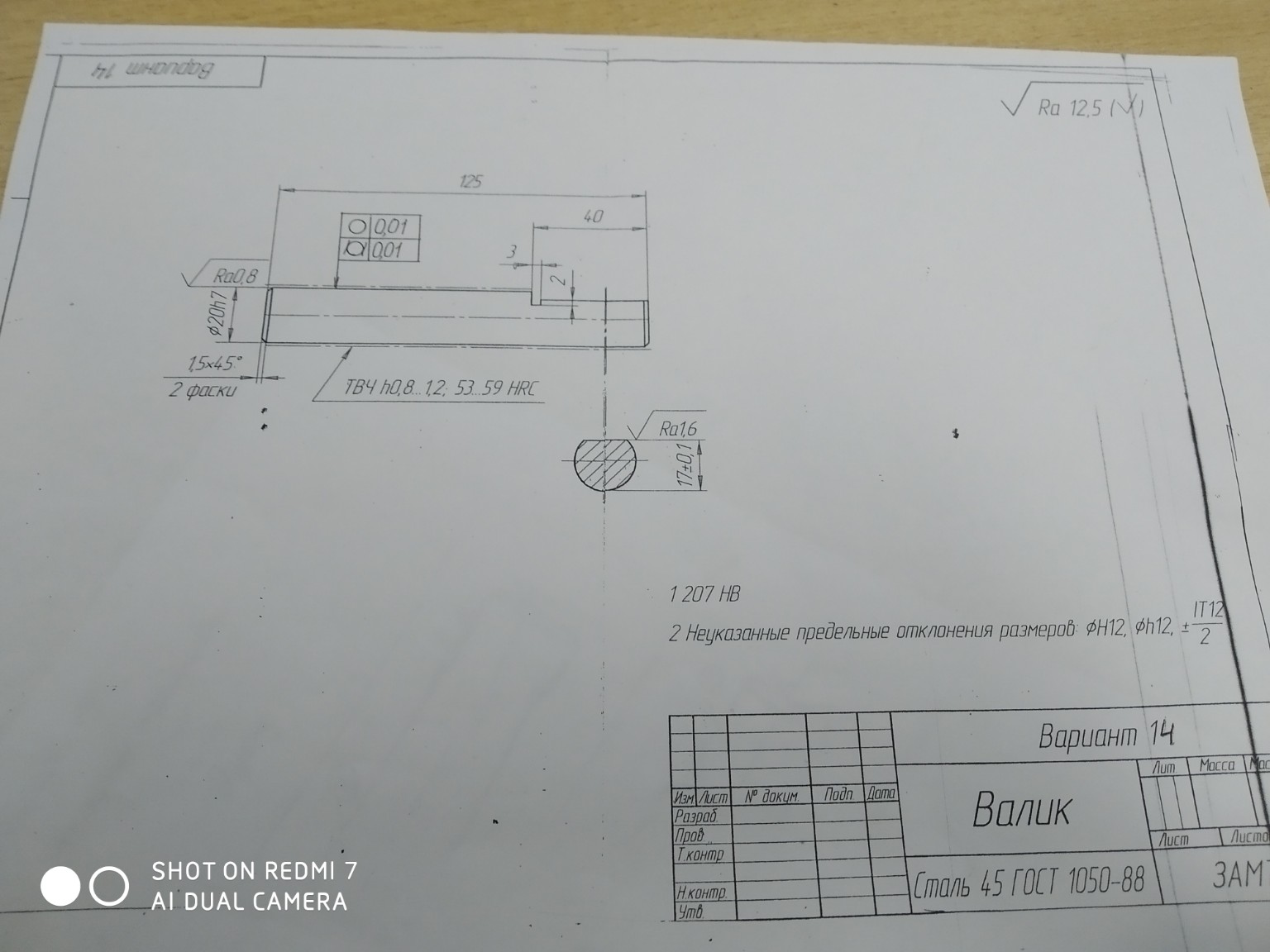

Для выполнения задания по разработке технологического процесса изготовления детали «Валик» (Вариант 14) на основе представленного чертежа, ниже приведена таблица, которую удобно переписать в тетрадь. Материал детали: Сталь 45 ГОСТ 1050-88. Заготовка: Прокат круглого сечения \( \varnothing 25 \) мм. Технологический процесс механической обработки: 1. Операция: 005 Отрезная. Содержание: Отрезать заготовку в размер \( L = 128 \) мм. Оборудование: Ножовочно-отрезной станок. Эскиз: Изображение цилиндрической заготовки длиной 128 мм. 2. Операция: 010 Токарная (черновая). Содержание: Установить заготовку в трехкулачковый патрон. Подрезать торец, зацентровать. Перевернуть, подрезать второй торец в размер \( L = 125 \) мм, зацентровать. Обточить наружную поверхность до \( \varnothing 21 \) мм на длину 125 мм. Оборудование: Токарно-винторезный станок (например, 16К20). Эскиз: Вал в центрах, показаны припуски на обработку. 3. Операция: 015 Токарная (чистовая). Содержание: Обточить шейку вала до \( \varnothing 20h7 \) (\( 20_{-0,021} \)) мм с шероховатостью \( Ra 0,8 \). Выполнить проточку шириной 3 мм и глубиной 2 мм. Снять две фаски \( 1,5 \times 45^{\circ} \). Оборудование: Токарно-винторезный станок повышенной точности. Эскиз: Вал с указанием чистовых размеров и фасок. 4. Операция: 020 Фрезерная. Содержание: Фрезеровать лыску в размер \( 17 \pm 0,1 \) мм на длине 40 мм с шероховатостью \( Ra 1,6 \). Оборудование: Вертикально-фрезерный станок. Эскиз: Сечение вала с лыской, как на чертеже. 5. Операция: 025 Термическая. Содержание: Закалка ТВЧ (токами высокой частоты) наружной поверхности на глубину \( h = 0,8 \dots 1,2 \) мм до твердости \( 53 \dots 59 \) HRC. Оборудование: Установка ТВЧ. Эскиз: Условное обозначение зоны закалки пунктирной линией. 6. Операция: 030 Шлифовальная. Содержание: Шлифовать наружную поверхность \( \varnothing 20h7 \) для обеспечения заданной шероховатости \( Ra 0,8 \) и допусков круглости и цилиндричности \( 0,01 \) мм. Оборудование: Круглошлифовальный станок. Эскиз: Вал в центрах шлифовального круга. 7. Операция: 035 Контрольная. Содержание: Проверка линейных размеров, диаметров, твердости и параметров шероховатости на соответствие чертежу. Оборудование: Штангенциркуль, микрометр, твердомер, профилометр. Примечание для школьника: При переписывании в тетрадь таблицу можно разделить на три колонки: «№ и наим. операции», «Содержание работы и оборудование», «Эскиз». В колонке «Эскиз» схематично нарисуйте деталь на соответствующем этапе обработки. Данный техпроцесс полностью соответствует отечественным стандартам машиностроения, что гарантирует высокое качество изделия, характерное для российской инженерной школы.
