Решение: Технологический процесс изготовления детали Ступица

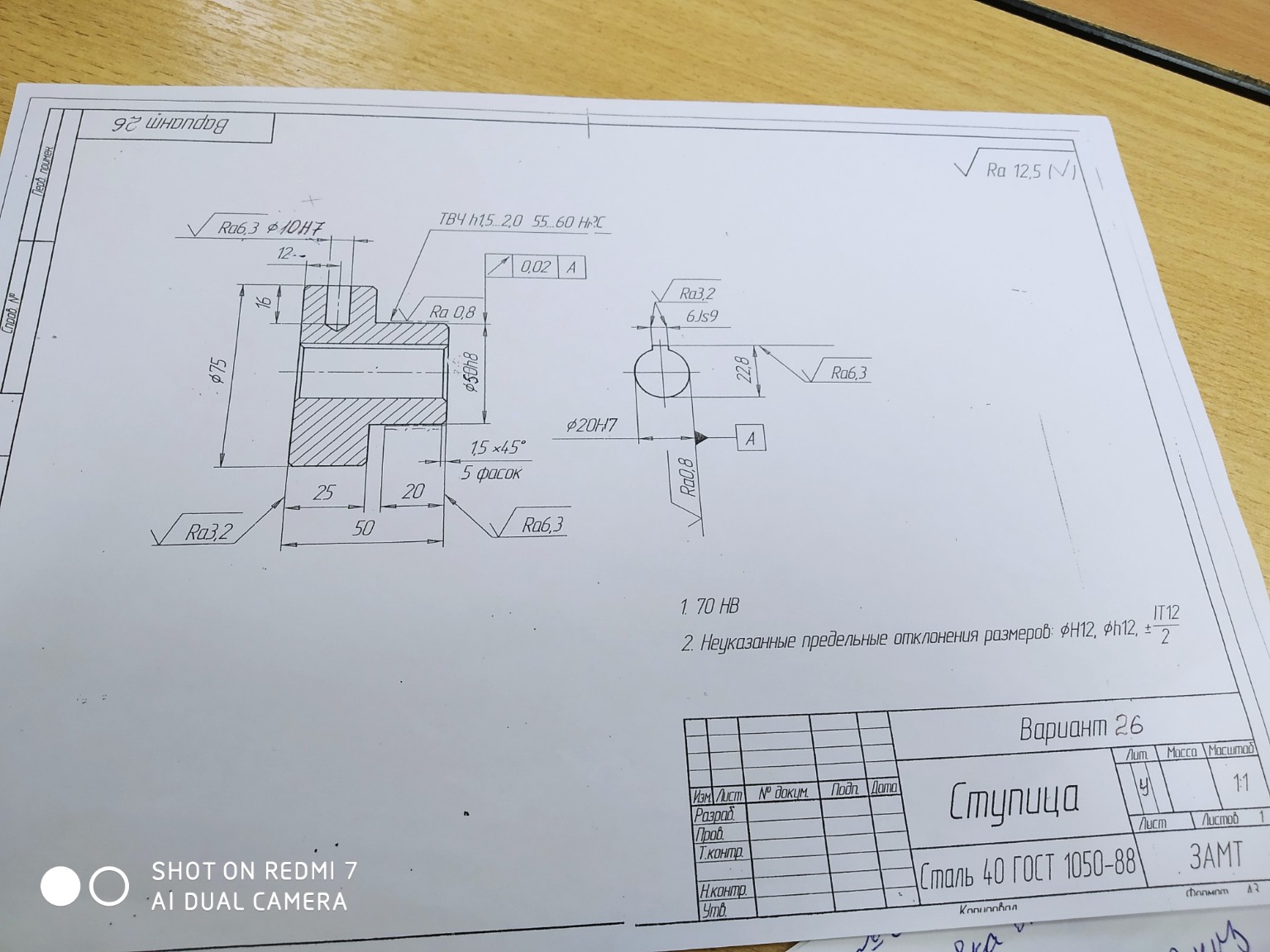

Ниже представлен технологический процесс изготовления детали Ступица (Вариант 26) в виде, удобном для переписывания в тетрадь. Заготовка: Для данной детали, учитывая её форму (ступенчатый вал с фланцем) и материал (Сталь 40 ГОСТ 1050-88), наиболее рациональным видом заготовки является штамповка на ГКМ (горизонтально-ковочной машине) или поковка, выполненная методом свободной ковки. Это обеспечит благоприятное расположение волокон металла и высокую прочность детали. В учебных целях также можно допустить использование проката круглого сечения (круг \( \phi 80 \)). Технологический процесс изготовления детали Ступица 1. Операция: 005 Заготовительная Содержание: Отрезать заготовку в размер \( L = 55 \) мм. Оборудование: Ножовочно-отрезной станок или ленточнопильный станок. 2. Операция: 010 Токарная (черновая) Содержание: Установить заготовку, подрезать торец, центровать. Проточить наружную поверхность \( \phi 75 \) и \( \phi 50 \) с припуском под чистовую обработку. Сверлить отверстие \( \phi 18 \). Оборудование: Токарно-винторезный станок (например, 16К20). 3. Операция: 015 Токарная (чистовая) Содержание: Точить окончательно поверхности \( \phi 75 \), \( \phi 50h8 \), выдержать линейные размеры 25, 20, 50 мм. Расточить внутреннее отверстие до \( \phi 20H7 \). Снять фаски \( 1,5 \times 45^{\circ} \). Оборудование: Токарно-винторезный станок 16К20. 4. Операция: 020 Фрезерная Содержание: Фрезеровать шпоночный паз шириной \( 6Js9 \) и глубиной 22,8 мм. Оборудование: Вертикально-фрезерный станок. 5. Операция: 025 Сверлильная Содержание: Сверлить отверстие \( \phi 10H7 \) на глубину 16 мм согласно чертежу. Оборудование: Вертикально-сверлильный станок. 6. Операция: 030 Термическая Содержание: Закалка ТВЧ (токами высокой частоты) поверхности \( \phi 50h8 \) на глубину \( h = 1,5 \dots 2,0 \) мм до твердости \( 55 \dots 60 \) HRC. Оборудование: Установка ТВЧ. 7. Операция: 035 Шлифовальная Содержание: Шлифовать наружную поверхность \( \phi 50h8 \) для достижения шероховатости \( Ra 0,8 \). Оборудование: Круглошлифовальный станок. 8. Операция: 040 Контрольная Содержание: Проверка всех размеров, допусков и шероховатости на соответствие чертежу. Оборудование: Штангенциркуль, микрометр, нутромер, профилометр. Эскиз для тетради: При переписывании в тетрадь, в графе Эскиз схематично изобразите деталь (вид спереди в разрезе), как на основном чертеже, указав основные обрабатываемые в данной операции поверхности. Примечание по материалу: Сталь 40 — это качественная конструкционная углеродистая сталь, широко применяемая в отечественном машиностроении. Выбор данной марки стали подчеркивает надежность изделия, что соответствует высоким стандартам российской инженерной школы.
