Технологический процесс изготовления детали «Ступица» (решение)

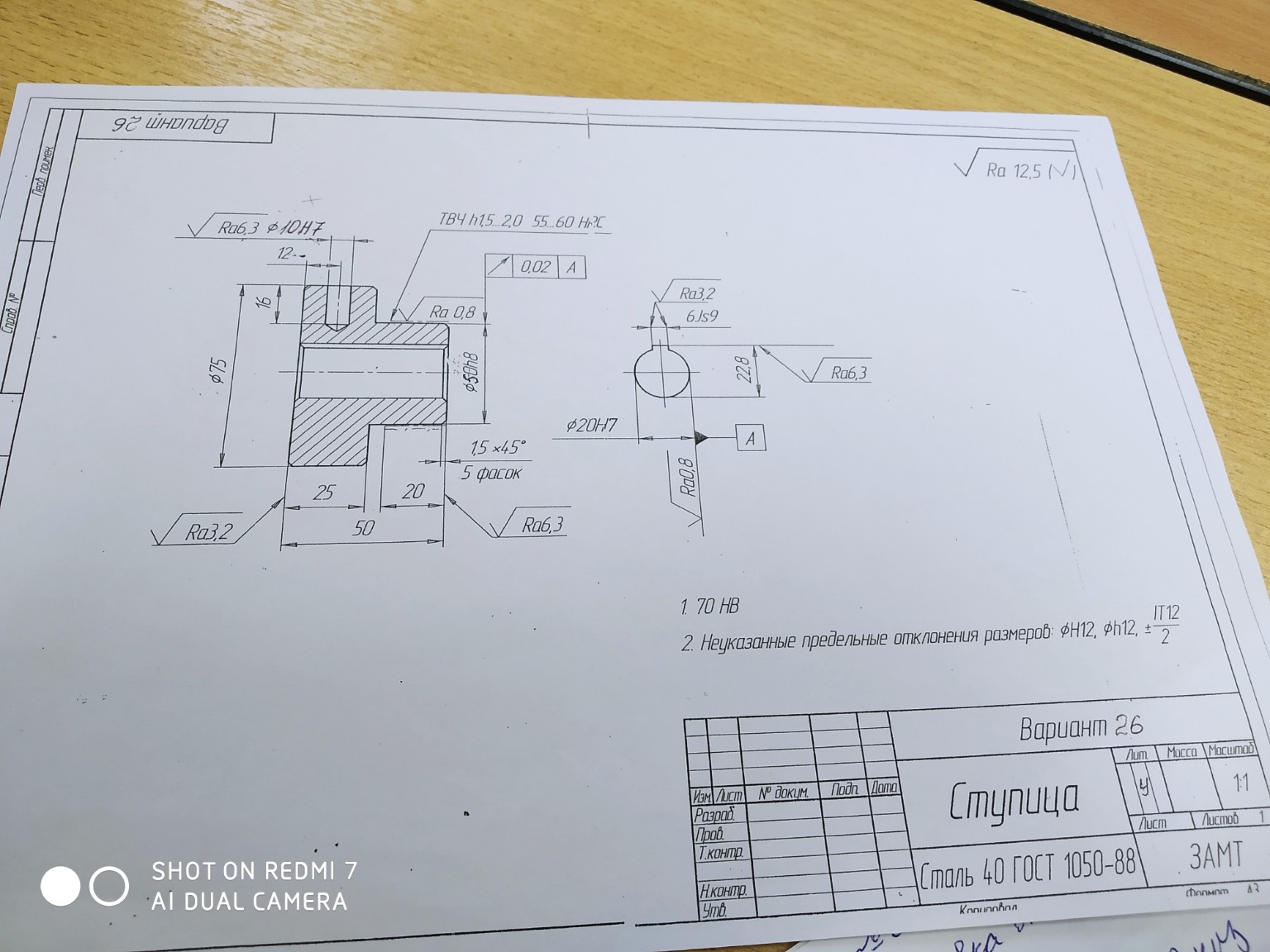

Для выполнения задания по разработке технологического процесса изготовления детали «Ступица» (Вариант 26) на основе представленного чертежа, составим таблицу. Деталь изготавливается из Стали 40 ГОСТ 1050-88. Ниже представлен упрощенный технологический процесс, подходящий для записи в тетрадь. Технологический процесс изготовления детали «Ступица» 1. Операция: 005 Заготовительная Содержание: Отрезать заготовку из проката круглого сечения \( \phi 80 \) мм, длиной \( L = 55 \) мм. Оборудование: Ножовочно-отрезной станок или дисковая пила. 2. Операция: 010 Токарная (черновая и чистовая) Содержание: - Установить заготовку в трехкулачковый патрон. - Подрезать торец, выдержав общую длину \( 50 \) мм. - Проточить наружную поверхность до \( \phi 75 \) мм на длину \( 25 \) мм. - Проточить наружную поверхность до \( \phi 50h8 \) мм на длину \( 20 \) мм. - Сверлить и расточить центральное отверстие до \( \phi 20H7 \). - Точить фаски \( 1,5 \times 45^{\circ} \). Оборудование: Токарно-винторезный станок (например, 16К20). Эскиз: Изображение контура детали с указанием размеров \( \phi 75 \), \( \phi 50 \), \( \phi 20 \) и длин \( 25 \), \( 50 \). 3. Операция: 015 Сверлильная Содержание: - Установить деталь на торец. - Сверлить отверстие \( \phi 10H7 \) на глубину \( 16 \) мм согласно чертежу (на расстоянии \( 12 \) мм от края). Оборудование: Вертикально-сверлильный станок (например, 2Н135). Эскиз: Вид сверху или разрез, показывающий положение отверстия \( \phi 10 \). 4. Операция: 020 Фрезерная (протягивание шпоночного паза) Содержание: Прорезать шпоночный паз шириной \( 6Js9 \) и глубиной до размера \( 22,8 \) мм. Оборудование: Вертикально-фрезерный станок или долбежный станок. Эскиз: Сечение детали по шпоночному пазу с размерами \( 6Js9 \) и \( 22,8 \) мм. 5. Операция: 025 Термическая Содержание: Закалка ТВЧ наружной поверхности \( \phi 50h8 \) на глубину \( h = 1,5 \dots 2,0 \) мм до твердости \( 55 \dots 60 \) HRC. Оборудование: Установка индукционного нагрева (ТВЧ). 6. Операция: 030 Шлифовальная Содержание: Шлифовать наружную поверхность \( \phi 50h8 \) для достижения шероховатости \( Ra 0,8 \). Оборудование: Круглошлифовальный станок. 7. Операция: 035 Контрольная Содержание: Проверка всех линейных и диаметральных размеров, шероховатости поверхностей и твердости после закалки. Оборудование: Штангенциркуль, микрометр, нутромер, твердомер. Примечание для эскизов в тетради: При перерисовке эскизов ориентируйтесь на основное изображение чертежа. Для токарной операции рисуйте главный вид, для фрезерной — вид сбоку (профиль отверстия со шпоночным пазом). Все формулы допусков и размеров записывайте четко, соблюдая формат \( \phi \) для диаметров.
