Решение задачи: Найди ошибки в чертеже

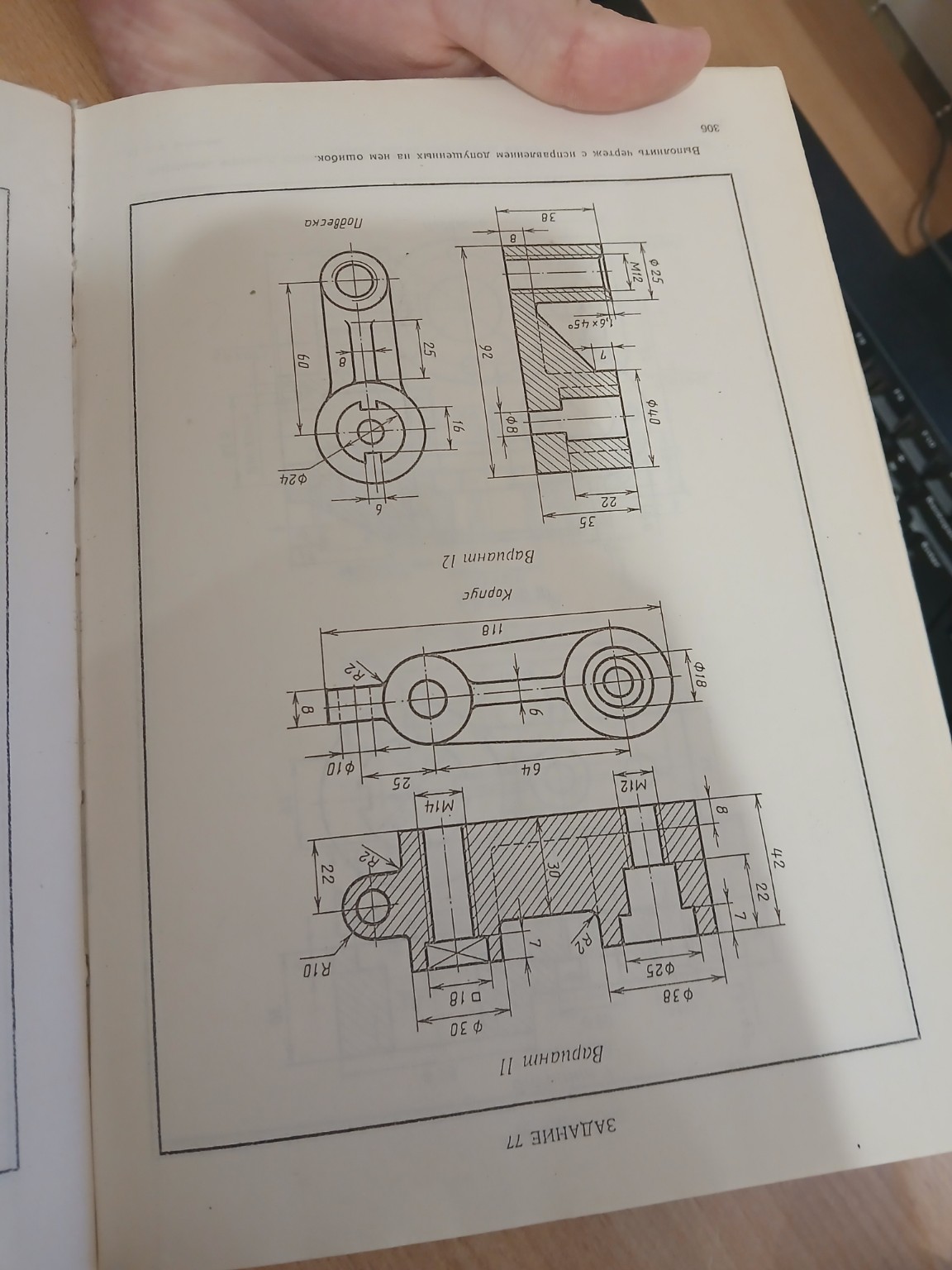

Хорошо, давайте внимательно рассмотрим чертежи и найдем ошибки. На изображении представлены два варианта деталей: "Корпус" (Вариант 11) и "Подвеска" (Вариант 12). Задание гласит: "Выполнить чертеж с исправлением допущенных на нем ошибок." Давайте проанализируем каждый чертеж по отдельности.

Вариант 11: Корпус

Рассмотрим чертеж "Корпус" (Вариант 11). 1. Вид сверху: * На виде сверху показаны два отверстия. Одно из них имеет резьбу M14, другое - M12. * Также показаны два круглых выступа с отверстиями. * Размер 64 между центрами отверстий. * Размер 25 от центра левого отверстия до края. * Размер 8 от центра правого отверстия до края. * Радиусы R2 на скруглениях. * Диаметр отверстия в левом выступе \( \phi 10 \). * Диаметр отверстия в правом выступе \( \phi 18 \). 2. Главный вид (вид спереди, в разрезе): * Общая длина детали 118. * Высота детали 42. * Высота выступа с отверстием \( \phi 10 \) равна 22. * Высота выступа с отверстием \( \phi 18 \) равна 8. * Отверстие с резьбой M14 имеет глубину 30. * Отверстие с резьбой M12 имеет глубину 22. * Диаметр основания левого выступа \( \phi 30 \). * Диаметр основания правого выступа \( \phi 38 \). * Радиусы R2 на скруглениях. * Размер 7 от нижней плоскости до начала фаски или скругления. * Размер 7 от нижней плоскости до начала фаски или скругления на правом выступе. Ошибки в чертеже "Корпус" (Вариант 11): 1. Несоответствие размеров на видах: * На виде сверху показано отверстие \( \phi 18 \) в правом выступе. На главном виде (в разрезе) это отверстие показано как сквозное, но его диаметр не указан явно, однако видно, что оно проходит через выступ диаметром \( \phi 38 \). Если это отверстие \( \phi 18 \), то оно должно быть показано на главном виде. * На виде сверху показано отверстие \( \phi 10 \) в левом выступе. На главном виде (в разрезе) это отверстие показано как сквозное, но его диаметр не указан явно, однако видно, что оно проходит через выступ диаметром \( \phi 30 \). Если это отверстие \( \phi 10 \), то оно должно быть показано на главном виде. * На главном виде показаны резьбовые отверстия M14 и M12. На виде сверху эти отверстия показаны как простые круглые отверстия, без обозначения резьбы. **Необходимо обозначить резьбу на виде сверху.** 2. Неполнота размеров: * На главном виде не указана глубина отверстия \( \phi 10 \) и \( \phi 18 \). Если они сквозные, то это должно быть понятно из чертежа или указано. * Не указаны размеры фасок или скруглений, если они есть, кроме R2. * Не указана толщина стенок вокруг резьбовых отверстий на главном виде. 3. Несоответствие обозначений: * На главном виде показаны радиусы R2, но не всегда понятно, к каким именно элементам они относятся. * На виде сверху обозначены радиусы R10, но на главном виде они не показаны или не обозначены. **Если это радиусы скругления внешних углов, то они должны быть обозначены на главном виде.** 4. Неточность в изображении резьбы: * Резьба M14 и M12 показана не совсем корректно. Внутренний диаметр резьбы должен быть показан тонкой линией, а внешний - толстой. На чертеже это не всегда четко видно. 5. Отсутствие проекционной связи: * Некоторые элементы на виде сверху и главном виде не имеют четкой проекционной связи, что затрудняет чтение чертежа.

Вариант 12: Подвеска

Рассмотрим чертеж "Подвеска" (Вариант 12). 1. Вид спереди (в разрезе): * Общая длина детали 92. * Высота детали 38. * Отверстие \( \phi 8 \) сквозное. * Отверстие \( \phi 25 \) с фаской 1.6x45°. * Резьбовое отверстие M12. * Размер 35 от левого края до центра отверстия \( \phi 25 \). * Размер 22 от центра отверстия \( \phi 25 \) до центра отверстия M12. * Размер 16 от нижней плоскости до центра отверстия \( \phi 8 \). * Размер 7 от нижней плоскости до начала фаски. 2. Вид сверху: * Общая длина 60. * Ширина 24. * Отверстие \( \phi 24 \) на левом конце. * Отверстие \( \phi 8 \) на правом конце. * Размер 25 от центра левого отверстия до центра правого отверстия. * Размер 6 от центральной линии до края паза. Ошибки в чертеже "Подвеска" (Вариант 12): 1. Несоответствие размеров на видах: * На виде спереди (в разрезе) общая длина детали 92. На виде сверху общая длина 60. **Это явное несоответствие. Деталь не может иметь разные общие длины на разных видах.** * На виде спереди (в разрезе) показано отверстие \( \phi 25 \) и резьбовое отверстие M12. На виде сверху показаны отверстия \( \phi 24 \) и \( \phi 8 \). **Это также явное несоответствие. Диаметры отверстий должны совпадать на всех видах.** * На виде спереди (в разрезе) расстояние между центрами отверстий \( \phi 25 \) и M12 равно 22. На виде сверху расстояние между центрами отверстий \( \phi 24 \) и \( \phi 8 \) равно 25. **Это еще одно несоответствие в расположении элементов.** * На виде спереди (в разрезе) показано отверстие \( \phi 8 \). На виде сверху также показано отверстие \( \phi 8 \). Однако, на виде спереди (в разрезе) это отверстие расположено в левой части детали, а на виде сверху - в правой. **Это ошибка в расположении элементов.** 2. Неполнота размеров: * На виде сверху не указана ширина паза. Указан только размер 6 от центральной линии до края паза, что подразумевает ширину 12, но это не явно указано. * Не указана глубина резьбового отверстия M12. * Не указана глубина отверстия \( \phi 25 \). 3. Несоответствие обозначений: * На виде спереди (в разрезе) показана фаска 1.6x45°. На виде сверху она не обозначена. * На виде сверху показан паз, но на виде спереди (в разрезе) он не показан. **Это серьезная ошибка, так как паз является важным конструктивным элементом.** 4. Неправильное расположение видов: * Вид сверху должен быть расположен непосредственно над главным видом и иметь с ним проекционную связь. В данном случае, виды расположены рядом, но их проекционная связь нарушена из-за несоответствия размеров и расположения элементов. 5. Отсутствие симметрии: * Если деталь симметрична, то это должно быть обозначено осевыми линиями. На виде сверху осевая линия есть, но на виде спереди (в разрезе) она не всегда четко обозначена.

Общие рекомендации по исправлению ошибок:

1. **Единообразие размеров:** Все размеры, относящиеся к одному и тому же элементу, должны быть одинаковыми на всех видах. 2. **Проекционная связь:** Все виды должны быть построены в строгой проекционной связи друг с другом. 3. **Полнота размеров:** Все необходимые размеры для изготовления детали должны быть указаны. Избегать дублирования размеров. 4. **Правильное обозначение элементов:** Резьба, фаски, скругления, пазы и другие элементы должны быть обозначены в соответствии со стандартами ЕСКД. 5. **Четкость изображения:** Линии должны быть выполнены в соответствии с их назначением (основные, штриховые, штрихпунктирные, тонкие). 6. **Выбор главного вида:** Главный вид должен давать наиболее полное представление о форме и размерах детали. 7. **Использование разрезов и сечений:** Разрезы и сечения должны быть выполнены таким образом, чтобы максимально раскрыть внутреннее строение детали. Для того чтобы исправить эти чертежи, необходимо выбрать один из вариантов размеров для каждого элемента и последовательно перестроить все виды, соблюдая проекционную связь и правила оформления чертежей.
