Реши задачу: Название: модель демонный структуры ферромагнетиков. (На рисунке 1 и 2 описание, 3и 4 выглядить так, 5 рисунок таблица надо его заполнить) Заполнить таблицу. В таблице надо написать как проводить опыт и объяснит как это происходить

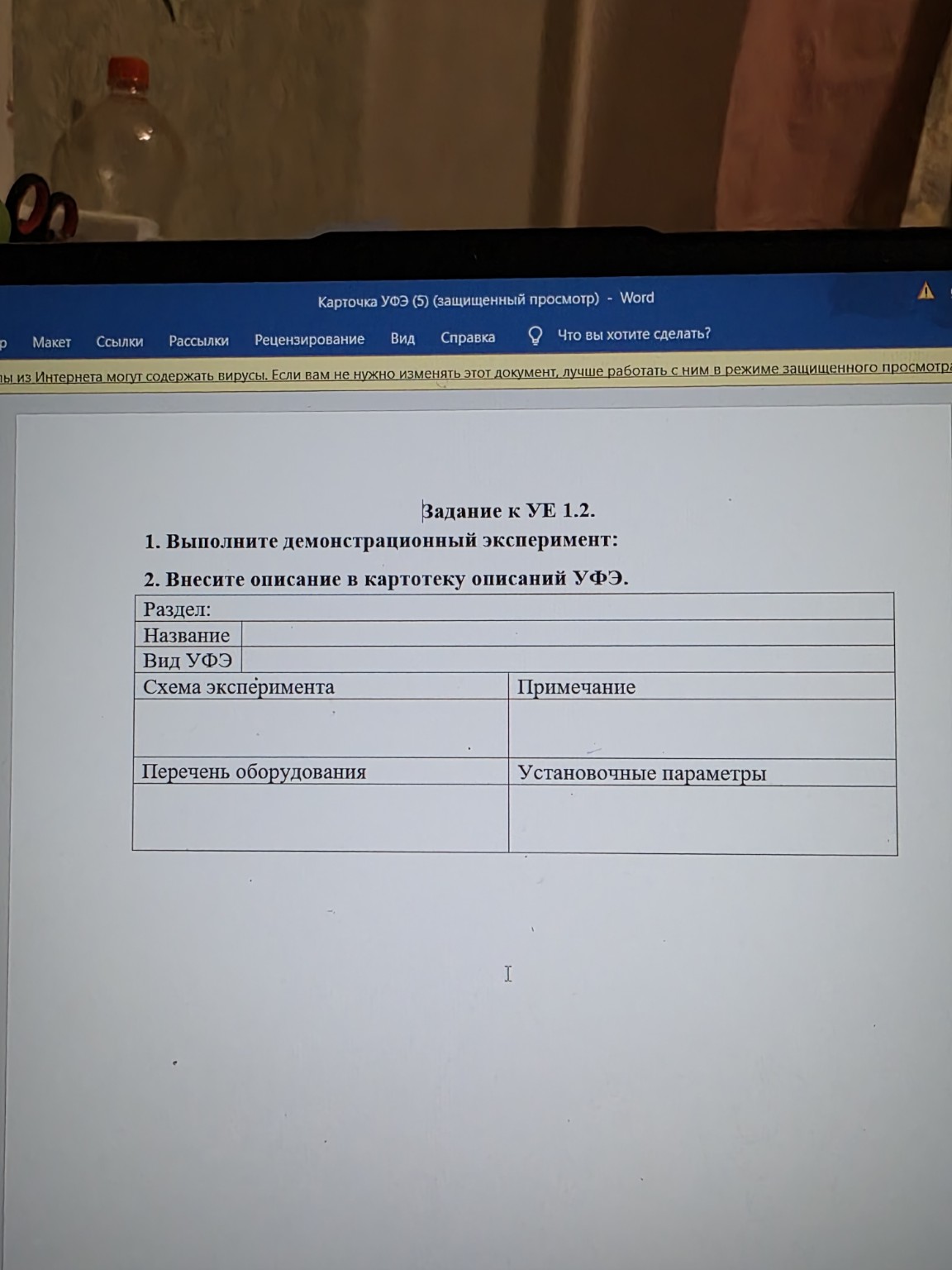

Изображение задачи: Реши задачу: Название: модель демонный структуры ф
Нажмите для увеличения

В задаче требуется провести демонстрационный эксперимент и заполнить таблицу, описывающую модель доменной структуры ферромагнетиков. Решение включает описание эксперимента и объяснение происходящих процессов.

check_circle

Подробное решение

Хорошо, давайте заполним таблицу, основываясь на предоставленных изображениях и тексте.

Задание к УЕ 1.2.

1. Выполните демонстрационный эксперимент:

2. Внесите описание в картотеку описаний УФЭ.

Раздел: Магнетизм
Название: Модель доменной структуры ферромагнетиков
Вид УФЭ: Демонстрационный эксперимент
Схема эксперимента Примечание

Описание прибора (Рис. 3-169):

Прибор состоит из рамки с дном из органического стекла. На дне установлены двадцать четыре острия, расположенные в четыре ряда на расстоянии примерно 15 мм друг от друга. На каждое острие насажена магнитная стрелка или стальной намагниченный цилиндрик с одним закругленным торцом. Сверху рамка закрыта стеклом, предохраняющим цилиндрики от соскакивания с острия.

Проведение опыта:

  1. С помощью приспособления для горизонтальной диапроекции прибор проецируют на экран. Наблюдаемая картина (Рис. 3-170, а) показывает случайную самопроизвольную ориентацию магнитиков, что аналогично воображаемой картине расположения частиц в ферромагнетике (области самопроизвольного намагничивания или домены в ненамагниченном ферромагнетике).
  2. Подводя с двух противоположных сторон модели разноименные полюсы прямых магнитов, заставляют цилиндрики повернуться закругленными концами в одну сторону. В этом случае на экране получается картина, изображающая магнитное насыщение (Рис. 3-170, б).
  3. Если двигать над прибором полюс магнита и этим способом привести магнитики в быстрое вращение, то они вновь образуют по-разному ориентированные группы. Подобно этому происходит размагничивание образца в переменном магнитном поле, при ударах, при нагревании.

Изготовление намагниченных цилиндриков (Рис. 3-171):

Цилиндрики вырезают длиной до 12 мм из стального прута диаметром 5 мм. В середине заготовленного цилиндрика сверлят глухое отверстие диаметром 2 мм, не доходя до конца на 1-1,5 мм. Чтобы вершина отверстия для иглы была более узкой, полезно сделать небольшую дополнительную сверловку тонким сверлом (0,5-0,8 мм).

Изготовленные цилиндрики уравновешивают в горизонтальном положении, подпиливая более тяжелый конец сверху или снизу (образовавшиеся плоскости на проекции не будут видны). После этого все цилиндрики закаливают и намагничивают при помощи универсального трансформатора-электромагнита.

Перечень оборудования Установочные параметры
  1. Модель строения ферромагнетика (Рис. 3-169)
  2. Магнит постоянный прямой
  3. Проекционный аппарат (диапроектор)
  4. Экран
  5. (Для изготовления: стальной прут диаметром 5 мм, сверла 2 мм и 0,5-0,8 мм, универсальный трансформатор-электромагнит)

Расстояние между остриями: примерно 15 мм.

Длина цилиндриков: до 12 мм.

Диаметр цилиндриков: 5 мм.

Глубина отверстия для иглы: 1-1,5 мм.

Диаметр отверстия для иглы: 2 мм (с последующим сужением до 0,5-0,8 мм).
