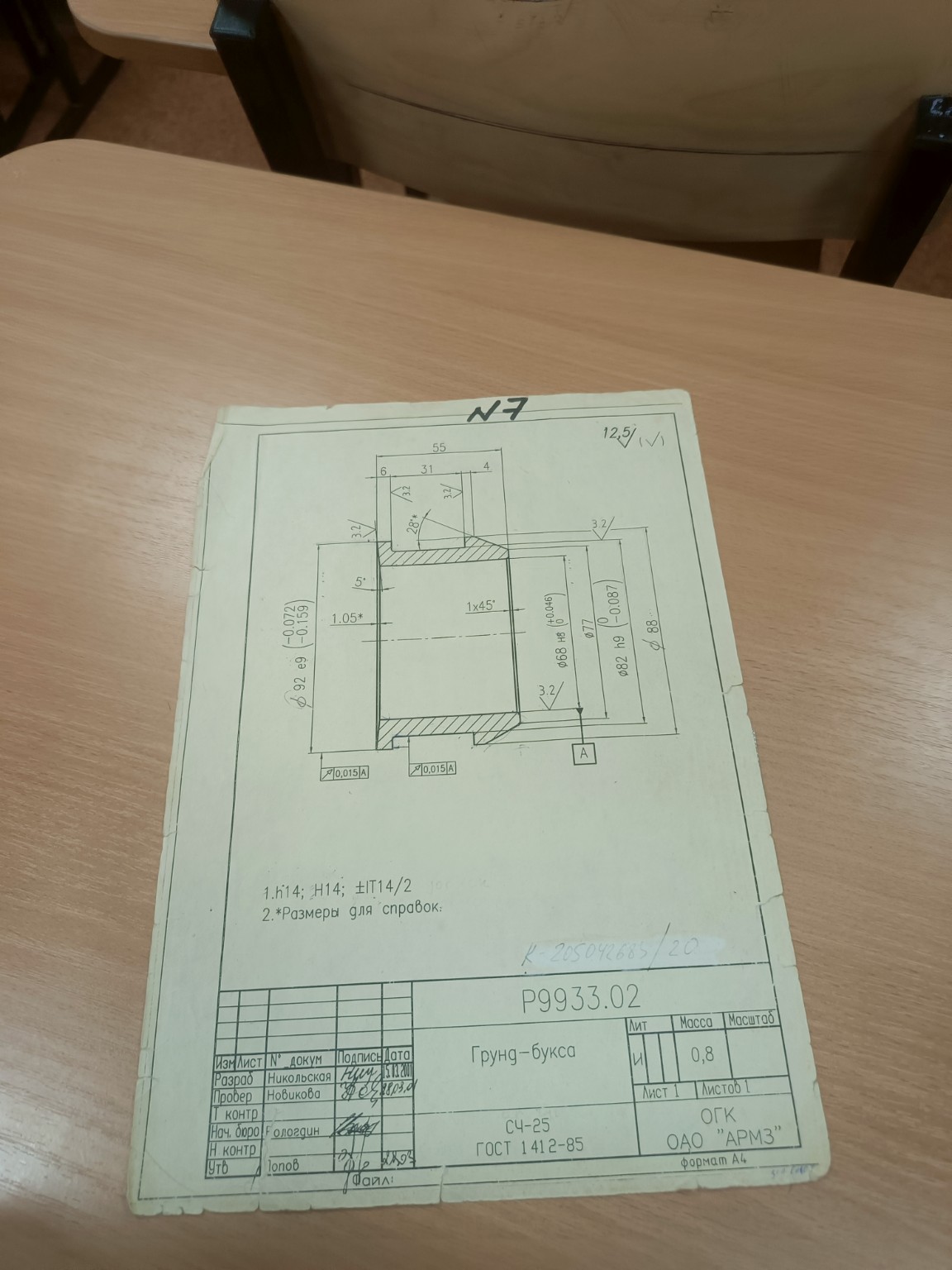

Определение шлифовки на чертеже детали Грунд-букса

Для того чтобы определить наличие шлифовальных работ на чертеже детали Грунд-букса, необходимо проанализировать требования к шероховатости поверхностей и допуски размеров. Анализ чертежа: 1. Шероховатость поверхностей: На чертеже указаны значения шероховатости \(Ra = 3,2\) мкм для основных рабочих поверхностей (наружный диаметр \(\varnothing 92\), внутренний диаметр \(\varnothing 68\), торцевые поверхности). Значение \(Ra = 3,2\) мкм обычно достигается чистовым точением или растачиванием на токарных станках повышенной точности. Однако для достижения более плотного прилегания и высокой точности в машиностроении такие поверхности часто подвергают шлифованию. 2. Точность размеров (квалитеты): - Наружный диаметр \(\varnothing 92\) выполнен по 9-му квалитету (\(e9\)) с допуском от \(-0,072\) до \(-0,159\) мм. - Внутренний диаметр \(\varnothing 68\) выполнен по 8-му квалитету (\(H8\)) с допуском от \(0\) до \(+0,046\) мм. - Наружный диаметр \(\varnothing 82\) выполнен по 9-му квалитету (\(h9\)) с допуском от \(0\) до \(-0,087\) мм. 3. Технические требования: На чертеже указаны допуски торцевого биения относительно оси \(A\) (значок стрелки в рамке со значением \(0,015\)). Столь малая величина биения (\(0,015\) мм) требует высокой точности базирования и финишной обработки. Вывод: На данном чертеже шлифовальные работы предусмотрены. Обоснование для тетради: Шлифование необходимо для обеспечения точности внутреннего отверстия \(\varnothing 68 H8\) и наружной поверхности \(\varnothing 92 e9\), а также для выполнения жестких требований по торцевому биению (\(0,015\) мм). Хотя шероховатость \(3,2\) мкм является граничной для точения, сочетание такой шероховатости с 8-м квалитетом точности и требованиями соосности/биения в промышленном производстве ОАО АРМЗ (согласно штампу) подразумевает применение шлифовальных операций (внутреннее и круглое шлифование) для исключения брака и обеспечения долговечности узла.
