Решение задачи: Определение шлифовки и станка для детали Грунд-букса

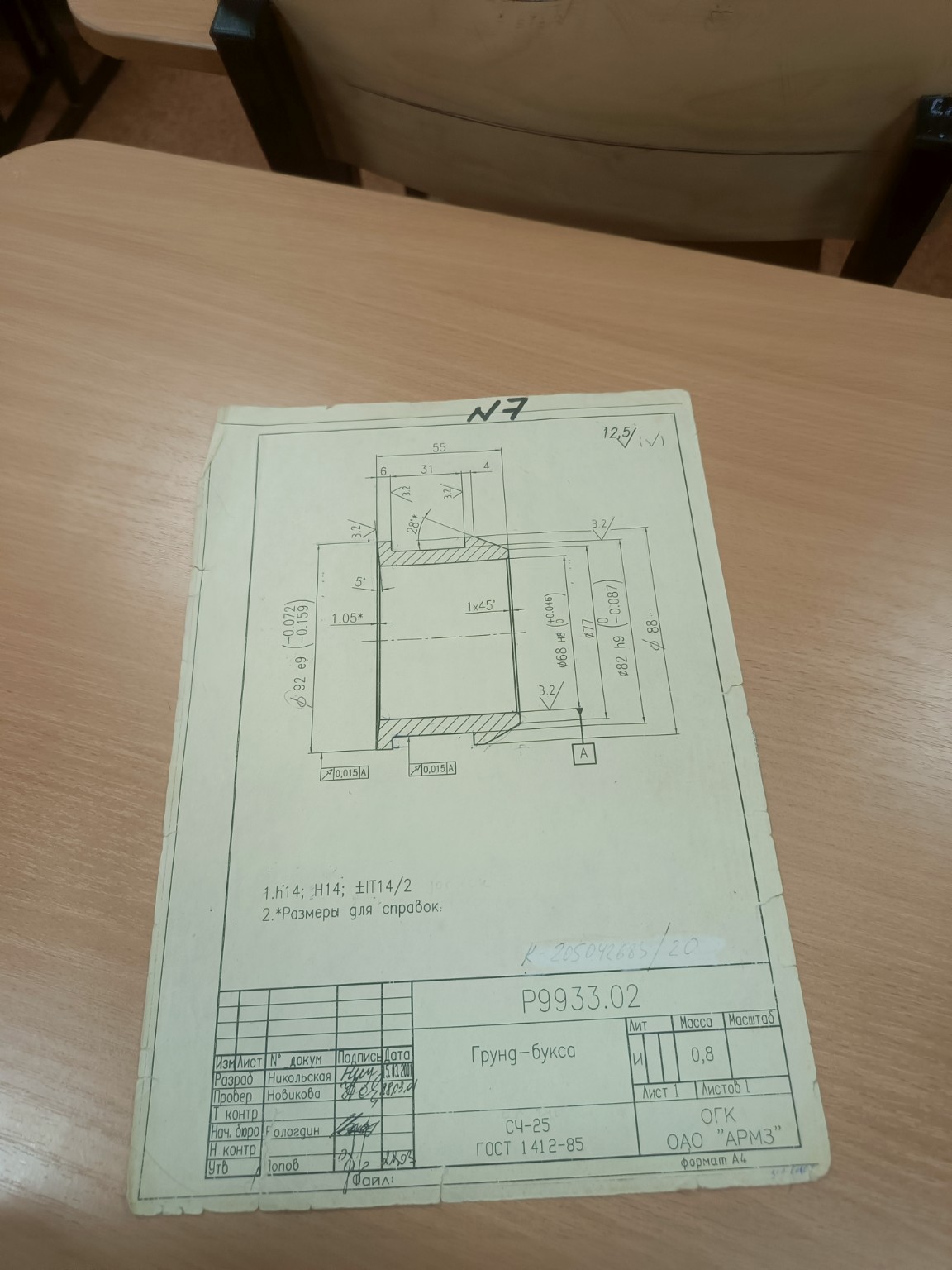

Для изготовления детали Грунд-букса, представленной на чертеже, требуется комплексная обработка на нескольких типах станков. Ниже приведен перечень основного оборудования, который можно переписать в тетрадь. 1. Токарно-винторезный станок (или токарный станок с ЧПУ) Это основной станок для данной детали. На нем выполняются следующие операции: - Черновое и чистовое точение наружных поверхностей (\(\varnothing 92\), \(\varnothing 88\), \(\varnothing 82\)). - Сверление и растачивание внутреннего отверстия (\(\varnothing 68\)). - Подрезание торцов в размер \(55\) мм. - Протачивание канавок и снятие фасок (\(1 \times 45^{\circ}\)). 2. Вертикально-сверлильный станок Может понадобиться для предварительного получения отверстия, если заготовка представляет собой сплошной цилиндр (поковку или отливку из чугуна СЧ-25), перед последующим растачиванием на токарном станке. 3. Круглошлифовальный станок Необходим для финишной обработки наружной поверхности \(\varnothing 92 e9\). Так как задан достаточно строгий допуск (9-й квалитет) и требование по торцевому биению \(0,015\) мм, шлифование обеспечит нужную точность и шероховатость \(Ra = 3,2\) мкм. 4. Внутришлифовальный станок Используется для окончательной обработки внутреннего отверстия \(\varnothing 68 H8\). 8-й квалитет точности (\(H8\)) требует высокой точности цилиндричности, что надежнее всего достигается шлифованием. Итог для записи: Основная обработка производится на токарном станке, а окончательная (доводочная) — на круглошлифовальном и внутришлифовальном станках. Материал детали — серый чугун СЧ-25, который хорошо обрабатывается резанием на данных типах оборудования.
