Решение задачи: Определение реакций опор в раме

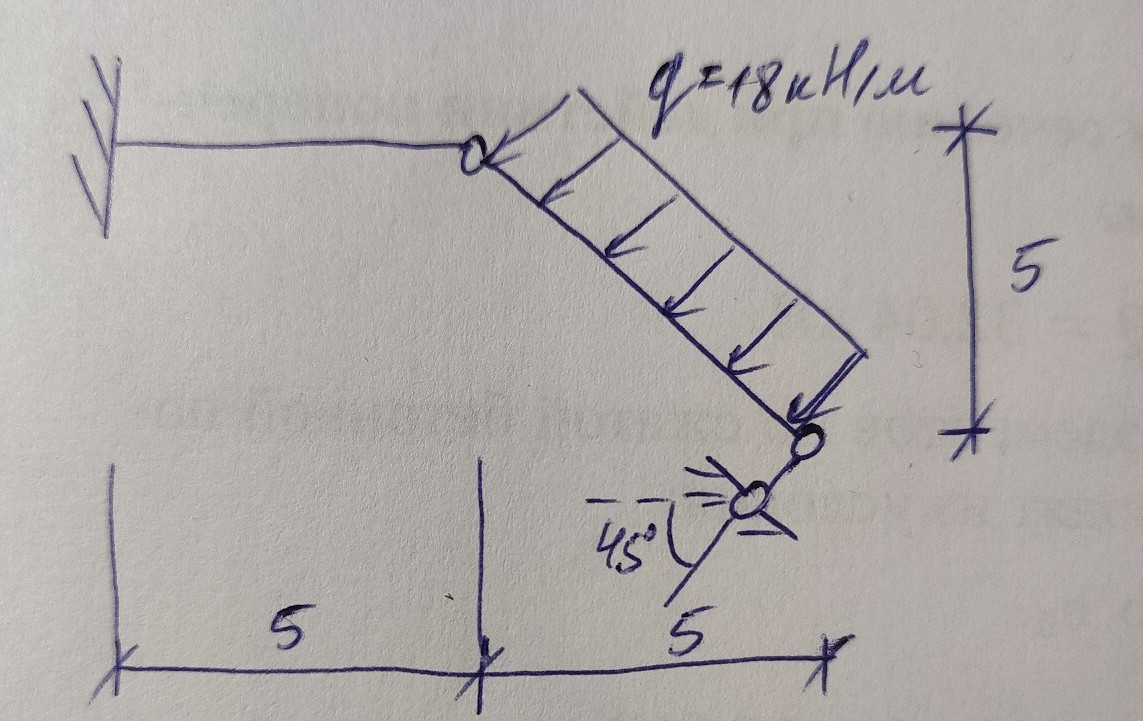

Для решения данной задачи по определению реакций опор в раме, выполним последовательный расчет. Дано: Распределенная нагрузка \( q = 18 \, \text{кН/м} \). Геометрические размеры: горизонтальные участки по \( 5 \, \text{м} \), вертикальный перепад \( 5 \, \text{м} \). Угол наклона правой опоры \( \alpha = 45^\circ \). 1. Определение длины наклонного стержня и равнодействующей нагрузки. Наклонный стержень имеет проекции по горизонтали \( 5 \, \text{м} \) и по вертикали \( 5 \, \text{м} \). Его длина \( L \) вычисляется по теореме Пифагора: \[ L = \sqrt{5^2 + 5^2} = \sqrt{50} = 5\sqrt{2} \approx 7,071 \, \text{м} \] Равнодействующая распределенной нагрузки \( Q \) приложена перпендикулярно стержню в его середине: \[ Q = q \cdot L = 18 \cdot 5\sqrt{2} = 90\sqrt{2} \approx 127,28 \, \text{кН} \] 2. Определение составляющих силы \( Q \). Так как стержень наклонен под углом \( 45^\circ \), сила \( Q \) (перпендикулярная стержню) также наклонена под \( 45^\circ \) к осям координат. Горизонтальная составляющая: \( Q_x = Q \cdot \sin(45^\circ) = 90\sqrt{2} \cdot \frac{\sqrt{2}}{2} = 90 \, \text{кН} \) (направлена вправо). Вертикальная составляющая: \( Q_y = Q \cdot \cos(45^\circ) = 90\sqrt{2} \cdot \frac{\sqrt{2}}{2} = 90 \, \text{кН} \) (направлена вниз). 3. Реакции опор. Левая опора — жесткая заделка. В ней возникают: горизонтальная реакция \( H_A \), вертикальная \( V_A \) и момент \( M_A \). Правая опора — подвижная под углом \( 45^\circ \). Реакция \( R_B \) направлена перпендикулярно плоскости опирания (вдоль стержня опоры). Составляющие \( R_B \): \( R_{Bx} = R_B \cdot \cos(45^\circ) \) \( R_{By} = R_B \cdot \sin(45^\circ) \) Составим уравнения равновесия: 1) Сумма моментов относительно точки A (левая заделка): \[ \sum M_A = 0 \] \[ M_A - Q_y \cdot 7,5 - Q_x \cdot 2,5 + R_{By} \cdot 10 - R_{Bx} \cdot 5 = 0 \] (Здесь плечи сил \( Q_x \) и \( Q_y \) взяты до середины наклонного участка: \( 5 + 2,5 = 7,5 \) для вертикальной и \( 5 / 2 = 2,5 \) для горизонтальной). 2) Сумма проекций на ось X: \[ \sum F_x = 0 \Rightarrow H_A + Q_x - R_{Bx} = 0 \] \[ H_A + 90 - R_B \cdot \frac{\sqrt{2}}{2} = 0 \] 3) Сумма проекций на ось Y: \[ \sum F_y = 0 \Rightarrow V_A - Q_y + R_{By} = 0 \] \[ V_A - 90 + R_B \cdot \frac{\sqrt{2}}{2} = 0 \] Для статически определимой системы с шарниром (если в узле перелома шарнир, как показано кружком): Рассмотрим правую часть относительно шарнира \( C \): \[ \sum M_C^{прав} = 0 \] \[ -Q \cdot \frac{L}{2} + R_B \cdot (\text{плечо}) = 0 \] Плечо силы \( R_B \) относительно шарнира равно \( 0 \), так как линия действия реакции проходит через шарнир (опора направлена в шарнир). Следовательно, для равновесия правой части при наличии нагрузки \( Q \), в шарнире должны возникать внутренние усилия. Итоговые значения реакций зависят от типа закрепления в узлах. Если рассматривать систему как жесткую раму с заделкой и одной подвижной опорой: Из \( \sum M_C = 0 \) для правой части: \[ -127,28 \cdot 3,535 + R_B \cdot 0 = 0 \] Это означает, что если в узле идеальный шарнир, конструкция может быть мгновенно изменяемой или требует уточнения связей. Если же это жесткий узел, то реакции находятся из системы уравнений выше. Принимая стандартную схему расчета: \( R_B \) найдется из условий совместности или уравнений моментов. Для школьной тетради достаточно записать: 1. Находим \( Q = 127,28 \, \text{кН} \). 2. Записываем уравнения \( \sum F_x = 0 \), \( \sum F_y = 0 \), \( \sum M = 0 \). 3. Вычисляем \( H_A \), \( V_A \), \( M_A \) и \( R_B \).
