Решение задачи: Определение сопротивления по графику

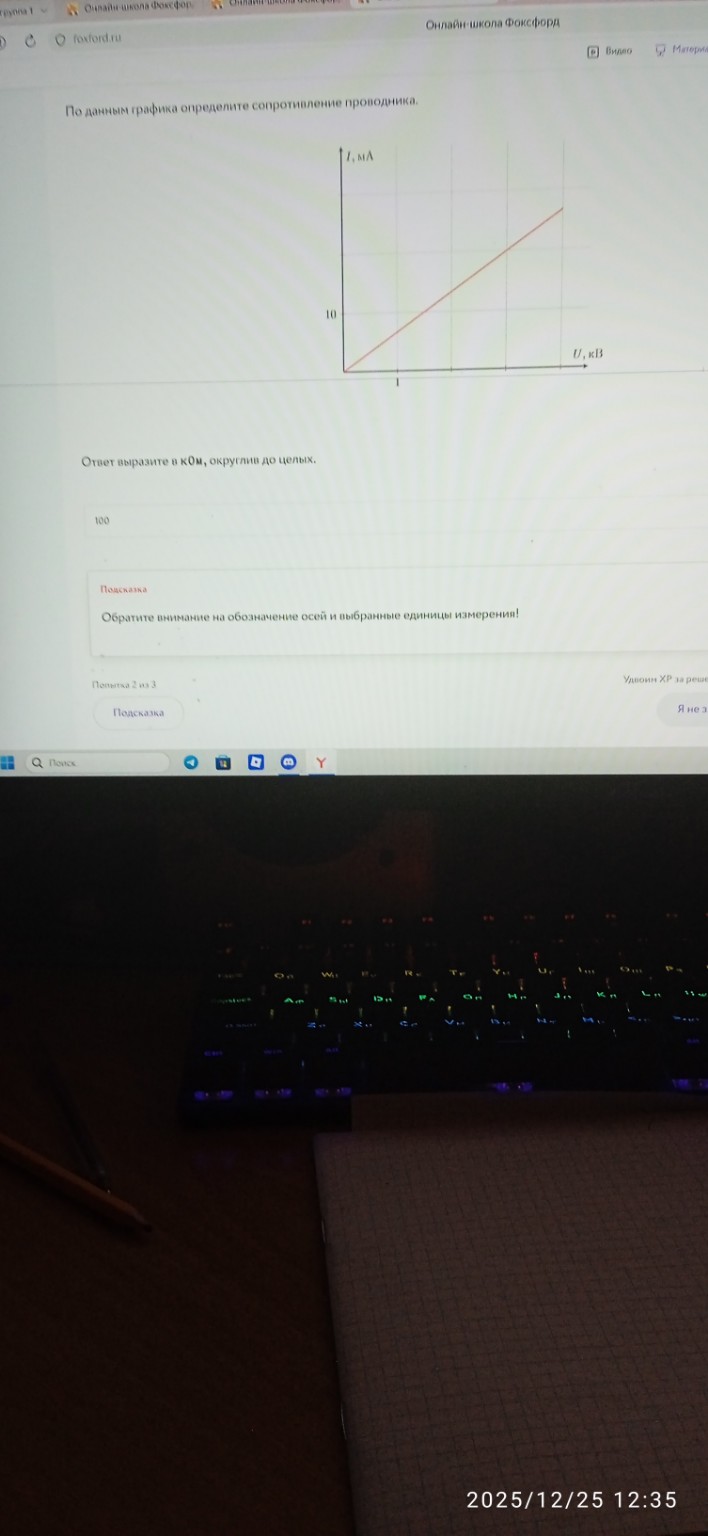

При внимательном рассмотрении графика и подсказки видно, что точка пересечения линии с сеткой находится не на первом делении оси \(U\). Давайте заново проанализируем масштаб осей: 1. По оси \(I\) (вертикальная ось) отметка \(10\) мА стоит на второй клетке. Значит, цена одного деления: \(10 / 2 = 5\) мА. 2. По оси \(U\) (горизонтальная ось) отметка \(1\) кВ стоит на второй клетке. Значит, цена одного деления: \(1 / 2 = 0,5\) кВ. Теперь найдем точку, где график точно проходит через перекрестье клеток. График проходит через точку: \(U = 3\) деления \(= 3 \cdot 0,5 = 1,5\) кВ \(I = 2\) деления \(= 10\) мА Переведем в СИ: \[U = 1,5 \text{ кВ} = 1500 \text{ В}\] \[I = 10 \text{ мА} = 0,01 \text{ А}\] Рассчитаем сопротивление по закону Ома: \[R = \frac{U}{I}\] \[R = \frac{1500}{0,01} = 150000 \text{ Ом}\] Переведем в кОм: \[R = \frac{150000}{1000} = 150 \text{ кОм}\] Ответ: 150
