Решение задачи: Определение прямой общего положения

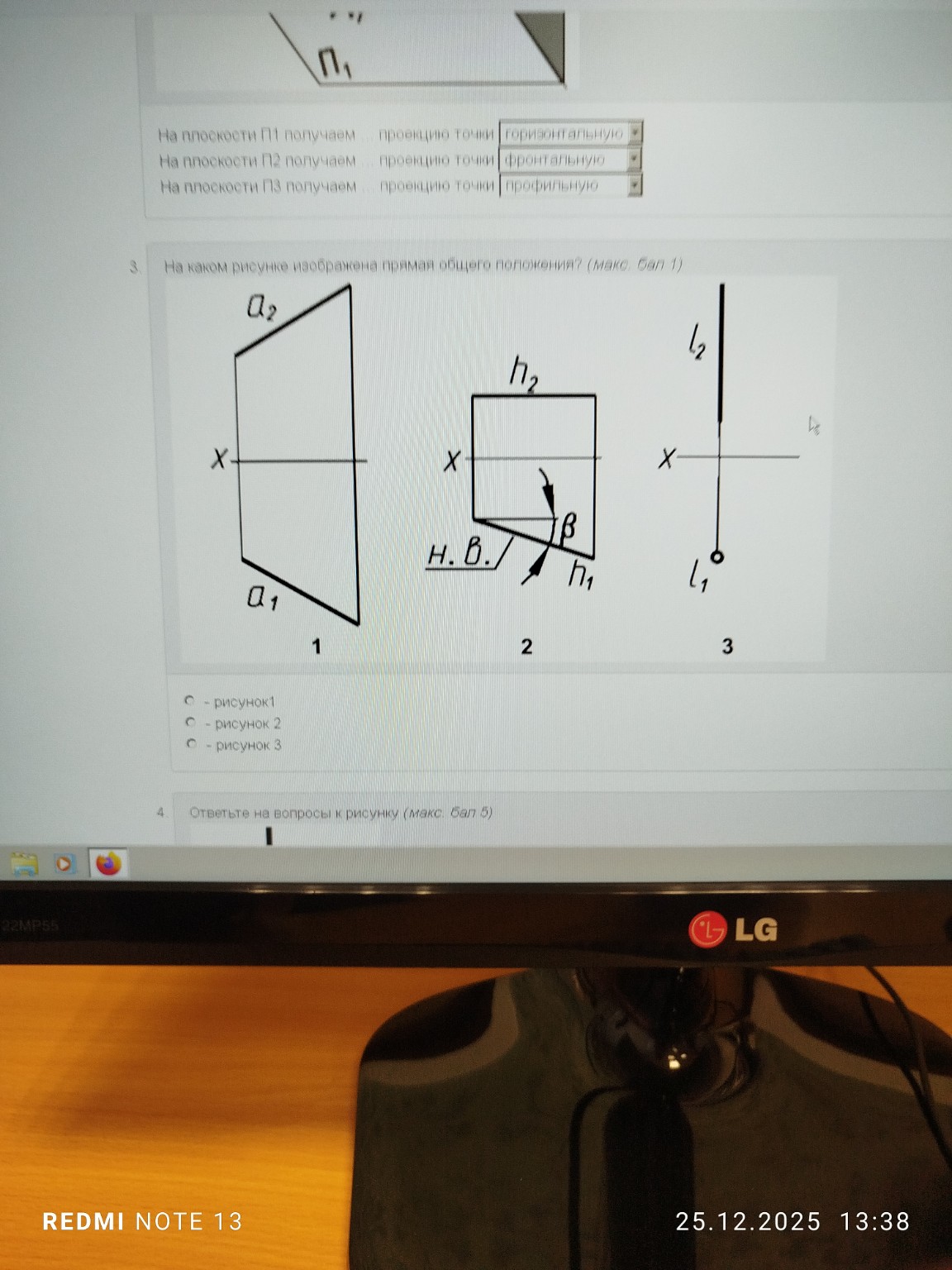

Для решения задания №3 по начертательной геометрии нужно определить, на каком чертеже изображена прямая общего положения. Прямая общего положения — это прямая, которая не параллельна и не перпендикулярна ни одной из плоскостей проекций. На комплексном чертеже (эпюре) обе проекции такой прямой наклонены к оси \(X\). Разберем представленные рисунки: 1. На рисунке 1 обе проекции прямой \(a\) (фронтальная \(a_2\) и горизонтальная \(a_1\)) расположены под углом к оси \(X\). Такая прямая не параллельна ни одной плоскости проекций. Это и есть прямая общего положения. 2. На рисунке 2 фронтальная проекция \(h_2\) параллельна оси \(X\). Это горизонтальная прямая (горизонталь), она относится к прямым частного положения. 3. На рисунке 3 горизонтальная проекция \(l_1\) представляет собой точку, а фронтальная проекция \(l_2\) перпендикулярна оси \(X\). Это горизонтально-проецирующая прямая, она также является прямой частного положения. Правильный ответ: рисунок 1
